集成電路作為當代社會科技發展的核心驅動力，其生態系統的完善主要在于電感與變壓器等關鍵元件的性能突破。而測試技術作為連接設計與應用的橋梁，正成為推動集成電路向高頻化、集成化、智能化方向演進的核心保障。

客戶情況

某集成電路制造產業鏈企業現需對其生產線中使用的各類電感和變壓器開展系統性性能測試，測試范圍涵蓋PFC電感、輸入共模電感及輸出濾波電感等核心組件。

測試要求

1、精確測量并記錄元件在不同工作條件下的電感特性曲線，以及在高頻環境下的電感值變化情況（項目一：要開展電感曲線測試和高頻電感測試）；

2、進行電感耐壓測試和絕緣測試，模擬實際工作中可能遇到的過電壓場景，檢驗元件在規定電壓下的耐受能力（項目二：進行電感耐壓測試和絕緣測試）；

3、對變壓器進行圈比電感值測試，驗證變壓器的變比和電感參數是否符合設計標準（項目三：對變壓器進行圈比電感值測試，驗證變壓器的變比和電感參數是否符合設計標準。）。

解決方案

項目一：要開展電感曲線測試和高頻電感測試

電感曲線測試能夠呈現出電感元件在不同電流、頻率等參數變化下的電感值波動情況，幫助我們深入了解元件的電感特性；而高頻電感測試則側重于評估元件在高頻工作狀態下的性能表現，因為在高頻環境下，電感的分布參數和損耗等因素會對電路性能產生顯著影響。

為確保測試精度與效率，推薦使用TH2848、TH2851系列精密阻抗分析儀，其核心優勢如下：

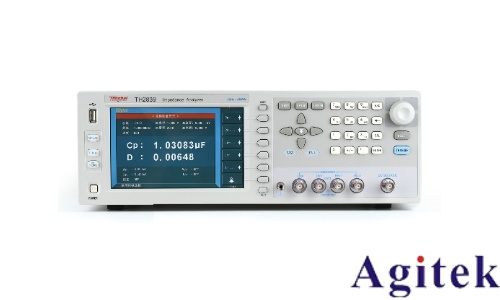

TH2848系列精密阻抗分析儀采用10.1英寸、分辨率達1280*800的電容式觸摸屏，頻率從4Hz-10MHz，采用了四參數顯示、所有設置、監視、分選參數、狀態等可以在同一屏顯示，避免了頻繁切換的繁瑣操作。

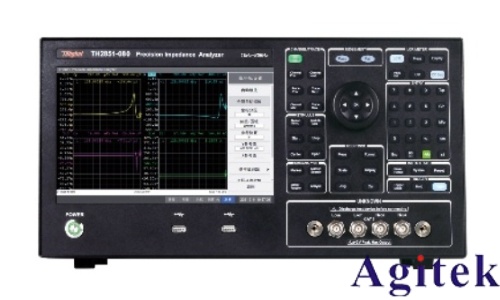

TH2851系列阻抗分析儀采用10.1英寸電容式觸摸屏，分辨率1280*800，測試頻率范圍：10Hz~130MHz，快達2.5ms的測試速度、及高達100MΩ的阻抗測試范圍可以滿足元件與材料的測量要求，特別有利于低損耗(D)電容器和高品質因數(Q)電感器的測量。

項目二：進行電感耐壓測試和絕緣測試

（一）電感耐壓測試是為了檢驗電感元件在承受超過其額定電壓一定倍數的情況下，是否能夠保持正常工作而不發生擊穿或損壞。

（二）絕緣測試則是檢測電感元件各部分之間的絕緣性能，確保在正常工作電壓下，不同電位之間不會出現漏電現象，保障電路的安全穩定運行。

為確保測試精度與效率，推薦使用TH9320程控交直流耐壓絕緣測試儀，其核心優勢如下：

TH9320程控交直流耐壓絕緣測試儀采用 480×272TFT點陣液晶顯示屏，AC：5kV/1μA-20mA，DC：6kv/0.1μA-10mA， 絕緣電阻測試：0.1MΩ-10.0GΩ 0.10kV-1.00kV，是一款小功率經濟型智能安規測試儀器。

項目三：對變壓器進行圈比電感值測試，驗證變壓器的變比和電感參數是否符合設計標準。

變壓器的圈比即原、副邊繞組的匝數比，它是變壓器實現電壓變換和能量傳輸的關鍵參數。通過精確測量變壓器的圈比，并計算出相應的電感值，我們可以驗證變壓器的設計參數是否準確，確保其在實際應用中能夠按照預期的性能指標工作，為整個電子系統的可靠運行提供保障。

為確保測試精度與效率，推薦使用TH2840AX系列自動變壓器測試系統，其核心優勢如下：

 TH2840AX系列自動變壓器測試系統在變壓器測試功能方面有變壓器腳位與治具腳位自動換算、連續測試時間間隔設定、多組初級測試、多組漏感測試、測試值偏差補償、測試結果良品與不良品計數、測試參數存儲及調用功能、不良品重復測試設定等等，且可以同時測量多個變壓器。

(1)四參數同時測試

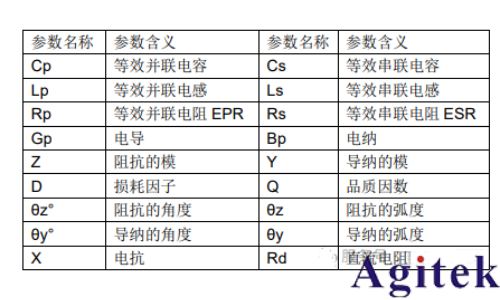

一個測量周期內可同時測量阻抗元件的四個參數，可測量參數如下：

(2)多操作同屏顯示

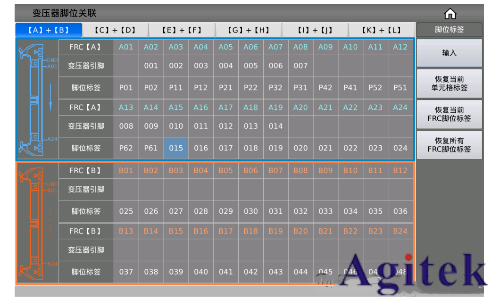

可以將所有腳位設置、測試條件、腳位串并聯、平衡設置等同一屏操作，簡化了設置過程，更降低了儀器操作者設置的難度。

(3)漏感測試

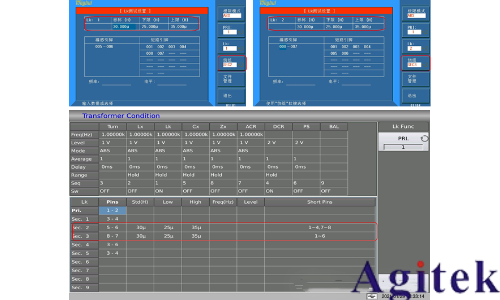

在多個繞組測試漏感Lk時，早期儀器需要不斷切換對應繞組，并設置標稱值及極限值，非常麻煩，新一代自動變壓器測試系統改進了這種設置方式，直接在同一個設置頁面即可設置不同次級繞組的腳位及連接方式、省去了輸入漏感引腳，直接在相應的引腳處輸入標稱值，上下限即可。

(4）直流電阻（DCR）測試

變壓器測試中的DCR是評估質量效率、指導設計優化、保障安全運行及確保符合行業標準的關鍵參數。

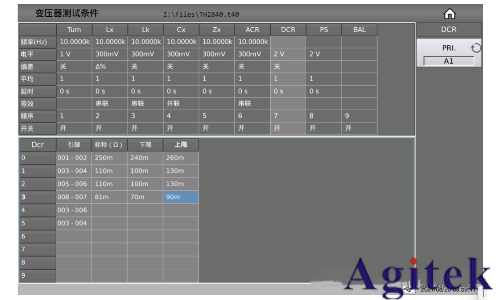

在變壓器掃描的<變壓器測試條件>頁面，觸摸或移動光標至測試條件表格中 DCR 的一列，可進行 DCR 參數設置。

經驗與總結

隨著集成電路向“后摩爾時代”發展，多種電子元器件測試將面臨更復雜的挑戰。同惠電子將持續投入研發，推出高精密測量儀器，并構建“測試數據-AI分析-設計優化”閉環平臺，為客戶提供從元件級特性分析到系統級性能優化的全鏈條測試支持。
