本文針對某客戶在電流測試中遇到的示波器與電源讀數不一致問題，系統分析了示波器、萬用表和電源在測量電流電壓RMS值時的差異。通過理論解析與實驗驗證，揭示了采樣率、測量原理和信號特性對測量結果的影響，為工程師選擇合適的測試儀器提供了技術指導。實驗表明，在22.5kHz高頻信號測量中，采樣率從5GSa/s降至5kSa/s時，RMS值誤差可達79%，充分說明了采樣率對測量準確性的關鍵作用。

一、引言

某客戶在使用電源和負載測試電流時，記錄到源/負載端電流約為0.051A。然而，當使用鼎陽示波器配合電流探頭測量時，顯示的電流RMS值高達0.23A，與電源讀數存在顯著差異。這一矛盾現象引發了對不同測量儀器工作原理和性能特性的深入探討。

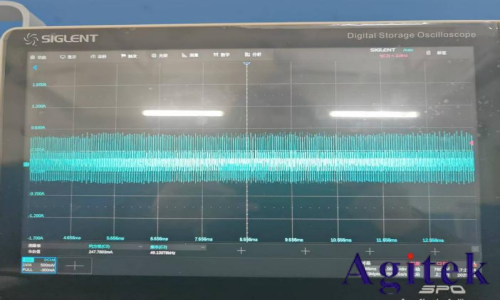

圖1 示波器測量電流RMS值

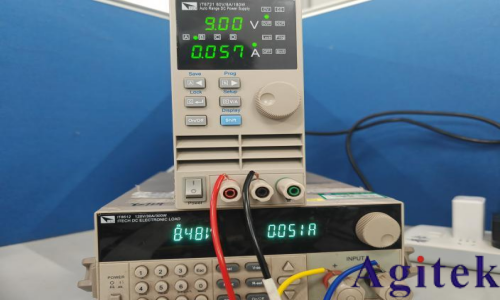

圖2 電源顯示電流值

二、儀器測量原理與特性分析

2.1 采樣率的核心作用

采樣率（Samples Per Second, SPS）是決定數字儀器測量精度的關鍵參數，其定義為單位時間內對信號的采樣次數。根據奈奎斯特采樣定理，采樣率應至少為信號最高頻率的2倍，否則會出現頻譜混疊現象。

2.2 各類儀器采樣特性對比

2.2.1 電源的采樣特性

現代電源通過內部采樣電路獲取電壓/電流值，經模數轉換器（ADC）數字化后用于環路控制。數字電源通常采用：

低位數ADC（12-16位）

低采樣率：1Sa/s~1kSa/s（傳統直流電源）至數百kSa/s（高端型號）

成本優化設計導致采樣參數受限

2.2.2 萬用表的采樣特性

數字萬用表以測量精度為核心指標，如鼎陽SDM4065A六位半萬用表：

高精度ADC（≥24位）

相對較低采樣率：0.001PLC下最高50kSa/s

采用積分平均和濾波技術提高精度

適用于低頻穩態信號測量

2.2.3 示波器的采樣特性

示波器專為高速信號采集設計，如鼎陽SDS5000X HD系列：

超高速ADC（最高5GSa/s）

適中垂直分辨率（12位）

配合電流探頭實現磁場-電壓轉換

適合觀察波形變化和瞬態特性

儀器特性對比表

三、采樣率對測量結果的影響分析

3.1 實驗設計

以客戶實際測試的22.5kHz周期信號（周期44μs）為例，使用示波器采集100ms時長、2.5MSa/s采樣率的數據（總點數250kpts），通過降采樣模擬不同儀器的測量效果。

3.2 原始數據采集

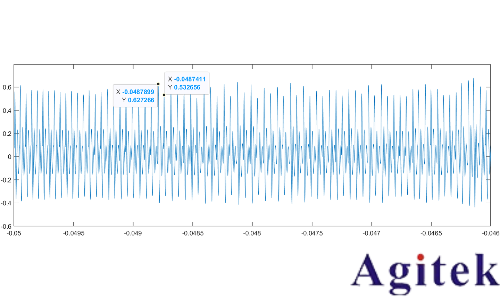

圖 原始高采樣率波形細節

FFT分析顯示信號能量集中在20kHz~100kHz頻段：

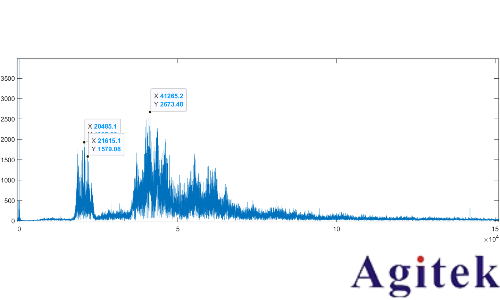

圖 信號頻譜分布

原始波形RMS值計算為0.2410A。

3.3 降采樣模擬實驗

3.3.1 50kHz降采樣（模擬基波奈奎斯特采樣）

降采樣倍數：50倍

觀察時長：4ms

有效點數：200pts

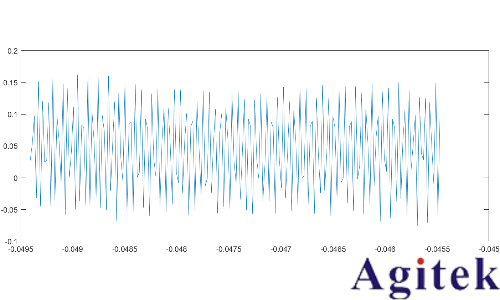

圖 50kHz降采樣波形

高頻分量丟失，波形細節劣化，RMS值降至0.0865A（誤差64%）。

3.3.2 5kHz降采樣（模擬電源采樣）

降采樣倍數：500倍

觀察時長：40ms

有效點數：200pts

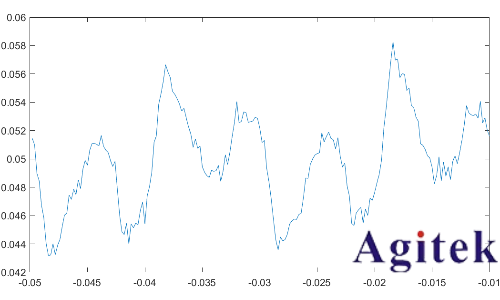

圖 5kHz降采樣波形

波形嚴重畸變，僅保留低頻分量，RMS值降至0.0500A（誤差79%），與電源測量結果一致。

采樣率影響總結表

實驗證明，采樣率不足會導致高頻分量丟失，嚴重低估信號真實RMS值。

四、萬用表測量特性驗證

4.1 萬用表測量原理

數字萬用表通過多次采樣、積分平均和濾波處理提高測量精度，但其響應速度受限于處理算法，在高速變化信號測量中存在局限性。

4.2 實測對比實驗

將電流信號轉換為電壓信號，通過信號源播放并同時用示波器和萬用表測量：

測試結果表

實驗表明：

信號速率≤12.5MSa/s時，兩者測量結果一致

信號速率達75MSa/s時，萬用表讀數偏離12.6%，出現顯著誤差

五、儀器選型指南

5.1 信號類型與儀器匹配

5.2 混合測量方案

對于復雜信號，建議采用組合測量方法：

使用示波器捕獲完整波形并分析時域/頻域特性

用萬用表進行穩態值驗證

通過功率分析儀進行綜合參數測量

六、結論

采樣率是決定RMS測量準確性的核心因素：高頻信號測量必須滿足奈奎斯特采樣定理，否則會導致顯著誤差。

儀器特性決定適用場景：

電源：適合穩態供電監控

萬用表：適合低頻高精度測量

示波器：適合高速動態信號分析

工程實踐建議：

測量前評估信號頻率成分

根據信號特性選擇合適儀器

高頻測量優先保證采樣率充足

關鍵測量采用多種儀器交叉驗證

通過深入理解不同儀器的工作原理和性能特性，工程師可以更加科學地選擇測試方案，確保測量結果的準確性和可靠性。
