泰克科技推出的TBS2000B系列數字存儲示波器，憑借9英寸WVGA顯示屏、5Mpts存儲深度、2GS/s采樣率及創新的教學功能，重新定義了入門級示波器的技術邊界，成為工程師、教育機構及創客社區的理想選擇。

一、技術架構：緊湊機身中的性能突破

1. 9英寸WVGA顯示屏與15水平分度

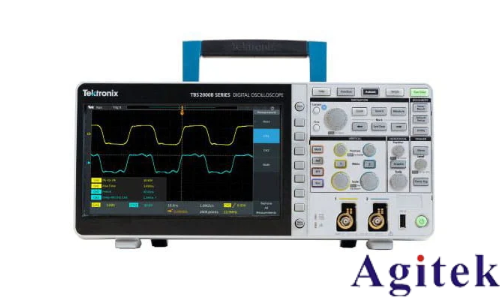

TBS2000B系列配備9英寸WVGA彩色顯示屏，支持15個水平分度與10個垂直分度，相比傳統示波器，單屏顯示信號量提升50%。例如，在調試數字總線時，工程師可同時觀察時鐘信號與數據信號的時序關系，無需頻繁縮放或平移波形。其縮放功能支持“概覽+細節”雙視圖模式：上半屏顯示完整波形，下半屏聚焦局部細節，顯著提升復雜信號的分析效率。

2. 2GS/s采樣率與5Mpts存儲深度

系列提供70 MHz至200 MHz帶寬型號，全通道支持2GS/s實時采樣率，配合5Mpts存儲深度，可平衡采樣率與記錄長度。以TBS2102B（100 MHz帶寬）為例，在50 μs/div時基下，可連續捕獲25 ms信號，完整記錄通信協議幀結構。其峰值檢測模式可捕獲窄至10 ns的毛刺，而平均模式則通過多次采樣降低噪聲，提升信號純凈度。

3. 全新前端設計與低噪聲架構

TBS2000B采用低噪聲前端設計，結合2GS/s高采樣率，有效降低隨機噪聲，提高信號完整性。實測數據顯示，在100 MHz帶寬下，其信噪比（SNR）較前代產品提升15%，垂直分辨率達8位，可精準捕捉微弱信號細節。例如，在電源完整性測試中，工程師可清晰分辨輸出紋波中的低頻噪聲與高頻開關噪聲。

二、功能創新：從教學到工程的全場景覆蓋

1. 教育專屬功能：課件系統與HelpEverywhere?

集成課件系統：內置100+實驗室練習模板，覆蓋RC/RL電路、二極管特性、數字總線調試等基礎實驗。例如，在“SPI總線通信”實驗中，學生可按屏幕提示連接探頭、設置觸發條件，并直接捕獲波形數據至實驗報告。

HelpEverywhere?系統：在用戶界面中提供實時提示，例如當啟用FFT功能時，屏幕會彈出“選擇漢寧窗可減少頻譜泄漏”的提示，降低學習門檻。

禁用自動功能模式：教師可關閉自動設置、光標和測量功能，強制學生手動調試，強化對垂直/水平控制、刻度測量等基礎概念的理解。

2. 高級觸發與采集模式

脈寬觸發與欠幅觸發：針對數字信號調試，脈寬觸發可捕獲寬度低于50 ns的窄脈沖，欠幅觸發可識別幅度低于閾值的異常信號。例如，在I2C總線測試中，欠幅觸發可快速定位SCL時鐘線上的低電平故障。

分段存儲（Fast Frame）：將內存劃分為多個片段，支持高采樣率下捕獲多個事件。例如，在捕捉電源啟動瞬間的過沖電壓時，Fast Frame模式可保存關鍵波形細節，避免單次采集時間過長導致數據丟失。

3. 自動化測量與雙窗口FFT

32種自動測量：涵蓋頻率、時間、幅度、面積四大類，測量值以透明背景疊加顯示，不遮擋波形。例如，在測量PWM信號時，可同時顯示占空比、頻率、高電平電壓等參數。

雙窗口FFT分析：支持同時顯示時域波形與頻域頻譜，透明讀數顯示FFT設置（如中心頻率、跨度），便于分析信號諧波成分。例如，在音頻信號測試中，可快速識別50 Hz工頻干擾。

4. 數據傳輸與遠程控制

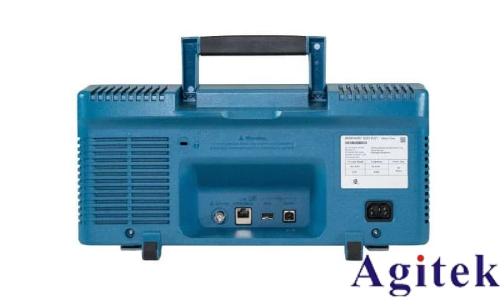

多接口設計：前面板USB主控端口支持U盤存儲波形截圖與設置文件；后面板USB設備端口連接PC后，可通過OpenChoice?軟件實現遠程控制與數據導出。

Wi-Fi與以太網支持：通過USB Wi-Fi加密狗或100-BaseT以太網端口，支持多用戶協同操作。例如，教師可通過TekSmart Lab?軟件遠程監控學生示波器的實驗進度。

三、應用場景：從課堂到生產線的全鏈路覆蓋

1. 教育領域：理論與實踐的無縫銜接

基礎電路教學：通過課件系統引導學生完成RC/RL電路、二極管特性等實驗，自動生成包含波形截圖與測量數據的報告。

嵌入式系統調試：利用欠幅觸發與脈寬觸發，快速定位數字總線（如I2C、UART）中的通信錯誤，縮短調試時間。

2. 工業測試：高效捕獲偶發故障

生產線檢測：在電源模塊測試中，通過分段存儲功能捕獲啟動瞬間的過沖電壓，結合自動報告功能生成批量測試數據。

汽車電子測試：利用4通道型號同步采集CAN總線差分信號、電源噪聲與輻射干擾，通過邏輯觸發功能實現多協議關聯分析。

3. 研發調試：復雜信號的深度分析

電源完整性測試：通過FFT功能分析開關電源的輸出紋波，識別低頻噪聲與高頻開關噪聲的來源。

信號處理實驗：利用數學通道功能實現波形運算（如濾波、微分），分析信號特性。

四、技術參數對比與選型指南

升級建議：

帶寬擴展：通過硬件密鑰將70 MHz升級至100 MHz或200 MHz。

功能擴展：選配TekScope軟件，實現協議解碼與離線分析。

泰克TBS2000B系列數字存儲示波器通過大屏顯示、高采樣率、低噪聲架構及深度集成的教學功能，其課件系統與HelpEverywhere?功能顯著提升了教學效率，高級觸發與自動化測量功能簡化了復雜信號調試流程；無論是基礎電路教學、嵌入式系統開發，還是生產線檢測，TBS2000B系列均提供了專業級測試能力與經濟性之間的完美平衡。
