全球半導體產業正經歷前所未有的技術躍遷，先進制程與異構集成技術的突破，推動芯片向高性能、低功耗、高集成度方向演進。這一趨勢對測試儀器的精密度與可靠性提出了嚴苛要求——尤其在電力電子核心器件領域，MOSFET與FRED的性能驗證已成為保障系統穩定性的關鍵環節。

MOSFET作為功率轉換的核心開關器件，其寄生電容、導通電阻及柵極電荷直接影響開關損耗與驅動效率；而FRED則需在高頻下實現納秒級恢復時間，以避免反向恢復過程中的電壓尖峰。

在此背景下，多模組測試成為突破測試瓶頸的核心路徑。

并行測試能力：多模組測試可同時對多個器件（DUT）執行測試操作，顯著縮短單次測試時間；

 優化資源調度：結合元啟發式算法，多模組測試器能動態調度測試任務，最小化完工時間，提高設備利用率；

 量產成本控制：在晶圓測試階段，多站點并行測試減少探針卡接觸次數，降低測試成本并提升單位時間芯片出貨量。

客戶情況

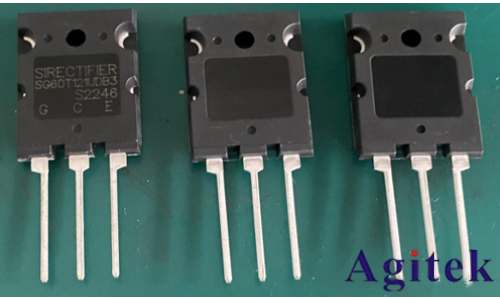

某電子科技公司專注于電力電子器件領域，現階段需針對MOSFET及FRED二極管開展參數測試工作。

測試要求

MOSFET測試：

       測試頻率： 1MHz

       測試電平： 100mV

       Vd   :  25V

       測試參數：Ciss、 Coss、 Crss

解決方案

為滿足客戶的測試需求，同惠推薦：TH510系列半導體C-V特性分析儀。

1、寬頻域與高壓覆蓋

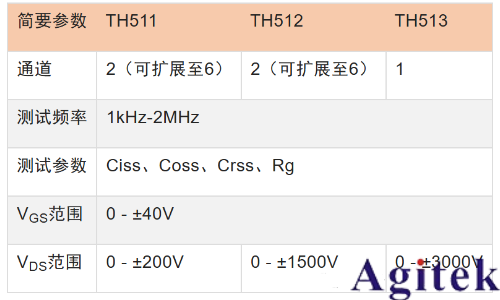

TH510系列半導體C-V特性分析儀設計頻率為1kHz-2MHz，Vgs電壓可達±40V，VDS電壓可達±200V/±1500V/±3000V，足以滿足大多數功率器件測試，精準匹配高壓器件測試需求。

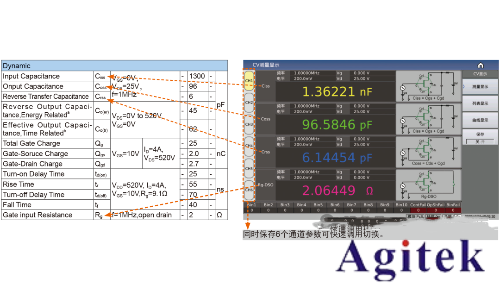

MOSFET或IGBT最重要的四個寄生參數：Ciss、Coss、Crss、Rg，Cies、Coes、Cres、Rg均可一鍵測試，10.1寸大屏可同時將測量結果、等效電路圖、分選結果等重要參數同時顯示，一目了然。

一鍵測試單管器件器件時，無需頻繁切換測試腳位、測量參數、測量結果，大大提高了測試效率。

2、模塊化與高效測試

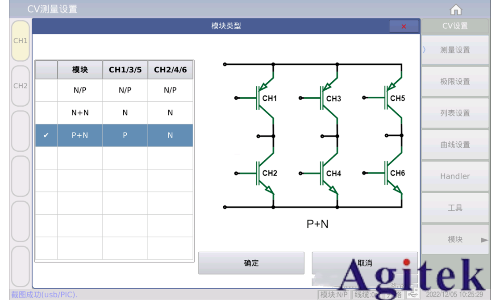

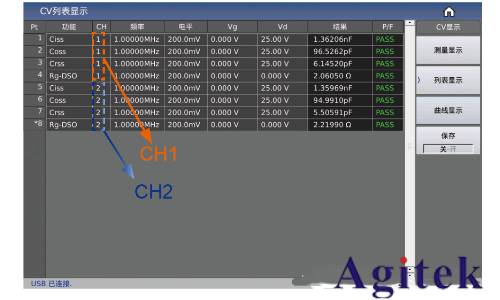

 TH510系列半導體C-V特性分析儀支持最多6個單管器件、6芯器件或6模組器件測試，所有測量參數通過列表掃描模式同時顯示測試結果及判斷結果。

3、多種獨特技術，解決自動化配套測試痛點

在配套自動化設備或者產線時，經常會遇到下列問題，同惠針對多種情況進行了優化。

1）獨特技術解決Ciss、Coss、Crss、Rg產線/自動化系統高速測試精度

同惠電子在電容測試行業近30年的經驗積累，得以在產線、自動化測試等高速高精度測試場合，都能保證電容、電阻等測試精度。

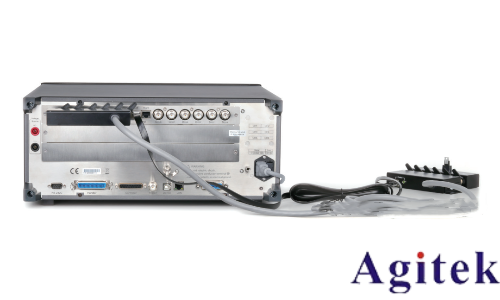

常規產線測試，提供標準0米測試夾具，直插器件可直接插入進行測試，Ciss、Coss、Crss、Rg測試精度高。

2）接觸檢查（Contact）功能，提前排除自動化測試隱患

在高速測試特別是自動化測試中，經常會由于快速插拔或閉合，造成測試治具或工裝表面磨損、引線斷裂而接觸不良，接觸不良的造成的最直接后果是誤判測試結果而難以發現，在廢品率突然增加或發出產品故障原因退回時才會發現，因此是一個極大的隱患。

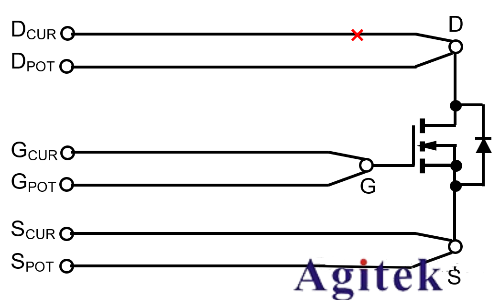

TH510系列半導體C-V特性分析儀采用了獨特的硬件測試方法，采用了四端測量法，每個腳位均有兩根線連接，若任意一根線斷裂或者接觸點接觸不良，均可及時發現并提供接觸不良點提示，儀器自動停止測試，等待進一步處理。

保障了結果的準確性，同時利于客戶及時發現問題，避免了不良品率提高及故障品退回等帶來的損失。

3）Crss+Plus功能，解決自動化測試系統高頻下Crss負值問題

Crss電容通常在pF級，容量較小，測試是個難題。而在自動化測試系統中，由于過多的轉接開關、過長測測試引線等帶來的寄生參數。

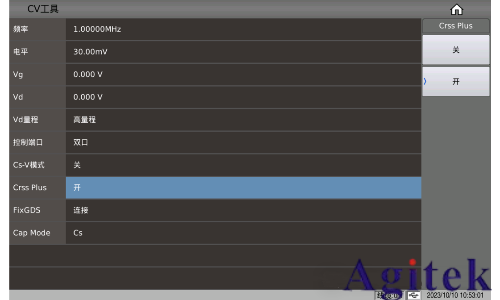

因此，測試Crss，特別是在高頻測試時通常會出現負值，同惠電子采用獨特的算法的Crss Plus模式，可保證即使是在自動化測試系統中、高頻下也能測的正確的結果。

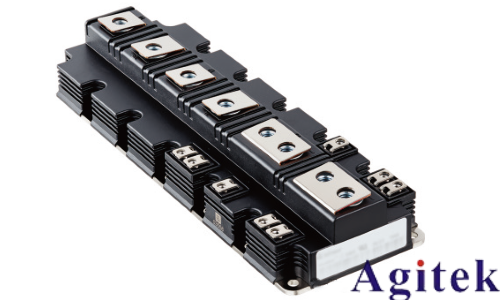

4）模組式器件設置，支持定制

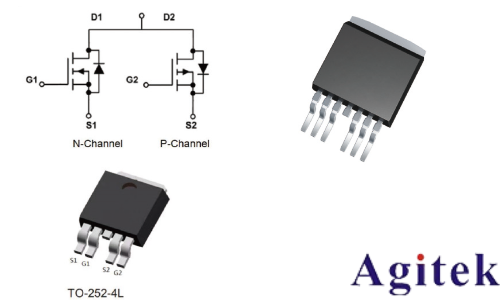

針對模組式器件如雙路（Dual）MOSFET、多組式IGBT，有些器件會有不同類型芯片混合式封裝，TH510系列CV特性分析儀針對此情況做了優化，常見模組式芯片Demo已內置，特殊芯片支持定制。

 經驗與總結

面向未來，同惠電子將繼續深耕高端測試儀器領域，以更精準的測試解決方案賦能半導體產業升級，助力國產器件在全球價值鏈中占據更關鍵的話語權。
