在射頻系統及組件的測試與驗證工作中，射頻源（RF信號發生器）與頻譜分析儀的配合使用是至關重要的環節。通過合理連接和精準操作這兩款設備，能夠獲取射頻信號的關鍵參數，為系統性能評估和優化提供有力依據。本文將詳細介紹射頻源與頻譜分析儀的連接步驟、使用方法，并結合普源精電（RIGOL）的設備進行操作實例說明。

一、所需設備和工具

射頻源（RF信號發生器）：用于產生特定頻率、功率和調制方式的射頻信號。

頻譜分析儀：能夠?qū)ι漕l信號的頻譜特性進行分析，顯示信號的頻率、幅度等信息。

適配的射頻電纜和連接器：常見的有SMA、BNC等類型，用于連接射頻源和頻譜分析儀，確保信號穩定傳輸。

阻抗匹配器（如需要）：當射頻源和頻譜分析儀的阻抗不完全匹配時，使用阻抗匹配器可減少信號反射，提高測量精度。

衰減器（如需要）：在測試鏈路較長或信號功率較大時，衰減器可降低信號強度，防止頻譜分析儀過載損壞。

二、連接步驟

（一）檢查阻抗匹配

射頻源和頻譜分析儀的輸入輸出端口阻抗通常為50歐姆。在連接之前，務必確認兩者的阻抗匹配情況，以避免因阻抗不匹配導致的信號反射和測量誤差。

（二）連接射頻電纜

使用高質量的射頻電纜將射頻源的輸出端與頻譜分析儀的輸入端可靠連接。若測試鏈路較長或?qū)π盘栙|(zhì)量要求較高，可考慮在連接線路中加入衰減器或阻抗匹配器，進一步優化信號傳輸。

（三）開啟設備

依次打開射頻源和頻譜分析儀的電源開關，等待設備完成自檢和初始化過程。在此過程中，注意觀察設備的顯示屏，確保無異常報警信息。

（四）配置射頻源

根據測試需求，設置射頻源的頻率、功率和調制方式等參數。例如，若需產生一個特定頻率的載波信號，可通過操作射頻源的頻率設置按鍵，輸入所需頻率值；調整功率電平，確保輸出信號在頻譜分析儀的測量范圍內，避免因功率過大損壞頻譜分析儀。若要進行調制信號測試，還需設置相應的調制參數，如調制類型、調制頻率和調制深度等。

（五）配置頻譜分析儀

合理設置頻譜分析儀的各項參數，以便精確捕捉和顯示射頻源的輸出信號。主要參數包括中心頻率、頻率跨度（Span）、分辨率帶寬（RBW）和視頻帶寬（VBW）等。中心頻率應設置為與射頻源輸出信號頻率相近的值；頻率跨度決定了頻譜分析儀一次掃描的頻率范圍，可根據信號特點進行適當調整；分辨率帶寬和視頻帶寬則影響頻譜分析儀對信號細節的分辨能力和顯示穩定性，需根據實際測量需求進行優化設置。

三、使用步驟

（一）初步檢測

完成設備配置后，在頻譜分析儀上觀察射頻源的輸出信號。正常情況下，應能看到清晰的信號頻譜顯示。若信號顯示異常，如幅度過低、噪聲過大或出現雜散信號等，需檢查設備連接是否正確、參數設置是否合理，并適當調整頻譜分析儀的參數，如增大增益、調整分辨率帶寬等，以獲得更好的分辨率和信噪比。

（二）詳細測量

利用頻譜分析儀提供的多種功能，對射頻信號進行深入分析。例如，使用峰值搜索功能可快速定位信號的最大峰值點；帶寬測量功能可準確測量信號的帶寬；占用帶寬（OBW）測量則能確定信號在特定功率電平下的帶寬范圍。通過這些功能的綜合應用，可全面了解射頻信號的頻譜特性。

（三）記錄和分析數據

在測量過程中，及時通過頻譜分析儀的數據保存功能，將測量數據和波形截圖保存下來。這些數據和圖像可作為后續分析和報告的重要依據，幫助工程師對射頻系統的性能進行評估和優化。

（四）調整和優化

根據測量結果，對射頻源的輸出參數進行針對性調整。例如，若發現信號的幅度不足，可適當增大射頻源的輸出功率；若信號的頻譜純度不夠，可調整調制參數或優化射頻源的電路設計。調整后，再次進行測量驗證，確保信號性能得到優化提升。

四、注意事項

（一）避免過載

在連接和使用過程中，務必確保射頻源的輸出功率不超過頻譜分析儀的最大輸入功率。過大的輸入功率可能導致頻譜分析儀的前端放大器損壞，影響設備的正常使用。若無法確定射頻源的輸出功率是否在安全范圍內，可在連接線路中加入衰減器進行保護。

（二）屏蔽和接地

為防止外界干擾和共模噪聲對測量結果產生不良影響，應確保設備和連接線纜具有良好的屏蔽效果。同時，正確接地是保證測量準確性的關鍵，所有設備應連接到可靠的接地系統中，減少接地回路引起的噪聲干擾。

（三）定期校準

射頻源和頻譜分析儀的性能會隨著使用時間和環境條件的變化而發生漂移。為確保測量結果的準確性和可靠性，應定期對設備進行校準。校準工作可由專業的計量機構進行，也可按照設備說明書中的校準方法自行完成。

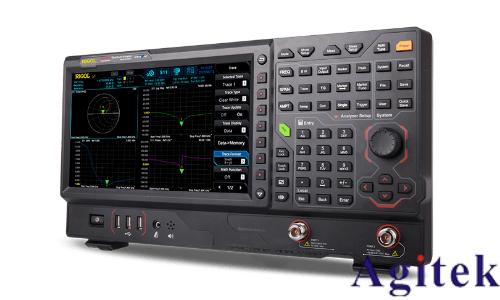

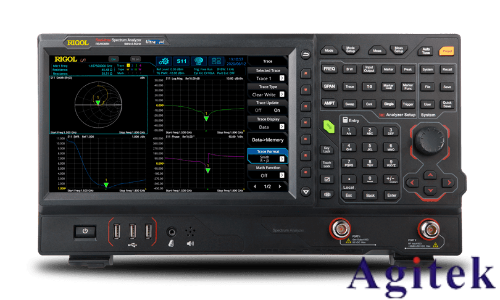

五、操作實例：RIGOL射頻源與頻譜分析儀的連接使用

下面以RIGOL的射頻源和頻譜分析儀為例，詳細介紹具體的操作步驟。

（一）射頻源設置

點擊射頻源操作面板上的“FREQ”按鍵，進入頻率設置界面，通過數字按鍵輸入頻率值“1GHz”，設置射頻源的輸出頻率為1GHz。

點擊“LEVEL”按鍵，進入功率電平設置界面，輸入“-20dBm”，設置射頻源的輸出電平為 -20dBm。

若需進行調幅調制，點擊“MOD”按鍵，選擇“調幅”選項，將其打開。然后設置調制參數，將調制頻率設置為“1KHz”，調制深度設置為“100%”。

完成上述設置后，點擊“RF/on”按鍵，打開射頻源的輸出，此時射頻源將按照設定的參數輸出射頻信號。

（二）頻譜儀設置

點擊頻譜分析儀操作面板上的“FREQ”按鍵，設置中心頻率為“1GHz”，使頻譜分析儀的掃描中心與射頻源的輸出頻率一致。

點擊“SPAN”按鍵，設置掃寬為“10KHz”，確定頻譜分析儀一次掃描的頻率范圍。

點擊“BW”按鍵，將濾波器帶寬設置為“300Hz”，以提高頻譜分析儀對信號細節的分辨能力。

等待波形穩定后，點擊“Peak”按鍵，頻譜分析儀將自動標記信號的最大峰值點。此時，可通過觀察顯示屏上的標記信息，讀取最大峰值點的頻率和幅度等參數。

若需讀取其他峰值頻率，可通過頻譜分析儀的游標功能，手動移動游標至其他峰值點，讀取相應的頻率值。

通過以上步驟，我們成功使用RIGOL的射頻源和頻譜分析儀完成了射頻信號的生成、連接和測量工作。在實際應用中，可根據具體的測試需求，靈活調整設備參數，以獲得更準確、全面的測量結果。

總之，掌握射頻源與頻譜分析儀的連接和使用方法，對于射頻領域的工程師和技術人員至關重要。通過正確操作和合理設置這兩款設備，能夠有效提高射頻系統的測試效率和測量精度，為射頻技術的研發和應用提供有力支持。
