RIGOL DHO4000高精度示波器進行功率測試
在電力電子領域,功率測量是工程師常見需求。除專用功率分析儀外,示波器通過搭配電流探頭實現電壓、電流同步采集,再經運算可完成功率測試,兼具波形觀測與數據分析優勢。RIGOL DHO4000系列示波器憑借高精度特性,成為功率測試的高效工具。
測試原理與方案 功率測試核心公式為P=UI,示波器通過以下方式實現測量:
1. 信號采集:電壓探頭(如PVP2350A)直接測量電壓信號,電流探頭(如PCA1030)通過霍爾效應將電流轉換為電壓信號,二者分別接入示波器通道;

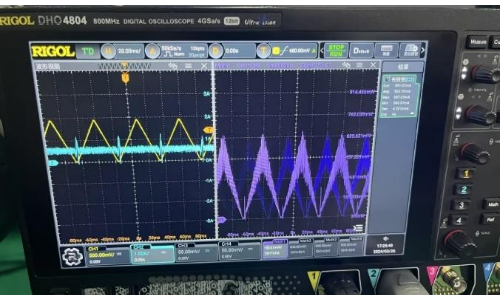

2. 運算分析:示波器內置數學運算功能,將電壓、電流波形相乘生成功率波形,或通過專用電源分析軟件自動計算功率參數(如有效值、峰值等)。

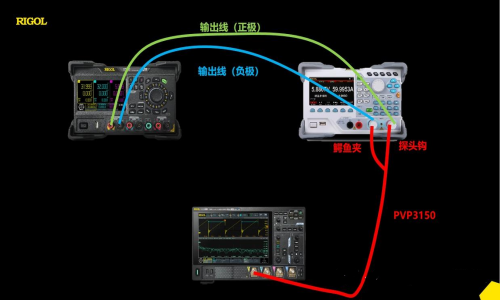

測試配置:
示波器:DHO4000系列(12bit硬件分辨率,低噪聲ADC,支持電池供電便攜測試);
探頭:電壓探頭PVP2350A(可變探頭比,適配低壓場景)、電流探頭PCA1030(即插即用,適配中小電流)。
關鍵挑戰與解決方案
1. 高頻信號干擾 高頻噪聲會導致波形失真,解決方案包括:
開啟帶寬限制功能(低通濾波),濾除超范圍高頻信號;
啟用高分辨率模式(波形平均運算),提升信噪比;
優先選擇低探頭比(如1:1),減少信號衰減與噪聲放大。
2. 動態范圍不足 當信號含直流分量導致量程過載時,通過交流耦合模式濾除直流,僅保留交流信號,提升動態范圍利用率。
3. 測量誤差控制 示波器測量誤差主要來自ADC與探頭,可通過以下方式優化:
調整垂直檔位,使波形占據屏幕2/3高度,提升量化精度;
利用DHO4000的12bit硬件分辨率(或16bit等效分辨率),降低量化誤差;
選用低誤差、小探頭比的探頭,減少信號衰減與噪聲放大(需確保量程覆蓋被測信號)。
4. 復雜波形分析 針對非正弦等不規則功率波形,DHO4000的電源分析功能可自動完成有效值、諧波等參數計算,無需手動導出數據二次處理,提升效率。
核心優勢
1. 多功能集成:兼具示波器、電壓表、功率計、頻譜儀功能,減少儀器切換,適配多場景測試;
2. 便攜性:支持電池供電,可脫離電源線現場測試,且能隔離地面干擾;
3. 自動化適配:通過交互端口與自動化系統集成,適用于產線批量測試,提升效率。
RIGOL DHO4000系列示波器憑借高分辨率、低噪聲、靈活探頭適配及專用分析功能,可有效解決功率測試中的高頻干擾、動態范圍、誤差控制等問題,兼顧精度與效率,是研發與生產中功率測試的高性價比選擇。
