在當代射頻與微波系統開發過程中，工程師需對電路中的關鍵元件進行詳盡的參數分析，以確保信號質量、系統一致性與高頻性能達到預期。在這些參數中，S參數（散射參數）無疑是射頻工程師日常工作中最為重要的指標之一。

普源精電的RSA5000頻譜分析儀是一款功能強大的工具，專為滿足高頻測量需求而設計。本文將以實際測試演示為基礎，重點介紹S21參數（正向傳輸系數）在高頻元件評估中的核心作用，并借助普源自研平臺的操作功能，幫助工程師深入理解與掌握這一測量技術背后的關鍵要點。

S21參數在工程應用中的意義遠超簡單的“通過與否”的判斷。射頻系統中的元件，如放大器、濾波器、連接線和衰減器等，本質上都是信號鏈路的一部分，其性能直接影響整個信號通道的幅度、相位和延時。在量化這些影響時，S參數充當了“鏡子”的角色，其中S21主要反映以下幾個方面：

1. 信號從輸入端（Port 1）傳輸?shù)捷敵龆耍≒ort 2）的效率。

2. 隨頻率變化而引起的通帶幅度波動。

3. 相位延遲與群時延的差異，幫助分析材料或接口中潛在的“隱藏問題”。

S21曲線中的頻率響應、相位變化及邊緣陡峭度決定了元件是否滿足項目需求，這不僅關乎設計的實現，也直接影響系統的調試過程。

然而，許多工程師在實際操作中仍面臨以下挑戰：

如何快速配置頻率相關參數，確保測量點“準確掃描”？

相位、群延遲等數據如何直觀解讀？

在幾十MHz乃至GHz的掃描曲線中，如何精確找到關鍵變化位置？

多種曲線疊加后是否影響觀察，是否支持多窗口顯示？

因此，許多工程師期望借助一套功能齊全、高度集成且便于標記與分析的測試平臺，以提升測量效率和數據解讀速度。

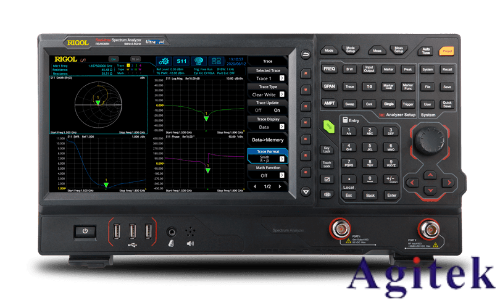

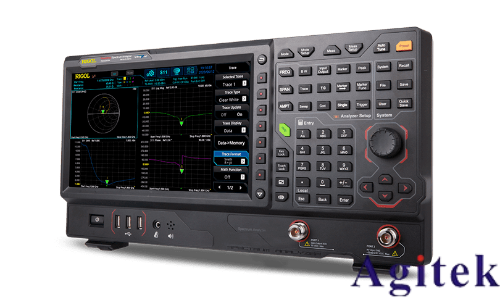

普源RSA5000頻譜分析儀的S參數測量功能，支持更為靈活的可視化操作與關鍵設置

在普源的高頻測試平臺中，我們將矢量網絡分析儀（具備S參數測試功能）與優化的交互設計相結合，支持用戶高效開展S21指標的測試與驗證。

本次演示選用一枚帶通濾波器作為被測對象，儀器提前完成頻率范圍與掃描跨度的預設。整個過程分為“配置 → 測量 → 分析”三步：

1. 精確頻段設定，快速啟動測量模式**：用戶可在開始前配置頻率范圍、步進間隔、參考電平等設置，幫助系統鎖定預計的通帶及衰減區間。一鍵進入S21測試后，系統將自動根據預設參數進行掃描。

這種高效的操作流程與直觀的數據展示，使得RIGOL普源平臺成為工程師進行高頻元件評估的理想選擇。

普源RSA5000頻譜分析儀憑借其強大的功能和用戶友好的界面，為射頻與微波系統的開發提供了有力支持。通過正確使用這一工具，工程師可以更高效地進行S21參數測試，從而提升信號質量和系統性能，確保項目順利推進。
