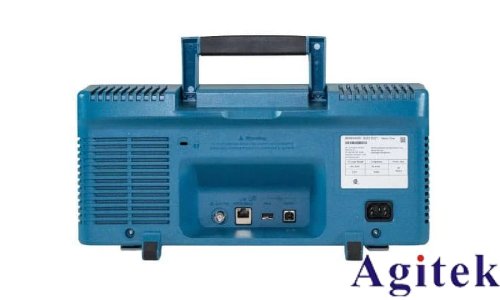

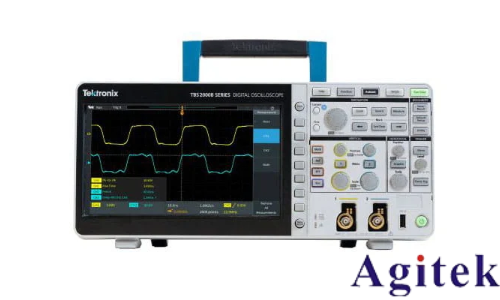

在電子信號的世界里，信號的形態千變萬化，復雜程度遠超想象。當使用泰克示波器 TBS2104X 進行信號測量時，若沒有可靠的觸發功能，屏幕上的波形可能會雜亂無章、閃爍不定，根本無法準確觀察信號特征。觸發功能就像是示波器的 “導航儀”，能夠幫助我們精準定位并穩定顯示所需信號，接下來就為你詳細介紹它的設置方法與應用技巧。

觸發功能的重要性

想象一下，你正在測量一個周期性的脈沖信號，如果沒有觸發功能，示波器會持續不斷地采集信號，每次采集的起始點都不固定，導致屏幕上的波形重疊交錯，根本無法分辨信號的周期、脈寬等關鍵參數。而觸發功能可以設定特定條件，只有當信號滿足這些條件時，示波器才會開始采集并顯示波形，讓雜亂的信號變得有序，穩定地呈現在屏幕上，方便我們對信號進行深入分析。無論是調試電路、排查故障，還是評估電路性能，觸發功能都是不可或缺的關鍵環節。

觸發功能的設置選項詳解

觸發源選擇

泰克示波器 TBS2104X 提供了豐富的觸發源選項，包括通道觸發（CH1、CH2、CH3、CH4）、外部觸發以及交流電源觸發等。通道觸發是最常用的方式，當我們測量某個通道輸入的信號時，將對應通道設為觸發源，示波器就會依據該通道信號來判斷是否觸發。比如，想要觀測 CH2 通道輸入的音頻信號，就把觸發源設置為 CH2。外部觸發則適用于利用外部信號來控制示波器觸發的場景，在多設備協同測試時，使用一個穩定的外部信號作為觸發源，能確保各個設備的測試同步進行。交流電源觸發常用于測試與市電相關的電路，幫助我們觀察信號與市電的同步關系。

觸發模式選擇

TBS2104X 具備自動觸發、正常觸發和單次觸發三種模式。自動觸發模式下，即使沒有滿足觸發條件的信號，示波器也會持續顯示掃描線，一旦檢測到符合條件的信號，就會穩定顯示波形。這種模式適合快速觀察信號的大致形態，在初步調試電路、不確定信號特性時非常實用。正常觸發模式則更為嚴格，只有當信號滿足觸發條件時，示波器才會觸發并顯示波形，如果一直沒有滿足條件的信號，屏幕上的波形就不會更新。該模式常用于捕捉特定條件下的信號，比如檢測電路中偶爾出現的異常脈沖。單次觸發模式，顧名思義，在觸發一次后就停止采集，適合捕捉單次出現的瞬態信號，如電路上電瞬間的沖擊信號，避免信號重復顯示造成觀察混亂。

觸發電平與觸發沿設置

觸發電平決定了信號在什么電壓值上觸發。通過調節觸發電平旋鈕，我們可以讓示波器在信號的特定電壓位置開始采集。例如，對于一個帶有直流偏置的交流信號，合理設置觸發電平，就能確保每次觸發都從交流信號的同一相位開始，使波形穩定顯示。觸發沿設置分為上升沿觸發和下降沿觸發。選擇上升沿觸發時，當信號從低電平上升到觸發電平的那一刻，示波器觸發；下降沿觸發則是在信號從高電平下降到觸發電平時觸發。根據信號的特征和我們的觀察需求選擇合適的觸發沿，能夠更精準地捕捉信號的關鍵變化。

觸發功能的設置步驟

按下 TBS2104X 操作面板上醒目的 “Trigger” 按鍵，屏幕上會立刻彈出觸發設置菜單，這個菜單匯聚了所有與觸發相關的設置選項。

使用面板上的方向鍵，在菜單中找到 “Trigger Source”（觸發源）選項，通過旋轉多功能旋鈕或按動方向鍵，將觸發源設置為所需的通道或其他觸發方式。

接著選擇 “Trigger Mode”（觸發模式），根據測試需求在自動觸發、正常觸發、單次觸發中進行切換。

調節 “Level” 旋鈕來設置觸發電平，同時觀察屏幕上的波形變化，將觸發電平調整到合適位置，使波形穩定顯示。

最后，在 “Slope” 選項中選擇觸發沿，是上升沿觸發還是下降沿觸發，完成整個觸發功能的設置。

不同信號類型下的觸發設置案例

正弦波信號

測量正弦波信號時，如果只需要觀察信號的整體形態，選擇自動觸發模式，觸發源設為信號輸入通道，觸發電平設置在信號幅值中間位置附近，觸發沿選擇上升沿或下降沿都可以，這樣就能穩定顯示正弦波波形。

脈沖信號

對于脈沖信號，若要測量脈沖寬度，可選擇正常觸發模式，觸發源為信號輸入通道，將觸發電平設置在脈沖信號的有效電平范圍內，觸發沿根據需要選擇上升沿（測量上升沿相關參數）或下降沿（測量下降沿相關參數），從而精準捕捉到脈沖信號進行分析。

掌握泰克示波器 TBS2104X 觸發功能的設置方法，能夠讓我們在復雜的電子信號測量中占據主動。通過合理選擇觸發源、觸發模式，精確調節觸發電平和觸發沿，我們可以穩定捕獲并清晰觀察各類信號，為電子電路的設計、調試和優化提供強有力的支持。
