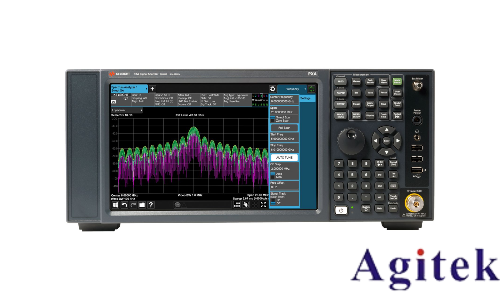

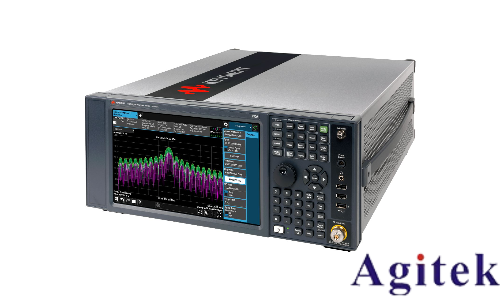

是德科技（Keysight）N9020A頻譜分析儀作為高性能射頻測試設備，廣泛應用于無線通信、電磁兼容性測試及射頻器件表征等領域。其動態范圍直接影響信號測量的精度與可靠性。本文將探討N9020A動態范圍的擴展方式，幫助工程師通過硬件配置、軟件優化及測試策略提升測量性能。

一、硬件選件優化動態范圍基礎性能

N9020A的動態范圍擴展依賴于靈活的可選硬件模塊。標配設備已具備-166 dBm的顯示平均噪聲電平（DANL），但通過添加前置放大器選件（如P03前置放大器），可將DANL進一步降低至-176 dBm，顯著增強弱信號檢測能力。此外，選配本底噪聲擴展功能（NFE選件）可在低頻段改善噪聲基底10 dB，降低環境噪聲干擾。三階截獲點（TOI）高達+22 dBm，結合動態范圍增強選件，系統可在高功率輸入下減少失真，擴展測量動態區間。

二、頻率與分析帶寬的動態適配

N9020A支持頻率范圍擴展至26.5 GHz，并通過智能混頻器可達1.1 THz。在不同頻段測試時，需靈活調整分析帶寬（RBW）與視頻帶寬（VBW）。例如，在寬頻段掃描中采用160 MHz分析帶寬捕捉寬帶信號，而在窄帶信號分析中縮小RBW至10 kHz，提升分辨率并抑制帶外噪聲。通過優化RBW/VBW比例（通常設置為1/3至1/10），可在保持測量速度的同時最大化動態范圍。

三、實時頻譜分析應對復雜信號環境

面對瞬態信號或脈沖干擾，N9020A的實時頻譜分析功能（選件）成為關鍵。其100%信號截獲能力可捕獲短至3.57 μs的瞬態信號，結合頻譜瀑布圖顯示，用戶可實時觀測信號隨時間的變化。通過觸發閾值設定與頻譜存儲功能，系統自動捕獲異常信號并分析其動態特性，避免因信號瞬變導致的測量盲區。

四、軟件算法與校準提升精度

內置的89600 VSA軟件支持75種信號格式的矢量分析，通過數字信號處理算法修正測量誤差。例如，噪聲校正功能可補償硬件非線性，提升W-CDMA鄰道泄漏比（ACLR）的動態范圍至-78 dB。MATLAB數據分析接口允許用戶自定義算法，進一步優化信號解調與失真分析。定期使用校準套件（如N9020A校準標準）進行系統校準，可確保幅度精度維持在±0.23 dB，保障動態范圍指標的長期穩定性。

五、外部設備協同擴展極限性能

在高頻段或極端測試場景中，可配合外部混頻器與衰減器擴展動態范圍。例如，使用第三方混頻器將頻率覆蓋擴展至110 GHz時，需合理配置輸入衰減器防止信號過載，同時調整參考電平（Ref Level）匹配輸入信號強度。通過LXI標準的自動化接口，實現多儀器協同測試，例如與信號源聯動，動態調整激勵信號功率，擴展被測設備的動態響應評估能力。

通過硬件選件升級、參數動態適配、實時分析技術與算法優化，N9020A的動態范圍可靈活擴展至極限性能。工程師需根據實際測試需求組合上述策略，在復雜電磁環境中實現從微伏級弱信號到高功率射頻的精準測量，為新一代無線通信與射頻系統的研發驗證提供可靠保障。
