在當今汽車電子系統日益復雜的背景下，汽車CAN總線協議作為車輛電子設備之間的數據傳輸主干，已成為汽車行業的標準通信協議。隨著智能化、自動駕駛技術的迅猛發展，CAN總線在汽車中的作用愈加重要，它承載著發動機控制單元（ECU）、傳感器、制動系統、車載娛樂系統等多種系統的通信任務。

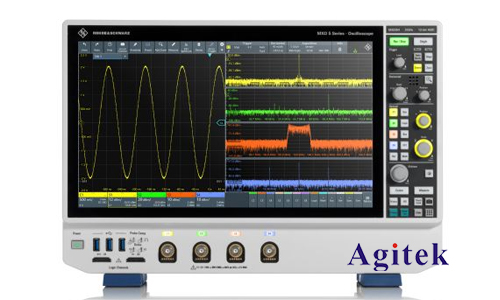

　　盡管CAN總線以其高效、可靠的特點廣泛應用于汽車領域，但隨著系統復雜度的提升，出現了越來越多的挑戰。為此，精確、快速地分析和調試CAN總線協議顯得尤為重要。作為業內領先的測試與測量工具，羅德與施瓦茨（Rohde&Schwarz）示波器憑借其強大的性能和廣泛的應用場景，已成為工程師們解決CAN總線調試問題的得力助手。

　　CAN總線協議與其挑戰

　　CAN（ControllerAreaNetwork）總線協議是一種多主機、差分信號的串行通信協議，具有高實時性、抗干擾性和較強的容錯能力，廣泛應用于汽車、工業自動化、醫療設備等領域。它通過兩根信號線（CANH和CANL）進行數據傳輸，支持高速和低速模式，具備良好的同步性和錯誤處理能力。

　　盡管CAN總線協議具有諸多優點，但在汽車系統中，由于每個模塊的功能和通信需求不同，可能會出現信號干擾、數據丟失、時延等問題。因此，如何準確地捕捉、分析CAN總線中的數據流，成為了保證系統正常運行的關鍵。傳統的診斷工具難以滿足日益復雜的需求，而羅德與施瓦茨示波器則憑借其出色的信號分析和捕獲能力，能夠精確解析CAN總線協議，幫助工程師迅速定位問題。

　　羅德與施瓦茨示波器的優勢

　　羅德與施瓦茨示波器的優勢在于其對CAN總線協議的深度支持和多種分析功能。羅德與施瓦茨示波器能夠提供高采樣率和大存儲深度，能夠精準捕捉和存儲高速信號數據，這對于分析CAN總線的通信質量至關重要。其強大的觸發功能和協議解碼能力，能夠?qū)崟r捕獲到CAN總線的信號變化，并且自動解碼CAN幀，使工程師可以迅速理解傳輸?shù)臄?shù)據內容。

　　示波器的波形分析功能也非常強大，能夠清晰顯示CAN信號的電平變化、噪聲干擾、波形失真等問題，幫助工程師快速診斷問題的根源。通過對數據幀、擴展數據幀、遠程幀等不同類型的CAN幀進行逐幀分析，工程師可以輕松識別信號的任何異常，進一步優化調試過程。

　　實際應用：汽車CAN總線的分析與調試

　　在實際的汽車電子研發和生產過程中，CAN總線的分析和調試是一個不可避免的環節。以汽車ECU為例，每個ECU都需要與其他模塊通過CAN總線進行數據交換，這些數據包括車輛狀態、傳感器信息、控制命令等。為了確保這些數據的穩定傳輸，工程師需要實時監測CAN總線的通信情況，識別可能的通信問題。

　　例如，在調試車輛動力系統時，工程師可能會遇到由于信號干擾導致的通信丟失或延遲。這時，通過羅德與施瓦茨示波器的自動觸發功能，工程師能夠精確捕捉到CAN總線中的數據流變化，定位到干擾源，進一步分析其對信號傳輸?shù)挠绊憽τ陔姎庠肼暬螂姶鸥蓴_引起的波形失真，示波器能夠準確顯示其波形特征，幫助工程師采取相應的抗干擾措施。

　　在ECU的功能測試中，示波器還能夠提供CAN總線通信的實時數據流分析。通過解碼功能，工程師可以查看每一幀數據的詳細內容，包括標識符、數據字段、CRC校驗等，確保通信內容的準確性和完整性。例如，在車輛診斷過程中，若某一ECU無法正常響應來自其他ECU的控制命令，示波器能夠幫助工程師迅速發現是否存在數據傳輸錯誤或協議沖突。

　　高效的調試與故障排查

　　對于汽車研發團隊而言，調試與故障排查是項目進程中的關鍵環節。借助羅德與施瓦茨示波器，工程師能夠更高效地解決問題，提升調試效率。其強大的數據記錄功能使得工程師可以長時間持續監控CAN總線的運行狀態，記錄下任何潛在的異常情況，從而為后續的分析和故障排查提供詳細的依據。

　　在實際操作中，示波器還支持對CAN總線的協議進行靈活配置和優化。例如，工程師可以通過設置適當?shù)挠|發條件，過濾掉不相關的信號噪聲，僅關注特定的通信事件。通過這種方式，測試過程將更加精確和高效，避免了傳統測試工具在復雜信號中迷失方向的困擾。

　　羅德與施瓦茨示波器還支持與其他測試設備的聯動，形成完整的汽車CAN總線測試平臺。通過與汽車模擬器、信號發生器等設備配合使用，工程師可以模擬各種復雜的駕駛場景和車輛狀態，進行全面的CAN總線通信驗證。這為車載系統的全面測試和優化提供了強有力的支持，確保了汽車電子產品在出廠前的高質量和高可靠性。

　　隨著汽車電子技術的不斷發展，CAN總線協議在汽車中的應用愈加廣泛，對其分析和調試的需求也變得更加迫切。羅德與施瓦茨示波器憑借其強大的信號分析、協議解碼、故障排查等功能，已成為汽車電子領域不可或缺的重要工具。通過其精確的測試與分析能力，工程師能夠更快速、更準確地解決CAN總線中的各種問題，從而提升汽車電子系統的可靠性與性能，推動汽車行業的創新與發展，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
