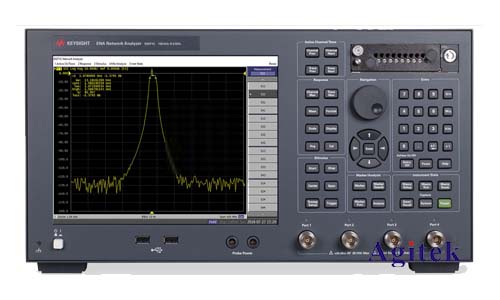

是德（Keysight）E5071C矢量網絡分析儀（VNA）作為一款廣泛應用于射頻和微波領域的精密測試儀器，其強大的信號處理能力是其核心競爭力之一。本文將深入剖析E5071C的信號處理技術。

　　一、S參數測量與信號處理基礎:

　　E5071C的核心功能在于精確測量器件的S參數（散射參數）。S參數描述了射頻信號在多端口網絡中傳輸和反射的特性。其測量過程涉及一系列復雜的信號處理步驟：

　　1.信號激勵與接收:E5071C通過內部的信號源產生精確的測試信號，并通過定向耦合器將信號送入被測器件（DUT）。反射和透射的信號則由接收器接收。

　　2.數字下變頻（Down Conversion）:接收到的射頻信號首先經過數字下變頻，將高頻信號轉換為基帶信號，以便后續的數字信號處理。這一過程需要精確的混頻器和數字濾波器，以最大限度地減少噪聲和干擾。

　　3.數字信號處理(DSP):這是E5071C信號處理的核心部分。數字信號處理算法對下變頻后的信號進行處理，包括：

　　傅里葉變換(FFT):將時域信號轉換為頻域信號，以便精確測量不同頻率點的S參數。

　　誤差校正:為了消除測試系統的系統誤差，E5071C采用多種校準方法，例如SOLT（短路、開路、負載、通過）校準和TRL（通過-反射-線）校準，對測量結果進行補償。這些校準方法需要復雜的算法來精確計算和消除各種誤差源。

　　平均和統計分析:多次測量結果進行平均，以提高測量精度并降低噪聲的影響。統計分析可以提供測量數據的可靠性指標。

　　非線性校正:對于高功率信號，E5071C會采用相應的算法來校正非線性效應，保證測量結果的準確性。

　　4.S參數計算與顯示:經過數字信號處理后，E5071C計算出被測器件的S參數，并以圖形或表格的形式顯示結果，通常包括S參數幅度和相位。

　　二、關鍵性能指標與信號處理技術的關系:

　　E5071C的許多關鍵性能指標，例如動態范圍、測量精度、頻率范圍和掃描速度，都與信號處理技術密切相關。

　　動態范圍:動態范圍是衡量儀器測量微弱信號的能力，它受到噪聲底限和信號飽和度的限制。E5071C采用先進的數字信號處理算法，例如平均技術和噪聲抑制技術，來提高動態范圍，從而能夠精確測量高低電平的信號。

　　測量精度:測量精度取決于多種因素，包括儀器的校準精度、信號處理算法的精度以及噪聲的影響。E5071C采用高精度的算法和校準方法，確保了其高精度測量。

　　頻率范圍和掃描速度:E5071C的頻率范圍和掃描速度受到其ADC（模數轉換器）的采樣率和DSP處理能力的限制。高速的ADC和高效的DSP算法可以實現更寬的頻率范圍和更快的掃描速度。

　　三、噪聲系數測量:

　　E5071C還可以用于測量器件的噪聲系數。噪聲系數是衡量器件在放大信號的同時引入噪聲程度的重要指標。噪聲系數的測量需要復雜的信號處理技術，包括噪聲功率的精確測量和背景噪聲的消除。E5071C采用專門的算法和校準方法來精確測量噪聲系數。

　　四、實際應用:

　　E5071C矢量網絡分析儀廣泛應用于各種射頻和微波測試場景，例如：

　　天線測試:測量天線的反射系數、增益和方向圖。

　　濾波器測試:測量濾波器的插入損耗、回波損耗和帶通特性。

　　放大器測試:測量放大器的增益、噪聲系數和線性度。

　　微波組件測試:測量各種微波組件的S參數和其它特性。

　　是德E5071C矢量網絡分析儀的信號處理技術是其高精度、高性能的關鍵所在。從S參數測量到噪聲系數測量，E5071C通過先進的數字信號處理算法、精確的校準技術以及優化的硬件設計，實現了對射頻和微波器件的精確測試，滿足了現代電子設備研發和生產中的高精度測量需求。對這些技術細節的深入理解，對于充分發揮E5071C的潛力，并進行有效的射頻微波測試至關重要，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
