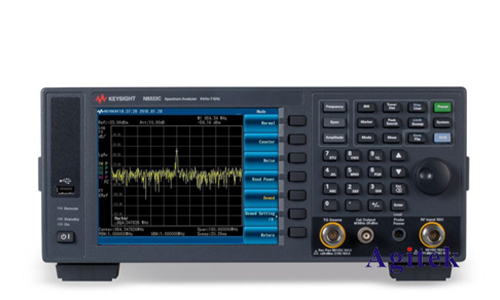

頻譜分析儀是進行頻域分析的必備工具，其在測量信號諧波方面具有無可替代的作用。本文將深入探討如何正確使用頻譜分析儀測試諧波，涵蓋頻譜分析的基本原理、測量諧波的必要性以及頻譜分析儀的關鍵性能指標。

　　一、頻域分析與諧波測量

　　與時域分析（例如使用示波器觀察信號的幅度、周期和相位隨時間的變化）不同，頻域分析關注的是信號在不同頻率上的能量分布。傅里葉變換是頻域分析的核心，它揭示了任何復雜波形都可以分解成一系列不同頻率、幅度和相位的正弦波的疊加。這種分解能夠清晰地展現信號的頻譜成分，包括基波和各種諧波。

　　諧波是指頻率為基波頻率整數倍的信號分量。例如，一個1MHz的基波信號，其諧波分別為2MHz、3MHz、4MHz等等。這些諧波的產生通常源于非線性效應，例如功率放大器、開關電源等器件中的非線性失真。諧波的存在會造成信號失真，干擾其他通信系統，甚至引發電磁干擾（EMI）。因此，準確測量諧波對確保系統性能和電磁兼容性至關重要。

　　二、為什么要測量諧波？

　　諧波測量在多個領域都扮演著關鍵角色：

　　無線通信:在蜂窩通信、廣播電視等無線通信系統中，必須嚴格控制發射信號的諧波成分，避免對其他系統造成干擾。帶外輻射和雜散輻射是重要的考量因素，頻譜分析儀能夠精確測量這些有害輻射的功率和頻率。

　　信號完整性:在數字通信和電子系統中，諧波失真會影響信號的質量，導致數據錯誤或系統故障。通過諧波測量，可以評估系統的線性度，并識別導致失真的元器件或電路。

　　電磁兼容性（EMC）:根據相關法規，電子設備的電磁輻射必須符合一定的標準。頻譜分析儀可以測量設備的輻射諧波，確保其符合EMC要求，避免對周圍環境造成電磁干擾。

　　音頻系統:在音頻領域，諧波失真會影響聲音的品質。頻譜分析儀可以用來分析音頻設備的諧波失真，評估其音質。

　　三、頻譜分析儀的性能指標及其對諧波測量的影響

　　正確使用頻譜分析儀進行諧波測量，需要理解其關鍵性能指標：

　　頻率范圍(Frequency Range):頻譜分析儀能夠測量的最高和最低頻率。選擇頻率范圍時，需確保其能夠覆蓋基波頻率及其所有需要測量的諧波頻率。

　　頻率分辨率(Frequency Resolution):頻譜分析儀區分兩個相鄰頻率的能力，通常由分辨率帶寬(RBW)決定。較小的RBW能夠更好地分辨緊密相鄰的諧波，但會降低測量速度。選擇RBW需要權衡分辨率和測量速度。

　　分析帶寬(Analysis Bandwidth):頻譜分析儀能夠同時處理的信號帶寬。對于寬帶信號，需要選擇合適的分析帶寬才能準確測量其頻譜。選擇過小的分析帶寬會造成信號截斷，而選擇過大的分析帶寬會增加噪聲的影響。

　　頻率精度(Frequency Accuracy):頻譜分析儀頻率測量結果的準確性。高頻率精度對于精確測量諧波頻率至關重要。

　　幅度精度(Amplitude Accuracy):頻譜分析儀幅度測量結果的準確性。高幅度精度對于精確測量諧波幅度，特別是計算基波與諧波的功率比（通常用dBc表示）至關重要。這對于評估諧波失真程度至關重要。

　　掃描速度(Sweep Speed):頻譜分析儀掃描整個頻率范圍的速度。較快的掃描速度能夠加快測量過程，但可能降低測量精度。

　　在測量諧波時，需要根據具體應用選擇合適的RBW。較窄的RBW能提供更好的頻率分辨率，從而更準確地識別和測量諧波，但會延長掃描時間。較寬的RBW能加快測量速度，但會降低頻率分辨率，可能導致相鄰諧波無法區分。

　　四、諧波測量的步驟及注意事項

　　1.連接：正確連接頻譜分析儀與被測設備，注意阻抗匹配，避免反射和信號損失。

　　2.設置：根據被測信號的頻率范圍和預期諧波含量，設置合適的頻率范圍、RBW、視頻帶寬(VBW)和掃描時間。一般來說，VBW應大于或等于RBW。

　　3.測量：啟動掃描，觀察頻譜圖，識別基波和各個諧波分量。

　　4.數據分析：記錄基波和各個諧波的頻率和幅度，計算諧波失真度（通常用THD表示）或基波與諧波的功率比(dBc)。

　　5.結果報告：整理測量結果，并結合相關的標準或規范進行分析，判斷是否符合要求。

　　正確使用頻譜分析儀測試諧波需要對頻譜分析原理、頻譜分析儀的性能指標以及諧波測量的步驟有深入的理解。選擇合適的儀器參數，并遵循規范的測量流程，才能獲得準確可靠的諧波測量結果，從而保證系統的性能和電磁兼容性。需要注意的是，實際應用中可能需要結合其他測試方法和工具，例如網絡分析儀，才能全面評估系統的性能，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
