33511B的觸發機制決定了波形輸出的起始時間和運行方式。掌握觸發模式，對于精確控制波形輸出至關重要，尤其是在需要同步多個儀器進行復雜測試時。33511B提供了多種觸發模式，主要包括：內部觸發、外部觸發和軟件觸發，以及一些衍生的高級觸發模式。

　　一、內部觸發(Internal Trigger)

　　內部觸發是最簡單的觸發模式，發生器根據其內部時鐘產生觸發信號，從而開始輸出波形。這適用于不需要與外部設備同步，只需要產生一個獨立波形的應用場景。例如，只需要簡單的信號發生，無需外部控制，便可以使用內部觸發模式。設置時，只需在儀器的菜單中選擇“內部”作為觸發源即可。需要注意的是，內部觸發的時間精度受到儀器內部時鐘的限制，可能存在一定的誤差。

　　二、外部觸發(External Trigger)

　　外部觸發模式允許用戶使用外部信號來控制波形發生器的輸出。當接收到來自外部觸發源的信號時，33511B才會開始輸出波形。這種模式廣泛應用于多儀器同步測試，可以實現精確的信號同步，避免因?yàn)閮x器內部時鐘不同步導致的測量誤差。

　　外部觸發設置需要關注以下幾個關鍵參數：

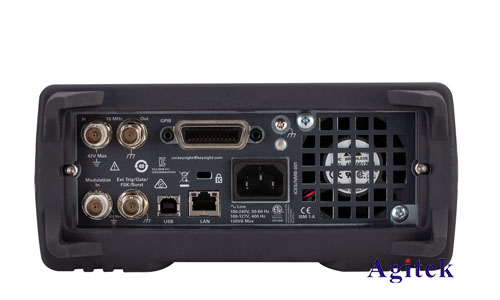

　　觸發源(Trigger Source):指定外部觸發信號的輸入通道，通常是33511B的專用觸發輸入接口。

　　觸發電平(Trigger Level):設置觸發電平，當外部觸發信號電壓超過或低于此電平便會觸發波形輸出。

　　觸發耦合(Trigger Coupling):選擇AC或DC耦合，決定是否濾除直流分量。AC耦合通常用于避免直流偏移影響觸發判斷。

　　觸發方式(Trigger Slope):選擇上升沿觸發還是下降沿觸發，決定觸發信號的哪一個邊沿觸發波形輸出。

　　觸發延時(Trigger Delay):允許用戶設置一個延時時間，在接收到觸發信號后，經過指定延時時間才開始輸出波形。這對于精細控制波形輸出時間至關重要。

　　三、軟件觸發(Software Trigger)

　　軟件觸發是由儀器自身的控制軟件發起的觸發。用戶可以通過編程的方式，例如使用SCPI命令，控制儀器在特定的時間點或特定條件下開始輸出波形。這種模式非常靈活，適合于需要通過程序控制波形輸出的自動化測試。

　　四、高級觸發模式及應用舉例

　　除了上述基本觸發模式外，33511B還支持一些更高級的觸發模式，例如：

　　脈沖觸發(Pulse Trigger):僅對特定的脈沖信號進行觸發。

　　視頻觸發(Video Trigger):與視頻信號同步輸出波形。

　　多通道同步觸發:通過多臺33511B的同步觸發功能，實現多個通道的精準同步輸出。

　　應用舉例：

　　假設我們需要測試一個電路的階躍響應，我們可以使用33511B作為信號源，產生一個方波作為激勵信號，同時使用示波器來觀察電路的輸出響應。此時，我們可以使用33511B的外部觸發模式，將示波器的觸發信號作為33511B的外部觸發源，確保方波信號與示波器的觸發信號同步，從而精確地測量電路的階躍響應。

　　是德33511B任意波形發生器的觸發模式非常豐富，靈活的觸發控制能夠滿足各種復雜的測試需求。理解和掌握這些觸發模式，對于提高測試精度和效率至關重要。本文僅對33511B的觸發模式進行了初步的講解，更深入的應用還需要結合具體的測試場景和儀器手冊進行學習和實踐，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
