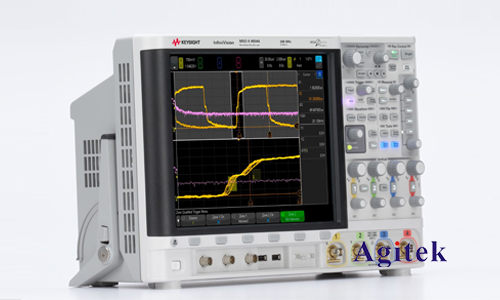

示波器作為電子工程師必備的測試測量工具，其核心功能之一便是觸發。準確、高效的觸發是獲得清晰、穩定波形的基礎，直接影響著測試結果的可靠性和效率。本文將著重探討是德示波器（Keysight Oscilloscope）的觸發原理及其在不同應用場景中的實踐技巧。

　　一、觸發原理概述

　　示波器觸發機制的核心在于尋找并鎖定特定的信號事件，以此作為波形采集的起點。觸發系統會持續監控指定的觸發源信號，一旦滿足預設的觸發條件，示波器就會開始采集并顯示波形。如果沒有觸發事件發生，示波器則處于“等待觸發”狀態，屏幕顯示靜止或顯示上一次捕獲的波形。這個過程的核心在于觸發條件的設定，它決定了示波器何時開始采集數據。

　　是德示波器提供了多種觸發模式，以適應不同的測試需求。這些模式通常包括：

　　邊沿觸發(Edge Trigger):這是最常用的觸發模式，根據輸入信號跨越指定電平的上升沿或下降沿進行觸發。用戶可以設置觸發電平、耦合方式（DC、AC、HF Reject）以及觸發邊沿（上升沿或下降沿）。這對于周期性信號的觀測非常有效。

　　脈沖寬度觸發(Pulse Width Trigger):根據輸入信號脈沖寬度是否滿足預設條件進行觸發。這對于檢測特定脈沖寬度異常的場合非常有用。

　　斜率觸發(Slope Trigger):根據輸入信號的斜率變化進行觸發，可以檢測快速上升或下降沿。這種模式對高速信號的捕捉很有幫助。

　　視頻觸發(Video Trigger):專門用于視頻信號的觸發，能夠根據視頻信號的同步信號進行觸發，從而獲得穩定的視頻波形。

　　軟件觸發(Software Trigger):通過示波器的軟件界面人為觸發，用于一些特定的測試場景，例如調試代碼或手動控制測試流程。

　　模式觸發(Pattern Trigger):根據輸入信號的特定模式進行觸發，能夠檢測出復雜的信號序列。這對于數據通信協議分析非常有效。

　　邏輯觸發(Logic Trigger):結合多個通道的信號進行邏輯運算（例如AND、OR、XOR）后觸發，適用于多通道信號的協同分析。

　　二、觸發設置與參數詳解

　　正確設置觸發參數對于獲得理想的波形至關重要。常見的觸發參數包括：

　　觸發源(Source):選擇用于觸發測量的信號源，可以是示波器的某個通道，或者外部觸發信號源。

　　觸發電平(Level):設置觸發事件發生的電壓電平。精確的電平設置能夠有效地捕捉感興趣的信號事件。

　　觸發耦合(Coupling):選擇觸發信號的耦合方式，包括直流耦合（DC）、交流耦合（AC）和高頻抑制（HF Reject）。不同的耦合方式適用于不同的信號特性。

　　觸發模式(Mode):選擇合適的觸發模式，例如邊沿觸發、脈沖寬度觸發等，以適應不同的測試需求。

　　滯后(Hysteresis):防止觸發噪聲引起的誤觸發。適當的滯后值可以提高觸發穩定性。

　　三、高級觸發應用

　　除了基本的觸發模式，是德示波器還提供一些高級觸發功能，例如：

　　序列觸發(Sequence Triggering):根據預定義的信號序列進行觸發，這對于復雜的信號分析和故障診斷非常有用。

　　包絡觸發(Envelope Triggering):根據信號包絡線進行觸發，這對于檢測信號的幅度變化很有幫助。

　　定時觸發(Timed Triggering):在指定的時間點進行觸發，這對于周期性信號的同步分析非常方便。

　　條件觸發(Conditional Triggering):根據多個條件的組合進行觸發，這對于復雜信號的精確分析非常重要。

　　四、實際應用案例分析

　　例如，在數字通信系統測試中，可以使用模式觸發來檢測特定數據包的出現；在電源電路測試中，可以使用脈沖寬度觸發來檢測電源開關的異常；在高速電路測試中，可以使用斜率觸發來檢測信號的上升沿或下降沿。通過選擇合適的觸發模式和參數設置，可以有效地提高測試效率并準確地捕捉到關鍵信號事件，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
