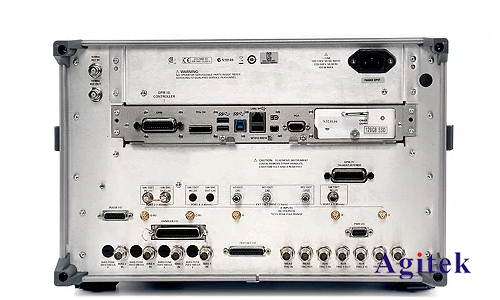

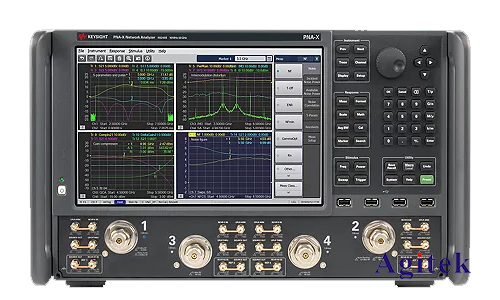

駐波比(Standing Wave Ratio,SWR)是衡量傳輸線或電路匹配程度的重要指標，它反映了傳輸線上反射波與入射波的幅度比值。低駐波比表示良好的阻抗匹配，能量能夠有效傳輸；高駐波比則表明存在嚴重的反射，能量損失較大，甚至可能損壞設備。因此，精確測量駐波比對于高頻電路設計、調試和維護至關重要。是德(Keysight)的矢量網絡分析儀(Vector Network Analyzer,VNA)作為高頻測量領域的標桿產品，憑借其高精度、寬頻帶和強大的功能，成為測量駐波比的理想工具。

　　本文將深入探討如何利用是德VNA進行精準的駐波比測量，涵蓋測量原理、具體操作步驟、誤差分析和校準方法，并結合實際應用案例，為用戶提供全面、深入的指導。

　　一、測量原理

　　VNA測量駐波比并非直接測量反射波與入射波的幅度比值，而是通過測量S參數間接獲得。具體來說，它是利用S參數中的S11參數（輸入反射系數）來計算SWR。反射系數Γ與SWR的關系如下：

　　SWR=(1+|Γ|)/(1-|Γ|)

　　其中，|Γ|代表反射系數的幅度。VNA可以直接測量S11參數，進而計算出反射系數的幅度，最終得到SWR值。值得注意的是，VNA測量的S11是復數，包含幅度和相位信息，而SWR只與反射系數的幅度有關。

　　二、測量步驟

　　使用是德VNA測量駐波比的步驟如下：

　　1.儀器連接與校準:將待測器件連接到VNA的測試端口，并進行必要的校準。常用的校準方法包括SOLT(Short,Open,Load,Thru)校準、TRL(Through,Reflect,Line)校準等。校準能夠消除測試系統自身帶來的誤差，提高測量精度。選擇合適的校準方法取決于待測器件的頻率范圍和特性阻抗。

　　2.設置測量參數:在VNA軟件界面上設置合適的頻率范圍、掃頻點數、功率等級等參數。頻率范圍應覆蓋待測器件的工作頻率范圍。掃頻點數決定了測量數據的密度，點數越多，測量結果越精細。功率等級的選擇要根據待測器件的承受能力決定，避免過大的功率損壞器件。

　　3.進行測量:點擊“開始測量”按鈕，VNA將自動完成掃頻測量，并顯示S參數數據，包括S11參數。

　　4.數據處理與分析:VNA軟件通常能夠自動計算SWR，并以圖表或數值的形式顯示結果。用戶可以根據需要選擇不同的顯示方式，并進行進一步的數據分析，例如查看SWR隨頻率的變化曲線，分析器件的阻抗匹配情況。

　　5.結果解讀:根據測得的SWR值判斷器件的阻抗匹配情況。一般來說，SWR越接近1，表示阻抗匹配越好；SWR越大，表示阻抗失配越嚴重。

　　三、誤差分析與校準

　　VNA測量駐波比的精度受到多種因素的影響，例如：

　　校準誤差:校準的精度直接影響測量結果的準確性。選擇合適的校準標準件和校準方法至關重要。

　　連接器誤差:連接器的接觸不良或損壞會引入額外的反射，影響測量結果。確保連接器連接良好，避免接觸不良。

　　環境因素:環境溫度、濕度等因素也會影響測量結果。盡量在穩定的環境條件下進行測量。

　　測試線纜:測試線纜的特性阻抗不匹配也會導致測量誤差。選擇合適的測試線纜，并確保其特性阻抗與待測器件的特性阻抗一致。

　　為了減小誤差，需要進行精確的校準，選擇合適的測試線纜和連接器，并控制環境因素。定期檢查儀器和附件的性能，確保測量結果的可靠性。

　　四、應用案例

　　是德VNA在各個領域都有廣泛應用，例如：

　　天線設計與測試:測量天線的輸入阻抗和SWR，優化天線設計，提高天線效率。

　　微波電路設計與調試:檢測微波電路的阻抗匹配情況，查找并解決阻抗失配問題。

　　射頻識別(RFID)系統測試:測量RFID標簽和讀卡器的阻抗匹配情況，確保系統正常工作。

　　高頻通信系統測試:檢測高頻通信系統中的各個組件的阻抗匹配情況，確保信號傳輸?shù)馁|(zhì)量。

　　是德矢量網絡分析儀是進行高精度駐波比測量的理想工具。本文詳細介紹了其測量原理、步驟、誤差分析及應用案例，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
