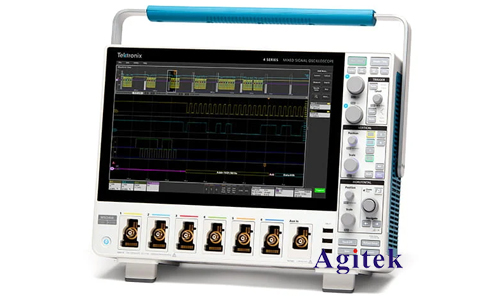

在現代電子系統設計和測試中，示波器作為一種不可或缺的測量工具，其準確性和可靠性直接影響著最終產品的性能和質量。泰克示波器以其高性能和精確的測量能力而聞名，但即使是高端的泰克示波器，也可能面臨波形失真的問題，這會影響測量結果的準確性，進而影響設計和調試的效率。因此，理解和處理泰波形失真至關重要。本文將深入探討泰克示波器波形失真處理的各種策略和技術。

　　一、波形失真來源分析

　　泰克示波器波形失真來源廣泛，大致可以分為以下幾類：

　　探頭效應:探頭的阻抗失配、帶寬限制和寄生電容等都會導致信號衰減、反射和振鈴，從而造成波形失真。這是最常見也是最容易解決的問題之一。合適的探頭選擇和正確的探頭補償至關重要。

　　示波器帶寬限制:示波器的帶寬決定了它能夠準確再現信號頻率上限。如果被測信號的頻率超過示波器的帶寬，則會產生高頻成分的衰減和失真，表現為信號邊緣變鈍或出現振蕩。選擇帶寬足夠高的示波器是關鍵。

　　采樣率不足:采樣率過低會導致信號的欠采樣，造成嚴重的失真，特別是對于高速信號。需要根據信號的頻率成分選擇合適的采樣率，通常采樣率至少應為信號最高頻率的5-10倍。

　　噪聲干擾:環境電磁干擾（EMI）和電源噪聲等都會疊加在被測信號上，導致波形失真。良好的接地和屏蔽措施，以及使用合適的濾波器，能夠有效抑制噪聲干擾。

　　示波器設置不當:例如，觸發設置不當、垂直刻度設置不合理、耦合方式選擇錯誤等，都會導致波形顯示異?；蚴д?。熟練掌握示波器的操作和設置至關重要。

　　二、波形失真處理方法

　　針對不同的失真來源，需要采取相應的處理措施：

　　探頭補償:使用合適的探頭并進行精確的補償是解決探頭效應的關鍵。泰克示波器通常提供自動補償功能，但手動補償有時能獲得更精確的結果。

　　帶寬選擇:根據被測信號的頻譜選擇合適的帶寬。帶寬過低會導致信號失真，帶寬過高則會增加噪聲。

　　采樣率設置:選擇高于信號最高頻率5-10倍的采樣率，確保信號被準確采樣。

　　噪聲抑制:使用良好的接地和屏蔽措施，并根據需要使用低通濾波器或其他噪聲抑制技術來減少噪聲干擾。

　　示波器設置優化:正確設置觸發方式、垂直刻度、耦合方式等參數，確保波形顯示清晰準確。

　　數學運算功能:泰克示波器通常提供多種數學運算功能，例如平均、FFT分析等，可以用于減少噪聲干擾，提取信號的特定特征。

　　高級校準:定期進行示波器校準，保證測量的準確性。

　　三、故障排除步驟

　　當遇到波形失真問題時，可以按照以下步驟進行故障排除：

　　1.檢查探頭連接和補償:確保探頭正確連接并進行精確的補償。

　　2.檢查示波器設置:檢查觸發、垂直刻度、水平刻度、耦合方式等設置是否正確。

　　3.檢查信號源:確認信號源本身是否正常，是否存在信號失真。

　　4.檢查接地和屏蔽:檢查接地和屏蔽是否良好，是否存在噪聲干擾。

　　5.嘗試不同的采樣率和帶寬:調整采樣率和帶寬，觀察波形變化。

　　6.使用示波器的數學運算功能:嘗試使用示波器的數學運算功能來減少噪聲或提取有用信息。

　　精確的波形測量是保證電子系統設計和測試質量的關鍵。本文介紹了泰克示波器波形失真處理的各種方法和技巧，旨在幫助用戶獲得精準可靠的測量結果。通過理解波形失真來源，并采取相應的處理措施，用戶可以顯著提高測量精度，提升信號完整性分析能力，從而最終提升產品質量和研發效率。熟練掌握這些技術，是每個使用泰克示波器的工程師都應該具備的技能。持續學習和實踐，才能在復雜的電子測量領域游刃有余。
