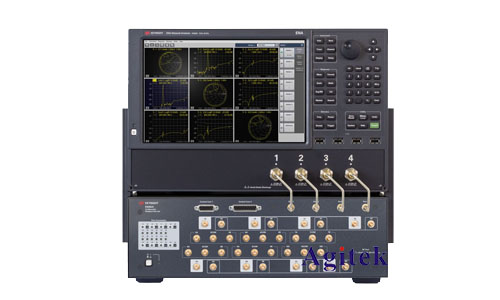

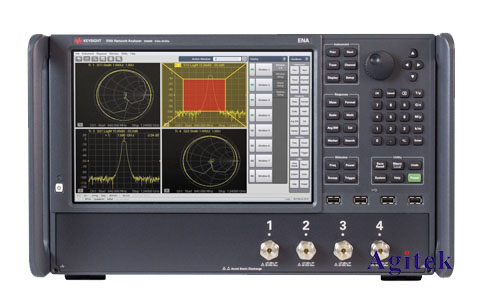

是德E5080B矢量網絡分析儀是一款高性能的測試儀器，廣泛應用于射頻和微波領域的各種測量任務，其中插入損耗測量是其重要的應用之一。插入損耗是指待測器件插入傳輸線后引起的信號功率衰減，精確測量插入損耗對于評估器件性能、保證系統穩定性至關重要。本文將詳細闡述如何利用E5080B進行精確的插入損耗測量，并分析可能存在的誤差來源及相應的解決方法。

　　一、測試準備工作

　　在進行測量之前，需要做好充分的準備工作，包括：

　　1.設備連接:正確連接E5080B矢量網絡分析儀、待測器件以及相應的測試夾具。確保所有連接牢固，并避免接觸不良導致的測量誤差。連接過程中應注意避免引入多余的干擾源。對于高頻測量，連接線的選擇至關重要，建議使用低損耗、高精度的同軸電纜。

　　2.校準:E5080B矢量網絡分析儀的準確性依賴于精確的校準。常見的校準方法包括SOLT(Short,Open,Load,Thru)校準和TRL(Through,Reflect,Line)校準。SOLT校準使用短路、開路、負載和直通四個標準件進行校準，操作相對簡單。TRL校準則使用直通、反射和線段三個標準件，精度更高，尤其適用于高頻測量。選擇合適的校準方法取決于待測器件的特性和頻率范圍。校準過程中應嚴格按照儀器說明書的操作步驟進行，并確保標準件的質量和一致性。

　　3.測試參數設置:根據待測器件的特性和測試要求設置相應的測試參數，包括頻率范圍、掃描點數、功率電平、平均次數等。適當增加平均次數可以有效降低噪聲的影響，提高測量精度。功率電平的選擇應考慮待測器件的功率承受能力以及避免非線性效應。

　　4.環境因素:環境溫度、濕度等因素都可能影響測量結果。為了提高測量精度，建議在溫度穩定的環境下進行測試，并盡量減少環境干擾。

　　二、測量步驟

　　1.連接待測器件:將待測器件插入到測試夾具中，確保連接牢固。

　　2.啟動測量:在E5080B上選擇合適的測量類型（通常為S參數測量），設置相應的測試參數，并啟動測量。

　　3.數據采集:儀器完成測量后，會顯示待測器件的S參數，其中S21參數代表插入損耗。

　　4.結果分析:根據S21參數計算插入損耗值，通常以dB為單位表示。需要注意的是，E5080B直接顯示的是S參數，插入損耗需要進行計算，公式為：Insertion Loss(dB)=-20log??(|S??|)

　　三、誤差分析及解決方法

　　在插入損耗測量過程中，可能會存在多種誤差來源，例如：

　　1.連接誤差:連接不良、接觸不良等都會導致測量誤差。解決方法是確保所有連接牢固，使用高質量的連接器和同軸電纜。

　　2.校準誤差:校準不準確或標準件質量差都會影響測量精度。解決方法是使用高質量的標準件，并定期進行校準。

　　3.系統誤差:儀器本身的系統誤差也會影響測量結果。解決方法是選擇高精度儀器，并進行定期維護和校準。

　　4.環境誤差:溫度、濕度等環境因素會影響測量結果。解決方法是在溫度穩定的環境下進行測量，并采取相應的環境控制措施。

　　5.非線性效應:當信號功率過高時，可能會出現非線性效應，導致測量誤差。解決方法是降低信號功率，避免非線性效應。

　　四、提高測量準確性的技巧

　　1.使用合適的校準方法:選擇與待測器件特性和頻率范圍相匹配的校準方法。

　　2.多次測量取平均值:多次測量并取平均值可以有效降低隨機誤差的影響。

　　3.使用高精度標準件:使用高精度、高質量的標準件進行校準，可以提高測量精度。

　　4.環境控制:控制環境溫度、濕度等因素，可以減少環境誤差的影響。

　　5.選擇合適的測試夾具:選擇合適的測試夾具，可以提高測量精度并減少誤差。

　　精確測量插入損耗對于評估器件性能至關重要。通過合理安排測試準備工作，仔細執行測量步驟，并對可能存在的誤差進行分析和規避，我們可以利用是德E5080B矢量網絡分析儀獲得準確可靠的插入損耗測量結果。熟練掌握以上技巧，將有助于工程師更好地利用E5080B進行各種射頻微波測試，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
