泰克示波器測量?jī)赏ǖ离妷?/h1>

發布日期：2024-09-27 15:43:16         瀏覽數：

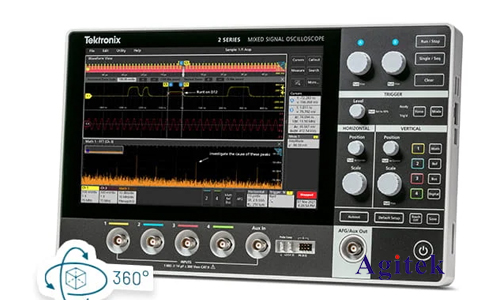

　　泰克示波器作為精密測量?jī)x器，廣泛應用于電子工程、物理研究等領域。其雙通道功能尤其重要，能夠同時測量?jī)蓚€(gè)信號的電壓，從而分析信號間的相位關系、幅度差異及其他特性。下面將深入探討利用泰克示波器進行雙通道電壓測量的具體方法、相關設置以及在不同應用場景中的實踐技巧。

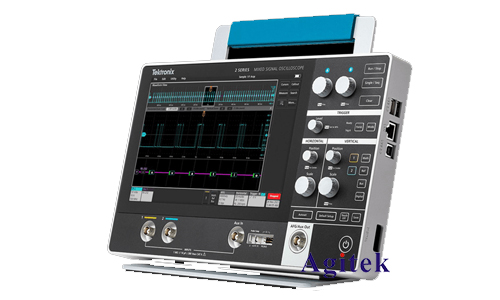

　　一、儀器準備與連接

　　首先，確保泰克示波器已正確連接電源并處于待機狀態。根據被測信號的類型和幅度選擇合適的探頭。探頭類型繁多，例如被動探頭、主動探頭和高電壓探頭等，選擇時需根據信號的頻率、阻抗以及電壓范圍進行匹配，以避免測量誤差。錯誤的探頭選擇可能導致信號衰減、失真甚至損壞儀器。連接探頭時務必仔細，確保探頭與信號源和示波器通道牢固連接，避免接觸不良造成信號噪聲或測量中斷。雙通道測量需要將兩個探頭分別連接到示波器的CH1和CH2通道，并確保正確的接地連接，減少地環路干擾。

　　二、示波器設置與參數配置

　　泰克示波器擁有豐富的設置選項，對測量結果的準確性和效率有關鍵作用。以下是一些重要的參數設置：

　　垂直比例（Vertical Scale）：根據被測信號的幅度調整垂直比例，確保波形能夠清晰地顯示在屏幕上，避免信號過小或過大導致無法觀察細節。合適的垂直比例能夠最大限度地利用屏幕空間，提高測量精度。通常情況下，應選擇略大于信號峰值電壓的垂直比例，以便觀察波形的完整形態。

　　時間基準（Timebase）：時間基準決定了波形在水平方向上的顯示范圍。正確的設置能夠清晰地顯示信號的周期、頻率以及其他時間相關的特性。對于周期性信號，應選擇合適的掃描速率，以便完整顯示至少一個周期波形。對于非周期性信號，則需要根據信號的特征調整時間基準，以觀察信號的細節。

　　耦合方式（Coupling）：泰克示波器提供多種耦合方式，例如DC（直流）、AC（交流）和GND（接地）。DC耦合方式會顯示信號的直流分量和交流分量，AC耦合方式則會濾除信號的直流分量，GND則將通道接地。選擇耦合方式需要根據被測信號的特點進行選擇，例如，測量直流電源電壓應選擇DC耦合，而測量交流信號則應選擇AC耦合。

　　觸發方式（Trigger）：正確的觸發方式能夠確保波形穩定顯示，避免波形跳動或模糊。泰克示波器提供多種觸發方式，例如邊緣觸發、脈沖觸發等，用戶需要根據被測信號的特性選擇合適的觸發方式。合適的觸發電平設置對于穩定顯示波形至關重要。

　　通道設置：確保CH1和CH2通道的設置一致或根據需要進行差異化設置。這包括垂直比例、耦合方式、探頭補償?shù)取Ｒ恢滦栽O(shè)置方便信號比較，差異化設置則用于不同信號的優化顯示。

　　三、雙通道電壓測量方法及應用實例

　　利用泰克示波器的雙通道功能，可以進行多種電壓測量。以下列舉幾個應用實例：

　　相位測量：通過同時觀察兩個通道上的波形，可以直觀地測量?jī)蓚€(gè)信號之間的相位差。泰克示波器通常提供自動相位測量功能，可以直接讀取相位差數值。此方法廣泛應用于電力系統分析、音頻信號處理等領域。

　　幅度比較：可以同時測量?jī)蓚€(gè)通道上的信號幅度，并分析其差異。這在比較不同電路模塊的輸出電壓，或分析信號放大電路的增益時非常有用。

　　差分測量：泰克示波器可以進行差分測量，即測量?jī)蓚€(gè)通道電壓的差值。這在測量信號中的噪聲或干擾時非常有效，可以有效地消除公共模式噪聲。

　　波形疊加：某些情況下，可以將兩個通道的波形疊加顯示，以方便進行信號比較和分析。

　　四、數據記錄與分析

　　泰克示波器通常具備數據存儲和導出功能，用戶可以將測量的波形數據保存為多種格式，例如CSV、BMP等。這些數據可以導入到計算機進行進一步分析，例如使用MATLAB或其他數據分析軟件進行頻譜分析、統計分析等。

　　五、故障排除及注意事項

　　在使用泰克示波器進行雙通道電壓測量時，可能會遇到一些問題，例如波形不穩定、測量結果不準確等。遇到問題時，應首先檢查探頭連接、設置參數以及被測信號本身。確保所有連接牢固，參數設置合理，并排除信號源本身的問題。

　　熟練掌握泰克示波器的雙通道電壓測量方法，能夠有效提高測量效率和精度，為電子工程、科研等領域提供可靠的數據支持。持續學習和實踐是掌握此項技能的關鍵，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
