二極管作為一種基礎電子元器件，廣泛應用于各種電子電路中。其靜態參數是表征二極管性能的重要指標，包括正向電壓、反向電流、正向電流、飽和電流、截止電壓、結電阻和動態電阻等。準確測量這些參數對于選擇合適的二極管、判斷二極管的質量以及進行電路設計至關重要。

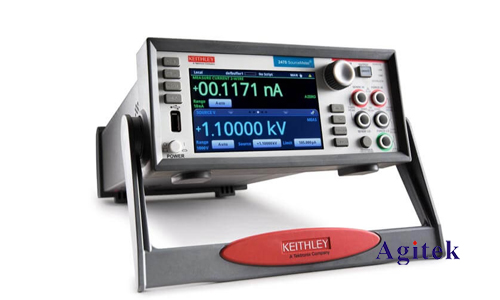

　　吉時利2450數字源表是一款功能強大的測試儀器，它集成了電壓源、電流源、電壓表和電流表等多種功能，并擁有高精度、高穩定性和多種測量模式，使其成為測量二極管靜態參數的理想選擇。

　　一、測量原理及方法

　　吉時利2450數字源表測量二極管靜態參數主要基于歐姆定律和二極管的伏安特性曲線。

　　1.正向電壓(Forward Voltage)

　　正向電壓是指二極管正向?qū)〞r(shí)的電壓降。測量正向電壓時，將吉時利2450設置為電流源模式，并施加一個穩定的正向電流。通過測量二極管兩端的電壓降，即可得到正向電壓。

　　2.反向電流(Reverse Current)

　　反向電流是指二極管反向偏置時的泄漏電流。測量反向電流時，將吉時利2450設置為電壓源模式，并施加一個穩定的反向電壓。通過測量流過二極管的電流，即可得到反向電流。

　　3.正向電流(Forward Current)

　　正向電流是指二極管正向?qū)〞r(shí)的電流。測量正向電流時，將吉時利2450設置為電壓源模式，并施加一個穩定的正向電壓。通過測量流過二極管的電流，即可得到正向電流。

　　4.飽和電流(Saturation Current)

　　飽和電流是指二極管反向偏置時的最大泄漏電流。測量飽和電流時，將吉時利2450設置為電壓源模式，并逐漸增加反向電壓，直到電流不再增加。此時，測得的電流值即為飽和電流。

　　5.截止電壓(Cut-off Voltage)

　　截止電壓是指二極管開始導通時的最小正向電壓。測量截止電壓時，將吉時利2450設置為電流源模式，并逐漸增加正向電流，直到二極管開始導通。此時，測得的電壓值即為截止電壓。

　　6.結電阻(Junction Resistance)

　　結電阻是二極管內部的一個重要參數，它反映了二極管的導通特性。測量結電阻時，需要先測量二極管的正向電流和正向電壓，然后利用歐姆定律計算得到：

　　Rj=Vf/If

　　其中，Rf為正向電壓，If為正向電流，Rj為結電阻。

　　7.動態電阻(Dynamic Resistance)

　　動態電阻是指二極管在不同工作點下的電阻變化。測量動態電阻時，需要先測量二極管在兩個不同的工作點下的正向電流和正向電壓，然后利用歐姆定律計算得到：

　　Rd=(Vf2-Vf1)/(If2-If1)

　　其中，Vf1和Vf2分別為兩個工作點下的正向電壓，If1和If2分別為兩個工作點下的正向電流，Rd為動態電阻。

　　二、操作步驟及注意事項

　　1.連接測試設備

　　將二極管連接到吉時利2450的輸出端，并根據需要選擇合適的測量模式和量程。

　　2.設置測試參數

　　根據需要設置吉時利2450的電壓源、電流源、電壓表、電流表等參數，例如電壓幅值、電流幅值、測量時間等。

　　3.進行測量

　　根據所選的測量方法和參數，啟動吉時利2450進行測量。

　　4.記錄數據

　　將測量結果記錄下來，并進行分析和處理。

　　5.注意事項

　　在測量過程中，要注意二極管的極性，避免反向連接。

　　選擇合適的電流和電壓值，避免損壞二極管。

　　測量過程中要避免干擾，確保測試環境的穩定性。

　　測量結束后，要及時斷開電源，避免損壞設備。

　　利用吉時利2450數字源表可以準確、高效地測量二極管的靜態參數。本文詳細介紹了測量方法、操作步驟和注意事項，并結合實際圖表分析，幫助讀者更好地理解和應用吉時利2450數字源表進行二極管測試。在實際應用中，根據二極管的類型和應用場景，選擇合適的測量方法和參數，可以獲得更為精準和可靠的測量結果。
