如何使用泰克示波器檢測和分析諧波失真

　　諧波失真是電力電子和信號處理領域中一個重要的參數，它反映了波形中包含的非基波成分。這些非基波成分通常會對系統性能和電能質量產生不利影響。泰克（Tektronix）示波器作為測試和測量領域的領導者，其先進的功能和高精度使其成為檢測和分析諧波失真的理想工具。本文將詳細介紹如何使用泰克示波器來檢測和分析諧波失真。

　　1.諧波失真的基本概念

　　在分析諧波失真之前，首先要理解什么是諧波。諧波是基波頻率的整數倍。例如，如果基波頻率為50 Hz，則100 Hz為二次諧波，150 Hz為三次諧波，依此類推。諧波失真是由于這些諧波分量疊加在基波上而導致波形的畸變。

　　2.選擇合適的泰克示波器

　　泰克示波器種類繁多，從基礎型到高性能型號均有覆蓋。對于諧波失真分析，建議選擇具有以下特性的型號：

　　-高帶寬：確保能夠捕捉到高頻諧波成分。

　　-高采樣率：提供更細致的波形捕捉。

　　-FFT功能：傅里葉變換（FFT）是分析頻譜的關鍵工具。

　　-自動測量功能：方便快速獲取諧波失真參數。

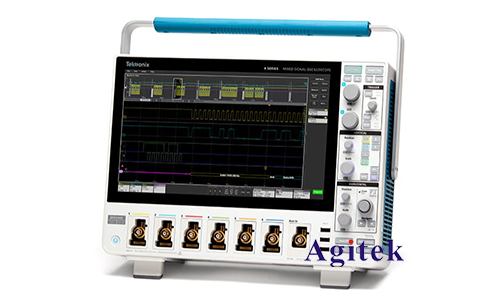

　　如MDO4000C系列、MSO/DPO5000系列等型號都適用于此類應用。

　　3.配置示波器

　　a.連接信號源

　　使用探頭將待測信號連接到示波器的輸入通道。確保探頭接地良好，以減少噪聲干擾。

　　b.設置時間基和觸發

　　調整時間基和觸發，以穩定顯示波形。通常，選擇適當?shù)臅r(shí)基以便能夠清晰地觀察到一個或多個完整的周期。

　　c.采樣率和記錄長度

　　設置高采樣率和適當?shù)挠涗涢L度以確保捕捉到高頻諧波。記錄長度越長，F(xiàn)FT分析的頻率分辨率越高。

　　4.使用FFT分析諧波

　　a.啟動FFT功能

　　在泰克示波器上，通常可以通過以下步驟啟動FFT功能：

　　1.選擇"數學"或"分析"菜單。

　　2.選擇FFT功能。

　　3.選擇輸入通道。

　　b.設置FFT參數

　　設置FFT窗口類型（如漢寧窗、漢明窗、矩形窗等），不同窗口類型適用于不同信號特性。選擇合適的窗口類型可以提高頻譜分析的準確性。設置FFT點數，更多的點數意味著更高的頻譜分辨率。

　　c.分析頻譜

　　一旦FFT完成，頻譜圖會顯示在屏幕上。基波通常是頻譜中最高的峰值，而諧波成分會出現在其整數倍頻率位置。觀察這些諧波成分的幅度和頻率。

　　5.自動測量和計算諧波失真

　　泰克示波器通常具有自動測量功能，可以直接顯示總諧波失真（THD）等參數：

　　1.進入"測量"菜單。

　　2.選擇"諧波"或"THD"測量。

　　3.設置基波頻率和測量范圍。

　　示波器將自動計算并顯示諧波成分及其相對幅度、相位等信息。

　　6.實際案例分析

　　假設我們需要分析一個功率放大器輸出信號的諧波失真：

　　a.連接和設置

　　將放大器輸出連接到示波器輸入，設置合適的時基和采樣率，確保信號穩定。

　　b.進行FFT分析

　　啟用FFT功能，選擇合適的窗口類型和點數，得到頻譜圖。

　　c.自動測量THD

　　使用自動測量功能，輸入基波頻率，示波器將計算出THD和各次諧波的幅度。

　　d.分析結果

　　查看示波器顯示的頻譜和諧波失真參數。如果THD過高，可能需要檢查放大器的工作狀態或設計缺陷。

　　使用泰克示波器檢測和分析諧波失真是一個系統且精細的過程。通過正確的設置和使用，工程師可以獲得準確的諧波失真數據，幫助優化系統設計和提高電能質量。泰克示波器的先進功能和易用性，使得諧波失真分析變得高效且直觀，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
