在電子工程中，電源紋波（Power Ripple）的測試是確保電源質量和性能的關鍵環節。泰克MDO4104C示波器作為一款高性能的測試儀器，其豐富的功能和直觀的用戶界面，使得紋波測試變得更加簡便和精確。本文將詳細介紹如何使用泰克MDO4104C示波器進行紋波測試，幫助工程師們在實際操作中取得**效果。

　　1.了解紋波測試的重要性

　　電源紋波是電源輸出中的小幅交流波動，它會對電路的正常工作產生影響。如果紋波過大，可能導致電路中信號的噪聲增加，甚至引發電路不穩定。因此，測量和控制電源紋波是確保電路穩定運行的重要步驟。

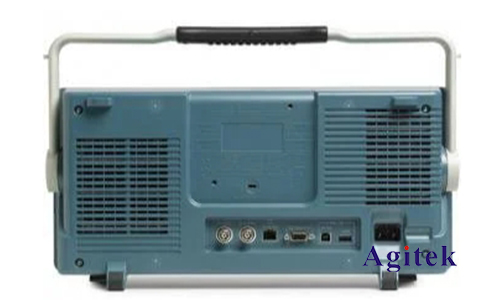

　　2.泰克MDO4104C示波器的特點

　　泰克MDO4104C示波器是一款集成了數字存儲示波器和頻譜分析功能的混合信號示波器，具備1 GHz的帶寬和高達5 GS/s的采樣率。這些特點使其能夠準確捕捉高速信號的細節，非常適合紋波測試。此外，MDO4104C的用戶界面直觀，操作簡單，適合各類工程師使用。

　　3.測試前的準備工作

　　在進行紋波測試前，需要進行一些準備工作：

　　3.1儀器校準

　　確保示波器處于良好校準狀態。校準可以通過示波器的內置校準功能來完成，按下校準按鈕并按照屏幕提示進行操作即可。

　　3.2探頭選擇

　　選擇合適的探頭非常重要。對于紋波測試，建議使用低噪聲的高頻探頭，如泰克的TAP1500或P6139B探頭。這些探頭具有較高的帶寬和低噪聲特性，可以精確測量高頻紋波信號。

　　3.3探頭接地

　　正確的探頭接地可以有效減少測量噪聲。使用短接地彈簧或探頭附件中的接地帶，將探頭地線連接到被測電路的接地點，確保接地點與信號地盡可能接近。

　　4.測試步驟

　　4.1連接被測電路

　　將探頭的信號輸入端連接到電源的輸出端，確保連接牢固。探頭的接地端連接到電源輸出的地線上，確保接地良好。

　　4.2設置示波器參數

　　在MDO4104C示波器上，按照以下步驟設置參數：

　　1.垂直系統設置：選擇適當的垂直靈敏度，使波形在屏幕上顯示清晰。通常設置為20mV/div或更小，以捕捉細微的紋波信號。

　　2.水平系統設置：設置水平時基，使波形在屏幕上適當展開。通常設置為1us/div或更小，以便觀察高頻紋波細節。

　　3.觸發設置：選擇邊沿觸發模式，并設置觸發電平，使示波器能夠穩定觸發并顯示波形。觸發電平通常設置在紋波信號的平均值附近。

　　4.3捕捉和分析波形

　　調整好參數后，觀察并捕捉紋波波形。可以使用示波器的波形平均功能（Waveform Averaging）來減少隨機噪聲的影響，從而更清晰地觀察紋波信號。

　　4.4頻譜分析

　　泰克MDO4104C還具備頻譜分析功能，可以進一步分析紋波的頻率成分。在頻譜分析模式下，可以看到紋波的頻譜分布，了解紋波的主要頻率成分及其幅度。這對于診斷電源紋波來源和優化電源設計非常有幫助。

　　5.結果記錄與分析

　　捕捉到紋波波形后，可以通過示波器的測量功能，直接讀取紋波的峰峰值、RMS值等參數。此外，可以將波形和頻譜數據保存到U盤或通過網絡接口傳輸到電腦上，進行進一步的分析和報告生成。

　　通過以上步驟，我們可以利用泰克MDO4104C示波器高效、準確地進行電源紋波測試。選擇合適的探頭，正確設置示波器參數，以及使用示波器的高級功能（如頻譜分析），可以幫助工程師深入理解電源紋波的特性，從而改進電源設計，提高電路的穩定性和性能，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
