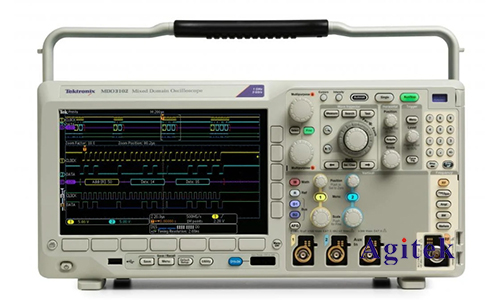

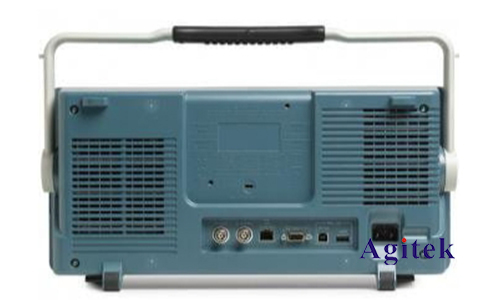

泰克MDO3104混合域示波器是一款功能強大的測試儀器，廣泛應用于工程領域的各類測量任務中。其主要特點是集成了模擬和數字通道，以及頻譜分析儀，使其成為一種多功能測試設備。今天，我們將詳細探討如何使用MDO3104來測量頻率，從基本設置到優化技巧，確保您能夠高效地獲取準確的頻率測量結果。

　　一、初步設置

　　1.開機與連接：首先，確保示波器與電源連接良好并開機。將探頭連接到示波器的通道輸入上（如CH1），另一端連接到被測電路。探頭需要進行校準，以確保測量精度。

　　2.探頭設置：選擇合適的探頭類型和衰減系數。通常情況下，10X衰減探頭適合大多數應用。如果您的信號頻率較高，可以考慮使用高頻探頭以減少信號失真。

　　3.通道設置：選擇相應的通道并調整垂直縮放（V/Div）和水平時基（s/Div），使信號清晰地顯示在屏幕上。確保信號幅度在示波器的測量范圍內，以避免過載或不足。

　　二、頻率測量方法

　　1.自動測量功能：泰克MDO3104配備了自動測量功能，可以快速、準確地測量頻率。按下“MEASURE”按鈕，選擇“Frequency”選項。示波器將自動計算并顯示當前信號的頻率。

　　2.手動測量方法：

　　-時間基設置：調整水平時基，使得屏幕上能顯示幾個完整的周期。這樣可以更精確地進行手動測量。

　　-光標測量：啟用光標功能，選擇“Time”光標類型。將兩個光標分別放置在一個完整周期的起點和終點，示波器將顯示光標之間的時間差（ΔT）。頻率計算公式為f=1/ΔT。這樣可以通過計算得出信號的頻率。

　　-FFT頻譜分析：MDO3104內置頻譜分析功能，通過快速傅里葉變換（FFT）可以將時域信號轉換到頻域，顯示信號的頻譜。進入頻譜分析模式，選擇適當的頻率范圍和分辨率帶寬，觀察頻譜圖上的主頻峰值，即為信號的頻率。

　　三、優化測量精度的技巧

　　1.探頭補償：確保探頭經過正確的補償。連接探頭到示波器的校準信號輸出端，調整探頭補償電容，使示波器顯示的方波邊緣平直。未正確補償的探頭會導致測量誤差。

　　2.帶寬限制：在測量低頻信號時，可以啟用示波器的帶寬限制功能，減少高頻噪聲對測量的影響。帶寬限制通常設置為20 MHz，可以在通道菜單中進行設置。

　　3.采樣率設置：確保采樣率足夠高。采樣率越高，信號的時域表示越準確，頻率測量的精度也越高。一般來說，采樣率應至少是信號最高頻率的十倍以上。

　　4.觸發設置：合適的觸發設置可以穩定信號顯示，避免抖動和不穩定。選擇合適的觸發類型（如邊沿觸發）和觸發電平，使得示波器能夠穩定地捕捉到周期性信號。

　　四、實戰案例

　　假設我們需要測量一塊電路板上的時鐘信號頻率。連接探頭到時鐘信號的測試點，確保探頭接地良好，避免引入干擾。

　　1.信號捕獲：調整垂直縮放，使時鐘信號的波形顯示在屏幕中間。調整水平時基，顯示多個完整周期。

　　2.自動測量：按下“MEASURE”按鈕，選擇“Frequency”。示波器將立即顯示時鐘信號的頻率。

　　3.手動測量：啟用光標，分別放置在一個時鐘周期的開始和結束，讀取光標之間的時間差（ΔT）。計算頻率f=1/ΔT。

　　4.頻譜分析：進入頻譜分析模式，選擇適當的頻率范圍和分辨率帶寬。觀察頻譜圖上的主頻峰值，即為時鐘信號的頻率。

　　通過以上步驟和技巧，您可以利用泰克MDO3104混合域示波器精確測量各種信號的頻率。無論是自動測量還是手動計算，示波器都能提供高效、準確的結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
