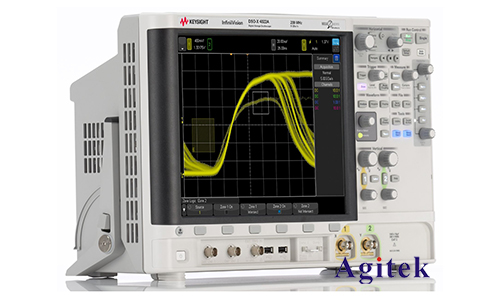

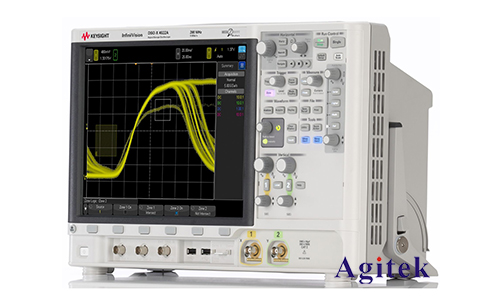

安捷倫示波器（現為是德科技，Keysight Technologies）的阻抗設置是測試和測量過程中非常重要的一部分。正確設置阻抗可以確保信號的準確性，減少反射和其他信號失真問題。本文將詳細介紹如何在安捷倫示波器上進行阻抗設置。

　　什么是阻抗匹配

　　在信號傳輸過程中，阻抗匹配是確保信號完整性的重要因素。當信號源、傳輸路徑和負載的阻抗相等時，信號傳輸?shù)男首罡撸瓷渥钚　Ｔ谑静ㄆ魇褂弥校Ｒ?jiàn)的阻抗值是50歐姆和高阻（通常是1M歐姆）。50歐姆阻抗通常用于高速數字信號和高頻模擬信號的測量，而高阻一般用于低頻或直流信號的測量。

　　示波器阻抗設置的重要性

　　在進行高頻測量時，如果阻抗不匹配，信號會在傳輸線中反射，導致測量誤差。特別是在高速數字信號測量中，反射會導致波形失真，使得測量結果不準確。通過正確設置阻抗，可以確保信號在傳輸過程中盡可能地保持其原始形態。

　　設置安捷倫示波器的輸入阻抗

　　1.確定信號類型和頻率范圍：

　　在設置阻抗之前，首先需要確定你要測量的信號類型和頻率范圍。對于低頻信號和直流信號，通常選擇高阻（1M歐姆）輸入阻抗。而對于高頻信號，50歐姆輸入阻抗是更好的選擇。

　　2.訪問示波器的通道設置：

　　打開示波器，選擇你要使用的通道。通常在前面板或屏幕上可以看到不同通道的設置選項。

　　3.進入通道設置菜單：

　　通過觸摸屏或旋鈕選擇通道設置菜單。在這個菜單中，你可以看到很多關于通道的設置選項，包括輸入阻抗。

　　4.選擇輸入阻抗：

　　在通道設置菜單中，找到輸入阻抗選項。這里通常會有兩個選擇：1M歐姆和50歐姆。根據你的信號類型選擇合適的阻抗。

　　-50歐姆輸入阻抗：適用于高頻信號，如RF信號或高速數字信號。50歐姆阻抗能夠最大限度地減少反射和信號失真。

　　-1M歐姆輸入阻抗：適用于低頻信號和直流信號。高阻抗輸入對低頻信號的影響較小，可以提供更好的測量精度。

　　5.確認設置并檢查：

　　選擇合適的阻抗后，確認設置。可以通過測量已知信號源，檢查示波器顯示的波形是否準確來驗證設置是否正確。

　　常見的阻抗匹配問題

　　1.反射和信號失真：

　　阻抗不匹配會導致信號在傳輸線上反射，尤其是在高頻測量中。這種反射會導致波形失真，影響測量結果。

　　2.信號衰減：

　　如果阻抗不匹配，信號的幅度可能會減小，導致測量誤差。特別是在測量高頻小信號時，衰減會更加明顯。

　　3.頻率響應變化：

　　不匹配的阻抗會改變系統的頻率響應，影響信號的頻譜特性。這對于需要準確頻譜測量的應用來說是不可接受的。

　　實際案例和應用

　　高速數字信號測量

　　在測量高速數字信號時，例如USB、HDMI或PCIe信號，通常需要使用50歐姆輸入阻抗。這些信號的頻率范圍通常在幾百兆赫茲到幾千兆赫茲之間，如果不使用50歐姆匹配，會有顯著的反射和失真。

　　低頻模擬信號測量

　　在測量低頻模擬信號時，例如音頻信號或傳感器輸出信號，通常使用高阻（1M歐姆）輸入阻抗。這些信號的頻率通常較低，使用高阻抗可以避免信號衰減，確保測量精度。

　　正確設置安捷倫示波器的輸入阻抗是確保測量準確性的重要步驟。了解你的信號類型和頻率范圍，選擇合適的阻抗設置，可以最大限度地減少信號反射和失真。希望本文能夠幫助你在使用安捷倫示波器進行測量時更加得心應手，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
