泰克MDO3054示波器在電子測量中準確性和可靠性這方面的杰出工具。本文將詳細介紹如何使用泰克MDO3054示波器測量電流。

　　1.泰克MDO3054示波器簡介

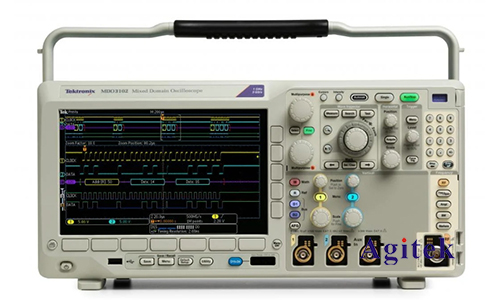

　　泰克MDO3054是一款高性能的示波器，具有500 MHz的帶寬和5 GS/s的采樣率。它集成了多功能性，能夠同時測量模擬信號和數字信號，甚至可以進行頻譜分析。其人性化的設計和強大的功能，使其成為工程師在各種應用場景中的理想選擇。

　　2.電流測量的基本原理

　　測量電流的方法有很多種，通常包括直接測量和間接測量。直接測量需要串聯一個電流表，而間接測量則利用電壓和已知的電阻值，通過歐姆定律（I=V/R）來計算電流。在使用泰克MDO3054示波器進行電流測量時，我們一般采用間接測量法，通過測量電阻上的電壓降來推算電流。

　　3.準備工作

　　在開始測量之前，需要進行一些準備工作：

　　1.選擇合適的電流探頭：泰克提供了多種電流探頭，例如TCP0030A，其量程可以達到30A，帶寬高達120 MHz。選擇合適的探頭至關重要，確保探頭的量程和帶寬滿足測量需求。

　　2.校準電流探頭：在使用探頭之前，務必進行校準。泰克MDO3054示波器提供了自動校準功能，用戶只需按照屏幕提示操作即可完成校準。

　　3.設置示波器參數：根據測量對象的特性，設置適當的時間基準和垂直刻度。例如，對于低頻信號，可以選擇較長的時間基準，而高頻信號則需要較短的時間基準以捕捉更多細節。

　　4.連接和測量

　　1.連接電流探頭：將電流探頭正確連接到被測電路，并確保連接牢固，以避免測量誤差。探頭的示波器端連接到MDO3054的輸入通道。

　　2.選擇測量模式：在示波器上選擇電流測量模式，并設置合適的單位和量程。MDO3054可以自動識別泰克的智能探頭，并調整相應的設置。

　　3.觀察波形：打開電源，開始測量。您可以在示波器屏幕上實時觀察到電流波形。通過調整示波器的時間基準和垂直刻度，可以更清晰地看到波形的細節。

　　4.數據分析：利用MDO3054強大的分析功能，可以對測得的電流波形進行進一步分析。例如，可以使用光標功能精確測量波形的峰值電流和平均電流，或者利用FFT功能分析信號的頻譜特性。

　　5.人性化設計

　　泰克MDO3054示波器的設計充分考慮了用戶的需求，以下是一些特別的人性化設計：

　　1.直觀的用戶界面：MDO3054采用大尺寸、高分辨率的觸摸屏，使操作更加直觀。菜單布局合理，用戶可以快速找到所需功能，極大地提升了操作效率。

　　2.自動設置功能：示波器具備一鍵自動設置功能，可以快速調整到**測量狀態，尤其適用于初學者或需要快速獲取測量結果的場合。

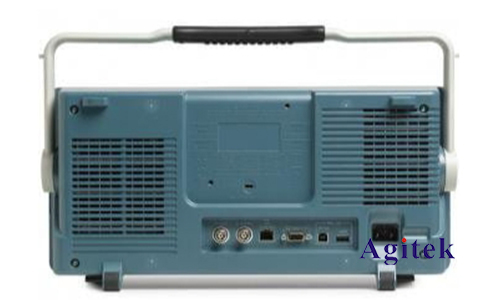

　　3.豐富的連接選項：MDO3054提供了USB、LAN、HDMI等多種接口，方便數據傳輸和遠程控制。此外，用戶還可以通過泰克的TBS應用程序，實現手機或電腦對示波器的遠程控制。

　　4.模塊化設計：MDO3054的模塊化設計使得用戶可以根據實際需求靈活配置功能模塊。例如，可以添加任意波形發生器模塊，實現更加復雜的信號測試。

　　6.實際案例

　　讓我們通過一個實際案例來說明如何使用泰克MDO3054測量電流。假設您需要測量一個開關電源的輸出電流波形，以評估其性能。

　　1.選擇和校準電流探頭：使用TCP0030A電流探頭，并進行校準。

　　2.連接電流探頭：將探頭連接到開關電源的輸出電路。

　　3.設置示波器：選擇電流測量模式，調整時間基準和垂直刻度。

　　4.觀察和分析波形：打開電源，觀察電流波形，并使用示波器的分析功能測量電流的峰值和紋波電流。

　　通過以上步驟，您可以獲得精準的測量數據，進而對開關電源的性能進行評估。

　　泰克MDO3054示波器憑借其高性能和人性化設計，為電流測量提供了強有力的支持。從準備工作、連接測量到數據分析，MDO3054的每一步操作都體現了其設計上的用心，為工程師的日常工作帶來了極大的便利，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
