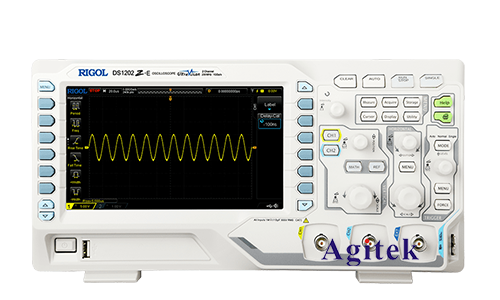

普源DS1102Z-E是一款功能強大的數字示波器，它可以用于測量各種電信號的頻率。本文將詳細介紹使用普源DS1102Z-E數字示波器測量頻率的方法，包括基本操作、參數設置、測量結果分析等內容。

　　基本操作

　　1.連接被測信號：將被測信號連接到示波器的輸入通道。

　　2.設置時間基：選擇合適的水平時間基，以確保信號在屏幕上顯示完整。

　　3.設置觸發：選擇合適的觸發模式和觸發電平，以穩定地捕獲信號。

　　4.測量頻率：使用示波器的測量功能，選擇頻率測量模式，即可得到被測信號的頻率值。

　　參數設置

　　在測量頻率之前，需要設置以下參數：

　　時間基：選擇合適的水平時間基，以確保信號在屏幕上顯示完整。一般情況下，建議將時間基設置為信號周期的幾倍。

　　觸發：選擇合適的觸發模式和觸發電平，以穩定地捕獲信號。建議使用邊沿觸發模式，并設置觸發電平為信號幅度的50%。

　　測量模式：選擇頻率測量模式，即可得到被測信號的頻率值。

　　測量結果分析

　　測量完成后，需要對測量結果進行分析，以判斷測量結果的準確性。

　　觀察信號波形：觀察信號波形是否穩定，是否有明顯的失真或噪聲。

　　分析測量結果：分析測量結果是否符合預期，是否有明顯的誤差。

　　必要時進行校準：如果測量結果存在明顯的誤差，則需要對示波器進行校準。

　　注意事項

　　在測量頻率之前，需要確保被測信號的幅度和頻率在示波器的測量范圍內。

　　選擇合適的水平時間基和觸發參數，以確保信號穩定地顯示在屏幕上。

　　仔細分析測量結果，判斷測量結果的準確性。

　　必要時進行校準，以確保測量結果的準確性。

　　使用普源DS1102Z-E數字示波器測量頻率，需要進行一系列的操作和設置。通過設置時間基、觸發、測量模式等參數，可以得到被測信號的頻率值。在測量過程中，需要觀察信號波形、分析測量結果，并進行必要的校準，以確保測量結果的準確性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
