同軸連接器在現代電子系統中扮演著至關重要的角色，它們負責信號在不同設備之間的高效傳輸。為了確保同軸連接器的性能和可靠性，對其進行測試是必不可少的。矢量網絡分析儀(VNA)是一種功能強大的測試儀器，可以精確地測量同軸連接器的阻抗、反射系數、插入損耗等參數。羅德與施瓦茨(R&S)是全球領先的測試測量?jī)x器制造商，其矢量網絡分析儀以高精度、高穩定性和易用性著稱。本文將介紹使用羅德與施瓦茨矢量網絡分析儀測試同軸夾具的步驟和注意事項。

　　一.測試準備

　　2.1儀器和設備

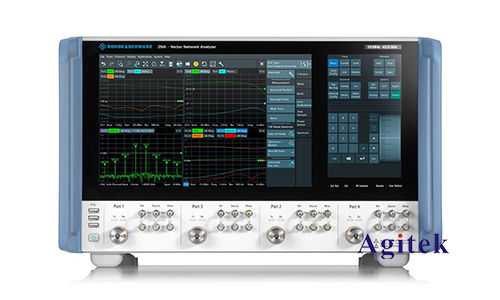

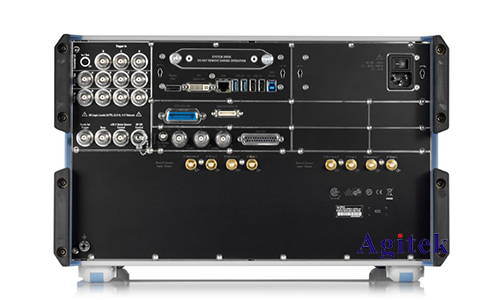

　　羅德與施瓦茨矢量網絡分析儀

　　同軸夾具

　　標準同軸電纜

　　適配器

　　計算機

　　2.2測試設置

　　將矢量網絡分析儀的端口1和端口2連接到同軸夾具的兩端。

　　使用標準同軸電纜連接矢量網絡分析儀的端口3和端口4。

　　使用適配器將同軸夾具連接到測試端口。

　　將矢量網絡分析儀連接到計算機，并安裝必要的軟件。

　　2.3測試參數設置

　　設置測試頻率范圍。

　　設置測試步長。

　　設置測試功率。

　　設置測試模式（例如，S參數、阻抗、反射系數等）。

　　二.測試過程

　　啟動矢量網絡分析儀，并進行校準。

　　開始測試，矢量網絡分析儀將自動測量同軸夾具的阻抗、反射系數、插入損耗等參數。

　　將測試結果保存到計算機，以便進行分析和記錄。

　　三.測試結果分析

　　檢查測試結果，確保同軸夾具的性能符合設計要求。

　　分析測試結果，找出同軸夾具可能存在的問題。

　　根據測試結果，優化同軸夾具的設計和制造工藝。

　　四.注意事項

　　測試過程中，確保同軸夾具的連接牢固，避免接觸不良。

　　測試環境應保持清潔干燥，避免灰塵和水分的影響。

　　測試完成后，應及時斷開矢量網絡分析儀和同軸夾具的連接。

　　定期校準矢量網絡分析儀，確保測試結果的準確性。

　　使用羅德與施瓦茨矢量網絡分析儀測試同軸夾具可以有效地評估同軸連接器的性能和可靠性。通過對測試結果的分析，可以優化同軸夾具的設計和制造工藝，提高其質量和可靠性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
