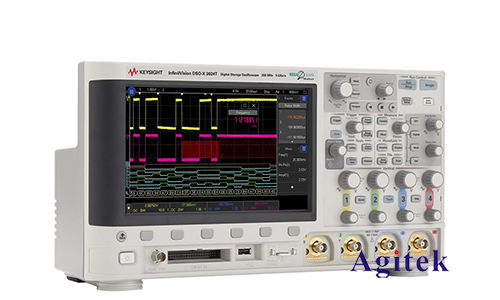

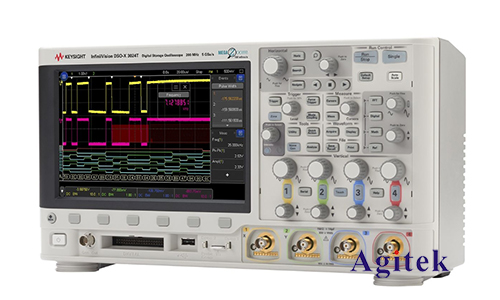

示波器是電子測量中必不可少的工具，用于觀察和分析電信號。安捷倫示波器是業內領先的示波器品牌，以其高精度、高帶寬和易用性而聞名。倍率設置是示波器的一個重要參數，它決定了信號在示波器屏幕上的垂直放大倍數。本文將深入探討安捷倫示波器倍率設置的原理、設置步驟和注意事項。

　　倍率設置的原理

　　倍率設置本質上是調整示波器輸入信號的增益。示波器的垂直放大器將輸入信號放大到適合屏幕顯示的水平。倍率設置決定了放大器的增益，從而影響信號在屏幕上的高度。

　　安捷倫示波器通常提供多種倍率設置，從1 mV/div到10 V/div不等。其中，"mV/div"表示每格代表的電壓值。例如，如果倍率設置為10 mV/div，則屏幕上每格的高度代表10 mV的電壓。

　　倍率設置的步驟

　　設置安捷倫示波器的倍率非常簡單，只需按照以下步驟操作：

　　1.選擇通道：首先，選擇要設置倍率的通道。

　　2.進入菜單：按示波器面板上的"垂直"或"通道"按鈕。

　　3.選擇倍率：在垂直菜單中，找到"倍率"或"增益"選項。使用旋鈕或箭頭鍵選擇所需的倍率。

　　4.確認設置：按"應用"或"確定"按鈕確認設置。

　　注意事項

　　在設置倍率時，需要考慮以下注意事項：

　　信號幅度：倍率設置應根據信號幅度進行調整。如果倍率設置過高，信號可能會超出屏幕范圍；如果設置過低，信號可能難以觀察。

　　垂直分辨率：倍率設置也會影響示波器的垂直分辨率。設置較高的倍率可以提高分辨率，但可能會導致信號失真。

　　帶寬限制：示波器的帶寬限制會影響不同倍率設置下的信號保真度。在高倍率設置下，示波器的帶寬限制可能會影響信號的準確性。

　　探頭衰減：如果使用探頭，需要考慮探頭衰減。探頭衰減會降低信號幅度，因此需要將倍率設置乘以探頭衰減值。

　　**實踐

　　為了獲得**的示波器測量結果，建議遵循以下**實踐：

　　使用自動設置：許多安捷倫示波器提供自動設置功能，可以根據輸入信號自動調整倍率。

　　從低倍率開始：從較低的倍率設置開始，然后逐漸增加倍率，直到信號清晰可見。

　　避免過高的倍率：過高的倍率可能會導致信號失真和噪聲放大。

　　考慮探頭衰減：如果使用探頭，請將倍率設置乘以探頭衰減值。

　　倍率設置是安捷倫示波器的一個重要參數，它決定了信號在屏幕上的垂直放大倍數。通過正確設置倍率，可以優化信號顯示，提高測量精度。遵循本文中概述的原理、步驟和注意事項，可以確保有效地設置安捷倫示波器的倍率，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
