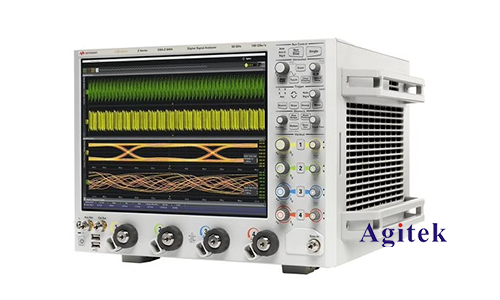

在電子領域中，眼圖是一種用于評估數字信號質量和信號間干擾的重要工具。眼圖通過顯示多個數據位的時間重疊圖案，提供了對信號完整性和傳輸性能的直觀分析。是德是一家領先的測試和測量?jī)x器制造商，其DSOZ634A示波器是一款專業的眼圖測試儀器，廣泛應用于通信、計算機、高速串行接口和光纖傳輸?shù)阮I(lǐng)域。本文將介紹是德DSOZ634A示波器的基本原理和應用，以及它在眼圖測試中的優勢。

　　一、是德DSOZ634A示波器基本原理：

　　DSOZ634A示波器采用了先進的實時采樣技術和高帶寬模擬前端，能夠?qū)崟r(shí)捕獲高速數字信號，并生成精確的眼圖。其基本原理包括以下幾個方面：

　　高速采樣：DSOZ634A示波器具備高達60 GHz的實時采樣速度，能夠捕獲高頻率的信號變化，確保眼圖的準確性和可靠性。

　　高分辨率：該示波器具備10位垂直分辨率和20 GS/s的采樣率，能夠細致地顯示信號的細節和微小變化，提供更準確的眼圖分析結果。

　　多通道同步采樣：DSOZ634A示波器支持多通道同步采樣，可以同時捕獲多個信號源的數據，并通過眼圖分析比較它們之間的時序差異，幫助用戶評估信號間的干擾情況。

　　二、是德DSOZ634A示波器在眼圖測試中的應用：

　　DSOZ634A示波器在眼圖測試中具有廣泛的應用，下面列舉幾個主要的應用場景：

　　高速串行接口測試：DSOZ634A示波器可用于測試和分析高速串行接口的眼圖，如PCI Express、USB、Thunderbolt、HDMI等接口。通過觀察眼圖的開口度、抖動等指標，可以評估接口的傳輸性能和穩定性，并幫助調試和優化系統設計。

　　光纖傳輸測試：光纖通信中的眼圖測試對于評估光纖傳輸鏈路的質量至關重要。DSOZ634A示波器可以通過光電轉換器將光信號轉換為電信號進行眼圖分析。它可以用于評估光纖傳輸系統的信號質量、檢測光纖中的衰減和色散等問題，以及幫助確定光纖通信系統的**參數配置。

　　高速通信系統測試：在高速通信系統中，如光纖通信、以太網等，信號的傳輸質量對系統性能至關重要。DSOZ634A示波器可以用于分析和優化系統中的眼圖，以確保信號的完整性和穩定性。通過測量眼圖的開口度、抖動、上升/下降時間等參數，可以判斷信號的傳輸質量，并幫助定位和解決信號干擾或時序問題。

　　設備互連和布線分析：眼圖測試不僅可以用于評估通信接口和傳輸鏈路的性能，還可以用于分析設備互連和布線的質量。DSOZ634A示波器可以捕獲設備之間的信號交互情況，并顯示眼圖，以評估信號的完整性和傳輸質量。這有助于檢測潛在的信號干擾或反射問題，并指導設備布線的優化。

　　三、是德DSOZ634A示波器的優勢：

　　DSOZ634A示波器作為是德的高端產品，在眼圖測試中具有以下幾個顯著的優勢：

　　高性能：DSOZ634A示波器具備高速采樣率、高垂直分辨率和寬帶寬，可以精確地捕獲和顯示高頻率的信號變化。

　　多通道同步：支持多通道同步采樣，能夠同時捕獲多個信號源的數據，提供更全面的眼圖分析和比較。

　　全面的信號分析：除了眼圖顯示，DSOZ634A示波器還提供豐富的信號分析工具，如頻譜分析、時域分析、協議解碼等，幫助用戶全面了解信號的特性和性能。

　　用戶友好的界面：該示波器采用直觀的用戶界面和豐富的操作功能，使得眼圖測試和分析變得簡單易用，即使對于初學者也能輕松上手。

　　是德DSOZ634A示波器是一款功能強大的眼圖測試儀器，廣泛應用于通信、計算機、高速串行接口和光纖傳輸?shù)阮I(lǐng)域。通過其高性能的采樣率、多通道同步采樣和全面的信號分析功能，DSOZ634A示波器能夠準確地捕獲和分析眼圖，幫助用戶評估信號質量、定位干擾問題，并優化系統性能，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
