一般來說，在觀察信號時，操作示波器的順序是在直流耦合模式下使用較大的垂直刻度來觀察信號的整體波形和電壓。然后根據具體的信號特征調整較小的垂直刻度、垂直偏移、水平基礎、觸發等，使波形更穩定、更直觀地顯示在示波器屏幕上。

　　然而，在測量直流電壓紋波時，用戶經常發現，當垂直刻度調整到適當值（如小于10mv/格）時，波形通常無法通過調整垂直偏移調整到屏幕中間。這是因?yàn)樗惺静ㄆ鞯钠梅秶谳^小的垂直刻度下遠低于正常值。

　　例如，Keysight4000X示波器在2mv/格或5mv/格時最大偏置能力僅為5V。

　　大多數示波器在100mV/格以下時只有2V偏置能力。

　　這樣，我們就不能用直流耦合來測量最常用的3.3V，5V、12V、24V等直流電壓紋波，在這種情況下，只能使用交流耦合來觀察電壓紋波。

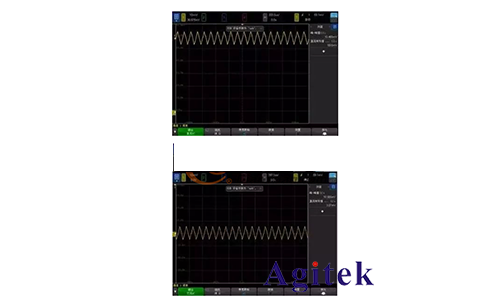

　　交流耦合是指在進入示波器采樣系統之前，通過高通濾波器（隔離電容器）輸入信號。直流分量和低于10Hz的低頻分量均被過濾掉。通過交流耦合，用戶可以在不使用任何偏置的情況下以較小的垂直刻度觀察電壓紋波。

　　然而，交流耦合主要用于解決示波器偏置能力不足的問題，因?yàn)榻涣黢詈蠝y試信號無法觀察電壓大小和低頻擾動。

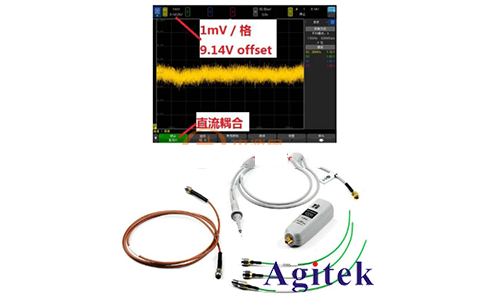

　　N7020A是德科技提供的專用電源完整性測試探頭，除了行業內底噪最低、高帶寬和專用紋波測量外，該探頭還提供了1:除了衰減，還有其強大的偏置能力:24V的電壓偏置能力可以在1mv/格的垂直刻度下支撐，是目前測量電壓紋波的**選擇，尤其是超低紋波。
