示波器一般有四種常見的采集模式:正常采集模式、峰值采集模式、平均采集模式和高分辨率采集模式。不同的采集模式適用于觀察不同的信號或測量不同的目的。當然，如果采集模式選擇不當，可能會得到完全錯誤的測試結果。

　　今日，我將向您介紹示波器的采集模式。

　　01標準采集模式

　　在這種模式下，示波器會以當前的采樣率等間隔采樣信號，標準采樣模式最大限度地保證了信號的初始狀態，是用戶最常用的采樣模式。

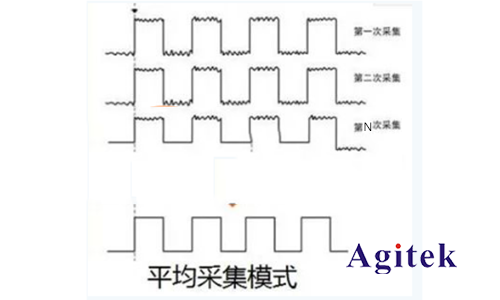

　　02平均采集模式

　　在這種模式下，示波器會平均多次采集結果，以降低噪音，提高垂直分辨率。在平均模式下，示波器具有**的除噪能力。但請注意，平均模式只適用于觸發穩定的周期性信號。請注意，這種采集模式不適合測量單個信號。如果采用平均采集模式測量非周期性信號，會得到完全錯誤的結果。

　　此外，平均波形數量越高，顯示的波形對波形變化的響應就越慢。你必須在波形對變化的響應速度和信號中顯示的噪聲降低程度之間妥協。

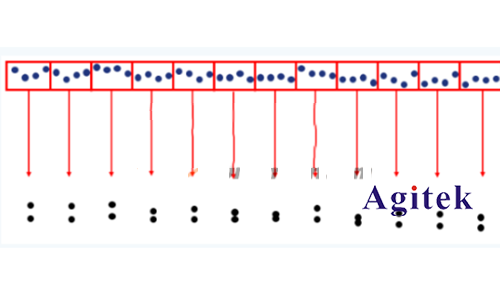

　　03高分辨率采集模式

　　與平均采集模式不同，高分辨率采集模式是在提高示波器垂直分辨率的同時，平均同一采集中的順序采樣點。

　　因此，這種模式也可以用于單次或非周期性信號，不會減緩波形捕獲速度。然而，高分辨率模式以犧牲帶寬為代價來提高測試精度。因此，在測試高頻信號時，應仔細選擇高分辨率模式，確認當前的采樣率是否能滿足測試帶寬的要求。

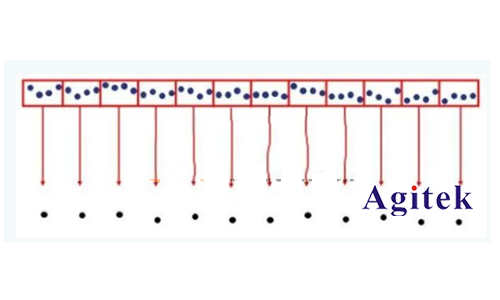

　　04峰值采集模式

　　正如其名稱所示，峰值檢測模式是指在同一采集中的順序樣本中只選擇最大值和最小值，在示波器實時采樣率不足時，常用于捕捉罕見事件和毛刺。

　　了解這些常見的收集模式非常重要。在這個視頻的實際演示中，我們可以看到標準收集模式可以觀察到信號中的噪聲，信號在峰值收集模式下的噪聲更加明顯，而在平均收集模式和高分辨率收集模式下，隨機噪聲幾乎看不到。根據被測信號的類型和測試目的，設置相應的收集模式可以幫助我們更好地觀察波形，更快地發現和解決問題。

       以上就是示波器采集模式如何選擇的相關介紹，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
