工程師在使用測試儀器時，應首先了解測量?jī)x器的基本原理，以便正確使用儀器。示波器的基本工作原理是什么？使用中應注意的事項是什么？以下是安泰測試篩選示波器的一些基本原理和使用注意事項：

一、示波器--原理簡介

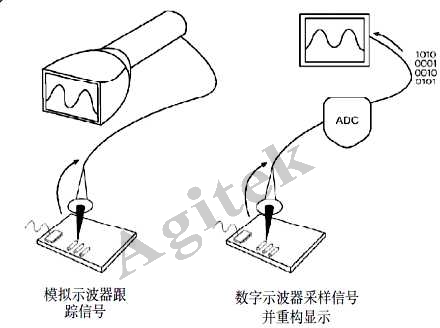

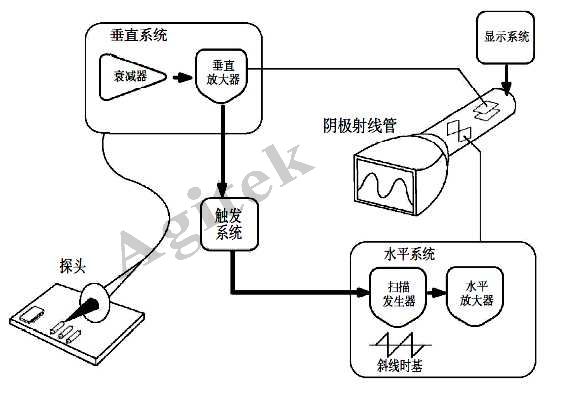

      模擬示波器：在本質上，模擬示波器工作方式是直接測量信號電壓，并通過從左到右穿過示波器屏幕的電子束在垂直方向描繪電壓。

       與模擬示波器不同，數字示波器通過模數轉換器（ADC）把被測電壓轉換為數字信息。它捕獲的是波形的一系列樣值（采樣定理），并對樣值進行存儲，處理。隨后，數字示波器在顯示屏上重構波形。

       數字存儲示波器（DSO)：組成DSO的一些子系統與模擬示波器的一些部分相似。但是，DSO包含更多的數據處理子系統，它能夠收集顯示整個波形的數據，并以數字形式表示波形信息。這樣，利用示波器本身或外部計算機，方便對信號進行分析、存檔、打印和其他的處理。

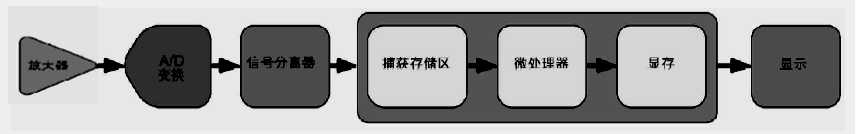

從捕獲信號到在屏幕上顯示波形，DSO采用串行的處理體系結構。

       數字熒光示波器（DPO)：DPO的第一階段（輸入）與模擬示波器相似，第二階段與DSO相似（ADC）。但是，在模數轉換后，DPO與原來的示波器相比就有顯著的不同之處。

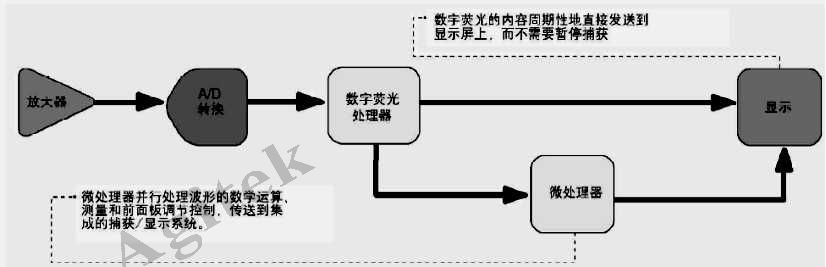

DPO使用并行體系結構來捕獲、顯示和分析信號。

二、示波器--特別注意：浮地測量

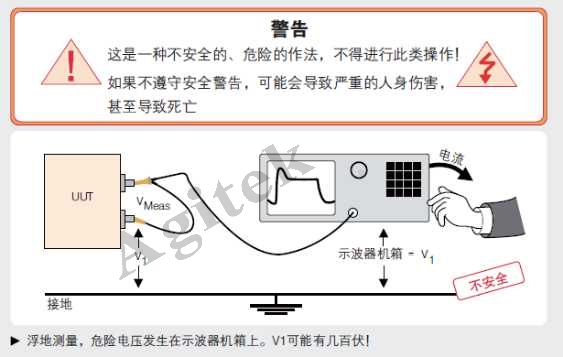

       示波器的通道地、機殼都通過AC輸入地線與大地相連，在測量浮地目標（如電源輸出端，相對大地電平不可預計）時，可能會形成回路燒毀探頭/示波器。
通過斷開與大地的連接（使用2芯電源線/隔離變壓器），將示波器“浮地”。這種做法不但會導致測量結果不準確，會使示波器機殼帶電，容易造成人身安全問題。

三、示波器--浮地測量解決方法
       使用差分探頭，可以通過大部分示波器進行浮地測量。但差分探頭仍有仍有一條電阻路徑接地，存在很小的泄露電流；

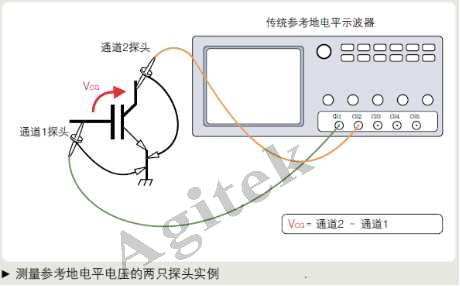

     “A-B”測量（偽差分測量）：使用傳統示波器和兩個相同型號的無源電壓探頭分別測量?jī)蓚€(gè)測試點，兩個探頭的地線接到大地。CH1-CH2即可得到被測兩點之間的電壓波形；
選用TPS2000B/THS3000系列隔離輸入示波器。提供真正的、完整的通道到通道和通道到電源線隔離能力。在使用隔離輸入示波器進行浮地測量時，必須使用專門實際的無源探頭。
