TBS2102B數字存儲示波器
模擬帶寬：100 MHz
采樣率：up to 2 GS/s
記錄長度：5 Mpoints
模擬通道：2
廠商名稱：泰克/TEKTRONIX
產品型號：TBS2102B
市場價格：￥ (僅供參考)
- 詳細說明
- 產品參數
TEKTRONIX泰克TBS2102B數字存儲示波器
主要性能指標
2個模擬通道型號
100 MHz帶寬，高達2 GS/s采樣率
所有通道上5 M記錄長度
5年保修
主要特點
具有15個水平網格的9英寸WVGA彩色顯示器顯示信號增加50%
TekVPI探頭接口支持有源探頭、差分探頭和電流探頭，支持自動定標和單位
全新前端設計可實現更精確的測量
32種自動測量和FFT功能，快速分析波形
搜索和標記功能，輕松識別采集波形中發生的事件
HelpEverywhere?為新用戶提供有益的屏顯小貼士
內置示波器介紹手冊，提供操作說明和示波器基礎知識
儀器用戶界面和前面板面飾被翻譯成10種語言
連接
前面板上的USB 2.0主控端口，可快速簡便地存儲數據
后面板上USB 2.0設備端口，簡便地連接PC
10/100BASE-T以太網端口，用來通過局域網進行遠程控制
Wi-Fi接口提供了無線通信功能1
教育
課件功能，在顯示器上提供實驗練習指引
全面兼容教育應用中的TekSmartLab實驗管理軟件
可以禁用自動設置、光標和自動測量，幫助教育工作者向?qū)W生講授基礎概念

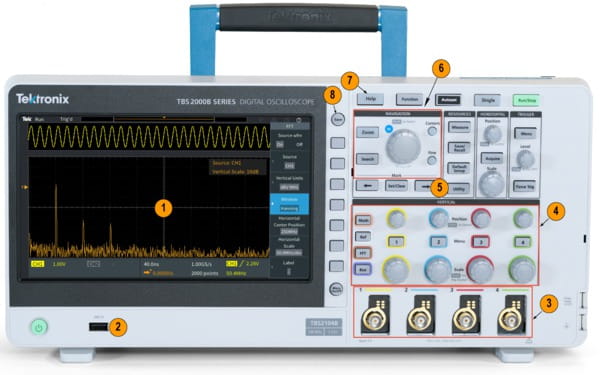

TBS2102B 前面板
| 圖像參考 | 說明 |
|---|---|
| 1 | 9英寸大顯示器 |
| 2 | 保存/調出用 USB 端口 |
| 3 | TekVPI 探頭接口，與無源和有源探頭結合使用 |
| 4 | 各通道專用控制旋鈕 |
| 圖像參考 | 說明 |
|---|---|
| 5 | 搜索感興趣事件 |
| 6 | 用于導航、縮放和光標的多用途旋鈕 |
| 7 | 各功能幫助 |
| 8 | 一鍵保存 |

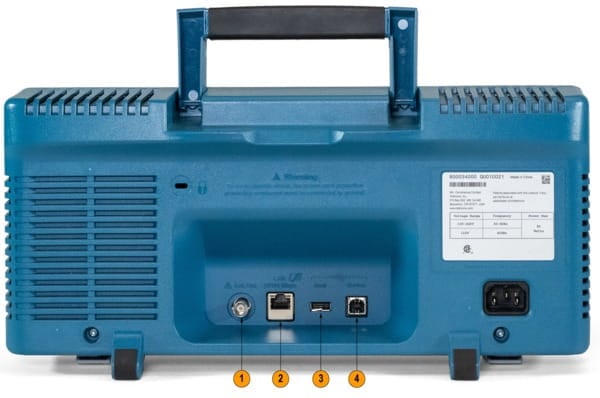

TBS2102B 后面板
| 圖像參考 | 說明 |
|---|---|
| 1 | 輔助輸出信號 |
| 2 | 遠程連接以太網 |
| 3 | 用于 WiFi 連接的USB 端口 |
| 4 | 用于遠程連接的USB TMC |
型號概述
| 型號 | TBS2072B | TBS2074B | TBS2102B | TBS2104B | TBS2202B | TBS2204B |
|---|---|---|---|---|---|---|
| 模擬通道 | 2 | 4 | 2 | 4 | 2 | 4 |
| 帶寬 | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| 最大采樣率 | 2 GS/s – 半通道 1 GS/s – 全通道 | 2 GS/s – 半通道 1 GS/s – 全通道 | 2 GS/s – 半通道 1 GS/s – 全通道 | 2 GS/s – 半通道 1 GS/s – 全通道 | 2 GS/s – 半通道 1 GS/s – 全通道 | 2 GS/s – 半通道 1 GS/s – 全通道 |
| 記錄長度 | 5 M點 | 5 M點 | 5 M點 | 5 M點 | 5 M點 | 5 M點 |
外觀尺寸
TBS2xx2B：
高:174.9毫米(6.89英寸)
寬:372.4毫米(14.66英寸)
厚度：103.3 mm(4.07英寸)
TBS2xx4B：
高:201.5毫米(7.93英寸)
寬:412.8毫米(16.25英寸)
厚度：128.1 mm(5.04英寸)
重量
TBS2xx2B：
2.62 kg(5.8磅)，獨立式儀器
5.1 kg(11.2磅)，在包裝用于國內運輸時。
TBS2xx4B：
4.17 kg(9.2磅)，獨立式儀器。
7 kg.(15.4 lbs)，為國內運輸而包裝后。
散熱間隙
儀器左側和后面要求50 mm(2英寸)。
EMC、環境和安全
溫度
工作狀態：
0°C~+50°C(+32oF~122oF)
非工作狀態：
-40°C至+71°C，（-40oF至160oF）
訂貨信息
型號
| 產品 | 支持的儀器 |
|---|---|
| TBS2072B | 70 MHz 帶寬, 2 GS/s 采樣率, 2 通道數字存儲示波器, 5 M 點記錄長度, 5 年保修。校準標準證明。 |
| TBS2074B | 70 MHz 帶寬, 2 GS/s 采樣率, 4 通道數字存儲示波器, 5 M 點記錄長度, 5 年保修。校準標準證明。 |
| TBS2102B | 100 MHz 帶寬, 2 GS/s 采樣率, 2 通道數字存儲示波器, 5 M 點記錄長度, 5 年保修。校準標準證明。 |
| TBS2104B | 100 MHz 帶寬, 2 GS/s 采樣率, 4 通道數字存儲示波器, 5 M 點記錄長度, 5 年保修。校準標準證明。 |
| TBS2202B | 200 MHz 帶寬, 2 GS/s 采樣率, 2 通道數字存儲示波器, 5 M 點記錄長度, 5 年保修。校準標準證明。 |
| TBS2204B | 200 MHz 帶寬, 2 GS/s 采樣率, 4 通道數字存儲示波器, 5 M 點記錄長度, 5 年保修。校準標準證明。 |
帶寬升級選項
| 選項 | 支持的儀器 |
|---|---|
| SUP2-BW7T102 | 在 2 通道 TBS2000B系列示波器上從 70 MHz 升級到 100 MHz |
| SUP2-BW7T104 | 在 4 通道 TBS2000B系列示波器上從 70 MHz 升級到 100 MHz |
| SUP2-BW7T202 | 在 2 通道 TBS2000B系列示波器上從 70 MHz 升級到 200 MHz |
| SUP2-BW7T204 | 在 4 通道 TBS2000B系列示波器上從 70 MHz 升級到 200 MHz |
| SUP2-BW10T202 | 在 2 通道 TBS2000B系列示波器上從 100 MHz 升級到 200 MHz |
| SUP2-BW10T204 | 在 4 通道 TBS2000B系列示波器上從 100 MHz 升級到 200 MHz |
標準附件
| TPP0200 | 200 MHz, 10x 無源探頭 (每條模擬通道一只) 200 MHz型號 |
| TPP0100 | 100 MHz, 10x 無源探頭 (每條模擬通道一只) 70 MHz和 100 MHz 型號 |
| 071-3635-xx | 合規和安全說明 |
| 077-1149-xx | 程序員手冊，分為 |
| - | 電源線 |
| - | 校準證書，記錄美國國家計量學會和 ISO9001 質量體系認證的溯源性 |
推薦附件
泰克提供 100 多種不同的探頭，可以滿足您的各種應用需求。
| 附件 | 說明 |
|---|---|
| P5100A | 2.5 kV，500 MHz，100X 高壓無源探頭 |
| TDP0500 | 500 MHz TekVPI? 差分電壓探頭，±42 V 差分輸入電壓 |
| THDP0200 | ±1.5 kV，200 MHz 高壓差分探頭 |
| THDP0100 | ±6 kV，100 MHz 高壓差分探頭 |
| TAP1500 | 1.5 GHz TekVPI? 有源電壓探頭 |
| TCP0020 | 50 MHz TekVPI? 20 A AC/DC 電流探頭 |
| TCP0030A | 120 MHz TekVPI? 30 A AC/DC 電流探頭 |
| TCP0150 | 20 MHz TekVPI? 150 A AC/DC 電流探頭 |
| TCP2020 | 50 MHz BNC 20 A AC/DC 電流探頭 |
| P5200A | 50 MHz，50X/500X 高壓差分探頭 |
| P5202A2 | 100 MHz, 640 V 高壓差分探頭 |
| P5205A2 | 100 MHz, 1.3 kV 高壓差分探頭 |
| P5210A2 | 50 MHz, 5.6 kV 高壓差分探頭 |
