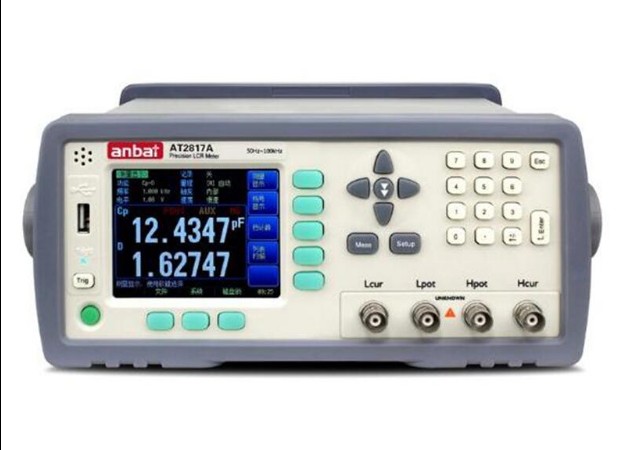

最新升級的AT3817A采用真彩TFT-LCD顯示，全中文操作界面(可配置成英文界面)。采用大字體顯示，讀數更加直觀,用于實驗室質量控制，進料檢驗以及元器件分選，AT3817A為10Hz～100kHz連續頻點，分辨率為0.001Hz。測試信號電平0.01Vrms～2.00Vrms（10mV步進），相對于AT28系列增加了DCR測量以及內部直流偏壓(DC BIAS, ±2.5V)
AT3817A可同時對元件的4參數進行測試，每種參數都可任意配置，全新改進后的儀器，實現主副四參數全6位顯示，可掃描10種頻率或電平列表，還可對3組用戶頻率進行校正，提高準確度。內置比較器，通過HANDLER接口結合PLC完成元器件的自動分選。
技術規格
| 測量參數 | Cs-Rs,Cs-D,Cp-Rp,Cp-D,Lp-Rp,Lp-Q,Ls-Rs,Ls-Q,G-B,R-X,Z-θrad,Z-θdeg DCR |
| 監視參數 | Z, D, Q, θr, θd, R, X, G, B, Y, Vac, Iac, Δ, Δ% |
| 基本準確度 | 0.05%±5字 |
| 測試頻率 | 10Hz～100kHz（連續頻率，分辨率0.001Hz） |
| 顯示范圍 | L: 0.00001μH-999999H C: 0.00001pF - 999999μF R,Z: 0.00001Ω - 99.9999MΩ D:0.00001–9.99999 Q: 0.00001 – 99999.9 Δ%:-999999% - 999999% θ(deg): -179.999o - 179.999o?θ(rad) :-3.14159 – 3.14159 DCR: 0.00001Ω ~ 99.9999MΩ |
| 輸出阻抗 | 30Ω，50Ω和100Ω |
| 量程 | 自動、手動和標稱量程，9量程 |
| 最大讀數 | 全6位，主參數: 999999 副參數：999999 監視參數：999999 |
| 信號電平 | 0.01V～2.00V（10mV步進） |
| 測試速度 | 30次/秒10次/秒6次/秒3次/秒 可進行1-256次均 |
| 比較器 | 14檔分選，10組合格檔，1組不合格檔，1組附屬檔，2組主參數不合格檔 |
| 列表掃描 | 10組頻率和電平掃描測試 |
| 校準 | 開路/短路掃頻，3點頻清零和負載校準 |
| 文件 | 10組文件，保存所有用戶設置，1組文件實時保存系統數據 |
| 接口 | RS232C, ExHandler接口，標配USB磁盤接口 |
| 其它 | LCR自動選擇，真彩TFT-LCD顯示 儲存999個LCD畫面，觸發延遲，自動準位控制 |
| 電源要求 | 電壓：90VAC～250VAC 頻率：50Hz~60Hz 功率：最大20VA |
| 尺寸與重量 | 264 (寬)x107(高)x350 (深) ， 4kg |
| 附件 | ATL501A:測試線 ATL601: 測試夾具 ATL600 ATL108 |
| 可選附件 | ATL608 SMD貼片夾具 ATL508 SMD貼片測試夾 數據采集軟件 ATL508A SMD貼片測試夾 |
性能特征
● 真彩16M色，TFT-LCD顯示。
● 儲存999個LCD畫面檔案，觸發延遲，自動準位控制 (ALC)
● 校正功能：全量程程開路和短路掃頻清零,三組用戶點頻校準。
● 多頻測試：支持10個頻率掃描測試
● 多電平測試：支持10個電平掃描測試
● 10組文件管理，可完全存儲儀器狀態,列表掃描設置和比較器設置。
● 增強型比較器（分選）功能：可編程的P1~P9 九檔分選，主參數HI,IN,LO顯示和輸出，NG,AUX,SREJ,IDX,EOM 等顯示及輸出。
● 絕對偏差（ABS）比較方式、相對偏差（PER）和順序（SEQ）比較方式。
● 可開關的附屬檔（AUX）分選。
● 可編程1～200次平均次數，提供穩定性。
● 自定義分選結果訊響。
● 內置RS232C接口和Handler接口。
● 1000V超強沖擊保護
