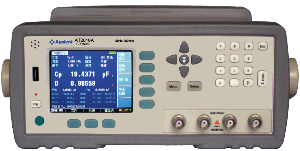

AT2817A 采用高性能處理器，使用真彩色LCD屏幕的智能LCR測試儀器。大規模的貼片技術的運用，使得精密數字電橋AT2817A僅需微型機箱即可容納。依賴于安柏科技精湛的技術，使其性能亦無可挑剔。
內建50Hz~100kHz 16點測試頻率，并且提供0.01V~2.00V任意測試電平，使其能完全滿足多數生產現場的使用。
使用安柏實時儀器操作系統 AT-OS2009，軟件操作和全中文菜單界面，使AT2817A具有傻瓜式操作界面。
增強自動分選機接口，30次/秒的測試速度，超高穩定性，為全自動設備做好準備。
內置RS-232接口，兼容SCPI編程語言，很容易與計算機通訊，完成所有儀器功能。
內置Handler 14檔分選接口，配合RS-232接口完成復雜的自動控制系統。
技術規格
| 測量參數 | Cs-Rs,Cs-D,Cp-Rp,Cp-D,Lp-Rp,Lp-Q,Ls-Rs,Ls-Q,G-B,R-X,Z-θrad,Z-θdeg |
| 監視參數 | Z, D, Q, θr, θd, R, X, G, B, Y, Vac, Iac, Δ, Δ% |
| 基本準確度 | 0.05% |
| 測試頻率 | 50Hz～100kHz（16點） |
| 顯示范圍 | L: 0.00001μH-999999H C: 0.00001pF - 999999μF R,Z: 0.00001Ω - 99.9999MΩ? D,Q: 0.00001 - 999999 Δ%: -999999% - 999999% |
| 輸出阻抗 | 30Ω, 50Ω和100Ω |
| 量程 | 自動、手動和標稱量程，9量程 |
| 最大讀數 | 主參數: 999999 副參數：999999 |
| 信號電平 | 0.01V～2.00V（10mV步進） |
| 測試速度 | 30次/秒，10次/秒，6次/秒，3次/秒；同時可進行1-256次平均。 |
| 比較器 | 14檔分選，10組合格檔，1組不合格檔，1組附屬檔，2組主參數不合格檔 |
| 校準 | 開路/短路掃頻，3點頻清零和負載校準 |
| 文件 | 10組文件，保存所有用戶設置，1組文件實時保存系統數據 |
| 接口 | RS232C, ExHandler接口，標配USB磁盤接口（可存儲10000條數據） |
| 其它 | LCR自動選擇，鍵盤鎖，SCPI指令集，真彩TFT-LCD顯示 |
| 電源要求 | 電壓：90VAC～250VAC 頻率：50Hz~60Hz 功率：最大20VA |
| 尺寸與重量 | 外尺寸:264 (寬)x107(高)x350 (深) ，4kg |
| 附件 | ATL501:測試電纜 ATL601: 測試夾具 ATL600: 短路片 ATL801:232通訊線纜 |
| 可選附件 | ATL608 SMD貼片夾具 ATL508 SMD貼片測試夾 ATS2818數據采集軟件 ATL508A SMD貼片測試夾 |
性能特征
● 高亮度，真彩LCD顯示。
● 校正功能：全量程程開路和短路掃頻清零。
● 10組文件管理，可完全存儲儀器狀態和比較器設置。
● 增強型比較器（分選）功能：可編程的P1~P9 九檔分選，主參數HI,IN,LO顯示和輸出，NG,AUX,SREJ,IDX,EOM 等顯示及輸出。
● 絕對偏差（ABS）比較方式和相對偏差比較方式。
● 根據標稱值自動量程選擇。
● 可開關的附屬檔（AUX）分選。
● 可編程1～256次平均次數，提供穩定性。
● 內置RS232C接口和Handler接口。
● 1000V超強沖擊保護
