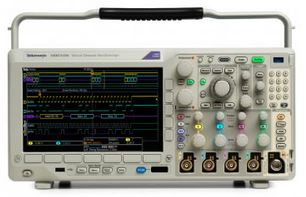

泰克混合域示波器簡介

　　MDO4000B系列是世界上第一臺內置頻譜分析儀的示波器。由于這種整合能力，您可以繼續使用首選的調試工具示波器，考察頻域問題，而不是找一臺頻譜分析儀，重新學習怎樣使用頻譜分析儀。但是，MDO4000系列的功能還不止像頻譜分析儀那樣觀察頻域。它真正的優勢是將頻域中的事件與導致這些事件的時域現象關聯起來。

　　當頻譜分析儀通道和任何模擬或數字通道同時打開時，示波器畫面會分成兩個視圖。畫面上半部分是時域的傳統示波器顯示，下半部分是頻譜分析儀輸入的頻域視圖。注意，頻域顯示視圖并不是簡單的儀器中模擬通道或數字通道的FFT，而是從頻譜分析儀輸入采集的頻譜。

　　另一個主要差別是，對于傳統示波器FFT，通常可以獲得所需的FFT顯示視圖，或者關心的其他時域信號的所需視圖，但不能二者同時兼得。這是因為傳統示波器只有一個采集系統，使用一套用戶設置（如記錄長度、取樣速率及每格時間等）來驅動所有數據視圖。但在MDO4000系列中，頻譜分析儀輸入有自己的采集系統，它是獨立的，但與模擬和數字通道采集系統在時間上相關。這樣可以每個域?qū)崿F(xiàn)最優配置，為所有關心的模擬、數字和射頻信號提供完整的時間相關系統視圖。

　　頻域視圖內顯示的頻譜取自時域視圖內橙色短條所指示的時間周期，也稱為頻譜時間。在MDO4000系列中，可以在采集數據中移動頻譜分析時間，考察射頻頻譜怎樣隨時間變化。在儀器實時運行或在停止采集時，都可以進行這一操作。

主要性能指標

• 4條模擬通道

• 1 GHz, 500 MHz, 350 MHz,和100 MHz帶寬型號

• 所有通道上高達20 M記錄長度

• >340,000 wfm/s最大波形捕獲速率

• 16條數字通道

• MagniVu?高速采集技術提供了60.6 ps的精細定時分辨率。

• 1條頻譜分析儀通道

• 9 kHz ~ 3 GHz或9 kHz ~ 6 GHz頻率范圍型號

• 超寬捕獲帶寬≥1 GHz

• 標配無源電壓探頭，3.9 pF 容性負載，500 MHz 或 1 GHz 模擬帶寬

主要特點

• 混合信號設計和分析

• 自動觸發、解碼和搜索串行總線和并行總線

• 每條通道單獨設置門限

• 多通道建立時間和保持時間觸發

• 頻譜分析

• 為常用任務提供專門的前面板控件

• 自動峰值標記，識別頻譜峰值的頻率和幅度

• 手動標記

• 軌跡類型包括： 正常, 平均, 最大保持, 最小保持

• 檢測類型包括： +峰值, -峰值, 平均值, 樣點

• 三維頻譜圖，深入了解緩慢變化的RF現象

• 自動測量包括： 通道功率, 鄰道功率比(ACPR)和占用帶寬(OBW)

• 觸發RF功率電平

• 混合域和分析

• 在一臺儀器中以時間相關的方式采集模擬信號、數字信號和RF信號

• Wave Inspector?控件可以從時域和頻域中輕松查看時間相關的數據

• 從頻譜分析儀輸入中導出幅度、頻率和相位隨時間變化波形

• 可以選擇頻譜時間，查看RF頻譜怎樣隨時間變化 – 甚至在停止采集的數據中

• 選配的串行觸發和分析 - I²C、SPI、USB、以太網、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和 I²S/LJ/RJ/TDM 的串行協議觸發、解碼及搜索

• 264 mm (10.4英寸)高亮度XGA彩色顯示器

• 體積小，重量輕 - 僅 147 毫米（5.8 英寸）厚，重 5 千克（11 磅）

連接能力

• 前面板和后面板各有兩個 USB 2.0 主控端口，可以快速方便實現數據存儲及連接 USB 鍵盤

• 后面板上有一個 USB 2.0 設備端口，可用于輕松連接 PC 或直接打印到 PictBridge? 兼容打印機

• 集成 10/100/1000BASE-T 以太網端口實現網絡連接，視頻輸出端口用于將示波器顯示輸出到監視器或投影儀

選配應用程序支持

• 高級射頻觸發

• 功率分析

• 極限和模板測試

• HDTV 和定制視頻分析

• 矢量信號分析
