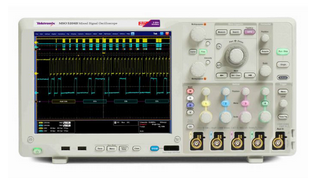

當前設計對數據速率和定時余量提出更嚴格的要求，這需要示波器具備杰出的信號采集性能和分析功能。泰克MSO/DPO5000B系列示波器不僅擁有杰出的信號保真度，而且提供高達2 GHz的帶寬和10 GS/s采樣率，同時還具有高級分析和數學運算功能，這些功能均可供您隨時享用。就在示波器上運行基于Windows?的分析軟件。只需單擊可視觸發，即可輕松捕獲復雜的信號。MSO型號包括16條數字定時通道，所有型號的配置均可解碼常見的串行協議，方便您全面了解您的系統。

　　主要性能指標

　　2 GHz、1 GHz、500 MHz、350 MHz四種帶寬型號

　　一條或兩條通道上高達10 GS/s的實時采樣率，所有通道上高達5 GS/s的采樣率

　　MultiView zoom?高達250 M點記錄長度

　　>FastAcq?采集技術，>250,000 wfm/s的最大波形捕獲速率

　　FastFrame?分段存儲器采集模式，段數高達290,000個，>310,000波形/秒的捕獲速率

　　標配10 MΩ無源電壓探頭，提供了<4 pF電容負荷及500 MHz或1 GHz模擬帶寬

　　使用HiRes采樣時垂直分辨率>11位

　　用戶可以選擇帶寬極限和DSP濾波器，降低噪聲，提高低頻測量精度

　　主要特點分析

　　Wave inspector?控制功能，輕松導航和自動搜索波形數據

　　高級觸發套件，標配可視觸發和搜索

　　53種自動測量，可供選擇的濾波功能、波形數學運算和FFT分析

　　波形直方圖、眼圖、TIE（抖動/定時）測量和分析

　　使用MATLAB、Visual Studio和Excel進行用戶可定義的數學運算

　　選配內存分析、高級抖動、串行數據、功率和寬帶RF

　　主要協議特點

　　中速（100 Mb/s至1 Gb/s）總線的觸發和解碼選項

　　低速(<10 Mb/s)總線的觸發和解碼選項

　　USB2.0、以太網、USB電源、MOST、BroadR-Reach的一致性測試選項

　　在通信、計算和視頻標配上進行模板測試

　　混合信號設計和分析（MSO系列）

　　16條數字通道（用戶可升級）

　　MagniVu?高速采集技術，在數字通道上提供了60.6 ps的精細定時分辨率

　　并行總線自動觸發、解碼和搜索

　　每條通道單獨設置門限

　　查看性能差異

　　憑借高達2 GHz的模擬帶寬和高達10 GS/s的采樣率，MSO/DPO5000B系列確保您擁有捕獲具有**信號保真度和分辨率的波形所需的性能，以便查看微小的波形細節。

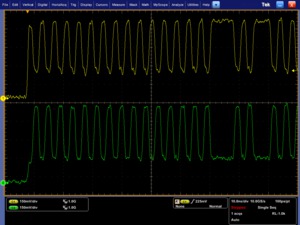

　　性能-利用高達2 GHz的帶寬和高達10 GS/s的采樣率，捕獲帶有真正保真度和100 ps分辨率的USB2.0 480 Mb/s差分信號。

　　準確的高速探測技術

　　每臺MSO/DPO5000系列示波器都標配多只TPP系列探頭，提供了高達1 GHz的模擬帶寬和<4 pF的電容負荷。超低電容負荷最大限度地降低了對電路的負面影響，可以更有效地支持更長的地線。此外，由于探頭帶寬與示波器帶寬相匹配，您可以查看信號中的高頻成分，這對高速應用至關重要。TPP系列無源電壓探頭提供了通用探頭的所有優勢，如動態范圍高、連接選項靈活、機械設計堅固可靠，同時提供了有源探頭的性能。

　　探頭-帶寬高達1 GHz，電容負荷<4 pF，其提供的有源探頭性能比其他中量程示波器所含的無源探頭更勝一籌。

　　快速發現

　　如果想調試設計問題，首先必須知道存在問題。每個設計工程師都要用大量的時間查找電路中的問題，如果沒有合適的調試工具，這項任務耗時長、非常麻煩。MSO/DPO5000B系列提供業內最完整的捕獲和隔離事件功能，可以快速地深入地分析設備真實的工作狀況。泰克專有的FastAcq?技術提供了快速波形捕獲功能，每秒可以捕獲超過250,000個波形，您可以在幾秒鐘內看到毛刺和其它偶發瞬態信號，揭示被測設備出現問題的真正原因。帶有顏色輝度等級的數字熒光顯示器通過在信號區域的不同輝度，來顯示信號活動的歷史信息，從而以可視方式顯示異常事件的發生頻次。

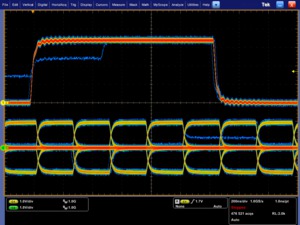

　　發現–快速波形捕獲速率（超過250,000 wfm/s），最大限度地提高捕獲難檢毛刺和其它偶發事件的概率。

　　高垂直分辨率

　　如果測量要求在捕獲高幅值信號的同時查看更微小的信號細節，則可利用MSO/DPO5000B靈活的采集功能，捕獲感興趣的信號，并消除不必要噪聲的影響。采用HiRes，采集垂直分辨率可增至11位，并減少信號噪聲。此外，還可以使用通道輸入濾波器或應用各種DSP濾波器，進一步提升信號保真度。

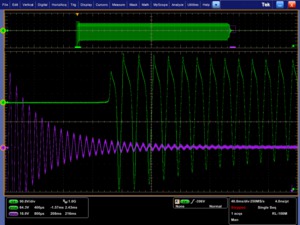

　　捕獲-HiRes采集-垂直分辨率增至>11位并消除650 V Pk-Pk信號上的噪聲，無論是否應用低通濾波器，都可以查看低于1 V Pk-Pk時更微小的信號細節。

　　長記錄長度

　　由于高達250M點的記錄長度，您可以在一次采集中捕獲多個關心的事件，甚至捕獲數千個串行數據包，同時保持足夠高的采樣率，能夠放大觀察信號細節，供進一步分析。對于定時間隔誤差(TIE)測量等復雜分析，較長的記錄長度可確保您捕獲充分的數據，以處理時鐘恢復并創建抖動配置文件。不像同類中的其他示波器，MSO/DPO5000B在記錄長度和采用率方面擁有靈活的設置功能，確保達到**分辨率。

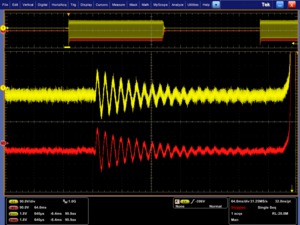

　　捕獲-100M點采集和HiRes采集-增加后的垂直分辨率>11位，放大一倍以顯示波形細節。

　　分段存儲

　　為提高數據捕獲效率，分隔存儲可以擴展捕獲的總時間。FastFrame?分段存儲器模式可讓您通過每秒高達310,000個觸發的捕獲速度，選擇高達290,000個存儲段。除存儲靈活性外，各個段均已打上時間標記，可以單獨查看多個段，或使用協議解碼等高級功能以重疊方式查看和分析多個段。

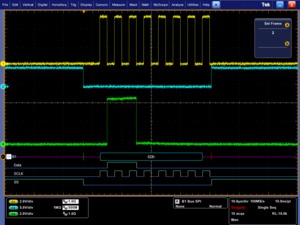

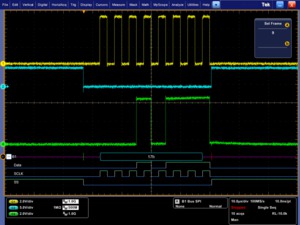

　　FastFrame?-使用用戶可以選擇的存儲段，可通過以帶時間標記的方式捕獲SPI總線數據和分析多個數據包上的串行總線解碼，有效管理存儲。此處所示的是幀1、2和9。

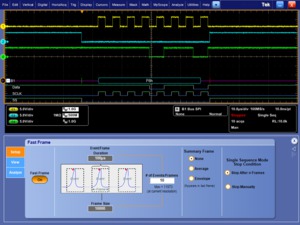

　　FastFrame?-使用用戶可以選擇的存儲段，可通過以帶時間標記的方式捕獲SPI總線數據和分析多個數據包上的串行總線解碼，有效管理存儲。此處所示的是幀1、2和9。

　　混合信號設計和分析（MSO系列）

　　MSO5000B系列混合信號示波器提供了16條數字通道。這些通道緊密集成到示波器的用戶界面中，簡化了操作，可以輕松解決混合信號問題。MSO功能還可添加為用戶升級選項。

　　帶色碼的數字波形顯示

　　MSO5000B系列重新界定了查看數字波形的方式。其它混合信號示波器都有一個共同的問題，即在縮放程度足夠大，以便數字軌跡在顯示屏中保持平坦時，確定數據是1還是0。為避免此問題，MSO5000B系列擁有帶色碼的數字軌跡，用綠色顯示1，用藍色顯示0。

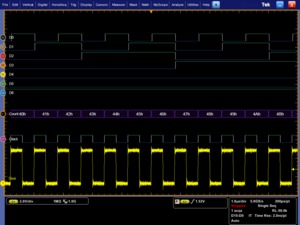

　　通過帶色碼的數字波形顯示，邏輯值低用藍色表示，邏輯值高用綠色表示，可以立即了解總線值，而不管是否能看到跳變。

　　在系統檢測到多個跳變時，MSO5000B系列多跳變檢測硬件會在顯示屏上顯示一個白邊。白邊表示放大或以更快的采樣率采集可以獲得更多的信息。在大多數情況下，放大操作可以揭示以前的設置看不到的脈沖。

　　MagniVu?高速采集技術

　　MSO5000系列上的主數字采集模式將在500 MS/s時（2 ns分辨率）捕獲高達40 M點。除主記錄外，MSO5000還提供了一種超高分辨率記錄，稱為MagniVu，用高達16.5 GS/s(60.6 ps)的采樣率采集10,000點。在每次觸發時都采集主波形和MagniVu波形，在運行或停止時可以隨時顯示主波形或MagniVu波形。MagniVu的定時分辨率明顯要比市場上類似的混合信號示波器精細，在數字波形上進行關鍵定時測量時讓您更有信心。

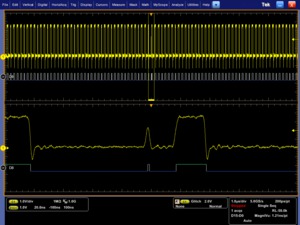

　　MagniVu高分辨率記錄提供了60.6 ps的定時分辨率，可以在數字波形上進行關鍵定時測量。

　　多功能觸發和搜索

　　發現電路問題只是第一步，然后，您必須捕獲關心的事件，以確定根本原因。MSO/DPO5000B系列提供了一套完整的觸發功能，包括欠幅脈沖觸發、毛刺觸發、脈寬觸發、超時觸發、跳變觸發、碼型觸發、狀態觸發、建立時間/保持時間違規觸發、串行數據包觸發和并行數據觸發，幫助您迅速找到事件。
