產品綜述

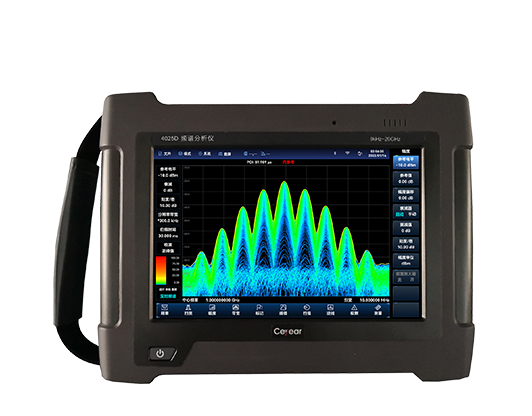

Ceyear 4025D頻譜分析儀是思儀科技推出的新一代高性能手持式頻譜分析儀，頻率測量范圍覆蓋9kHz~20GHz，主要用于外場無線通信設備的安裝調試、維護保障及干擾排查等場合，具有體積小、重量輕、環境適應性強、供電靈活、操控方便等特點。
4025D頻譜分析儀具有40MHz帶寬實時頻譜分析、干擾分析、信道掃描、場強測量、USB連續波與峰值功率測量、模擬解調分析、定向分析等多種測量功能模式，以及通道功率、占用帶寬、鄰道功率、頻譜發射模板、載噪比、諧波失真、雜散發射模板、室內/室外地圖覆蓋等智能測量功能，支持LAN、USB、MicroSD卡、Wi-Fi無線通信等接口。整機采用10.1寸電容觸摸屏，支持標記拖動、頻率與幅度拖動縮放等功能，產品可應用于移動通信、衛星通信、微波通信、干擾源測向與地圖定位、瞬態時變信號測試等領域。
主要特點
頻率覆蓋范圍：9kHz~20GHz，低頻可擴展至5kHz，標配全頻段前置放大器；
射頻性能指標
顯示平均噪聲電平：≤-165dBm/Hz（2MHz~2GHz，前置放大器開，典型值）
單邊帶相位噪聲：≤-113dBc/Hz 100kHz頻偏 1GHz載波（典型值）
≤-108dBc/Hz 100kHz頻偏 10GHz載波（典型值）
三階交調失真：+16dBm 900MHz（典型值）
總電平不確定度：±1.0dB（典型值）
掃描速度快
掃描時間<33ms（掃寬20GHz，分辨率帶寬3MHz）
掃描時間＜4s（掃寬1GHz，分辨率帶寬1kHz，快速FFT掃描方式）
多種測量功能模式：頻譜分析、干擾分析（瀑布圖、RSSI）、信道掃描、場強測量、USB連續波功率測量、USB峰值功率測量、模擬解調分析（AM、FM、PM）、定向分析、40MHz帶寬實時頻譜分析（支持數字余輝頻譜和瀑布圖顯示）等；
多種智能測量功能：通道功率、占用帶寬、鄰道功率、頻譜發射模板、載噪比、諧波失真、雜散發射模板、室內/室外地圖覆蓋、時間門測量等，支持GPS/北斗定位及對機內晶振的頻率馴服校準功能，GPS鎖定校準后的頻率參考精度典型值可達到±10ppb；
多樣的輔助測試接口及數字接口：10MHz參考輸入輸出、GPS/北斗天線、零掃寬中頻輸出、Wi-Fi無線通信接口、LAN、USB、MicroSD等；
方便快捷的用戶操作體驗：10.1寸液晶及電容觸摸屏，具有6個獨立標記，支持標記拖動、頻率/幅度參數拖動與縮放功能，支持信號跟蹤與峰值跟蹤，具有3條顯示跡線、6種檢波方式（標準、正峰值、負峰值、取樣、均值、均方根）；
良好的外場使用性：環境適應性強，工作溫度-20℃~55℃，貯存溫度-50℃~70℃；重量輕，整機含電池重量約3.5kg；支持默認、戶外和夜視三種顯示模式；內置大容量鋰離子電池，典型續航時間可達4.5小時；
可配置多種外場測試附件選件，如USB連續波功率探頭、USB峰值功率探頭、全向天線、定向天線、電子羅盤、EMI近場探頭、車載充電器、電池座充等。
技術規范
型號 | 4025D |
頻率范圍 | 9kHz~20GHz |
頻率參考 | 標稱頻率： 10MHz 老化率： ±5×10-7/年 初始頻率準確度：±3×10-7 溫度穩定性：±1×10-7（-20℃～+55℃，相對于25℃±10℃） 頻率參考誤差=±（至上次校準日期×老化率+溫度穩定性+校準準確度） 注：默認至上次校準時間為1年，該指標由晶振生產廠家保證 |
掃描時間 | 范圍： 1μs~6000s（零掃寬） 準確度： ±1.0%（零掃寬） |
頻率讀出準確度 | ±（頻率讀數×頻率參考誤差+1%×掃寬+10%×分辨率帶寬） |
掃頻寬度 | 范圍： 0Hz（零掃寬），10Hz~20GHz 準確度： ±1.0% |
分辨率帶寬 | 帶寬范圍： 1Hz~20MHz（以1-2-3-5-8步進） |
視頻帶寬 | 帶寬范圍： 1Hz~20MHz（以1-2-3-5-8步進） |
邊帶噪聲 （載波1GHz，+15℃～+35℃） | ≤-108dBc/Hz@10kHz，≤-110dBc/Hz@100kHz ≤-118dBc/Hz@1MHz，≤-129dBc/Hz@10MHz |
顯示平均噪聲電平 （輸入端接50Ω負載，0dB輸入衰減，均值檢波，分辨率帶寬歸一化到1Hz，+15℃～+35℃） | 前置放大器打開： ≤-161dBm（2MHz~2.4GHz），≤-160dBm（2.4GHz~6GHz）， ≤-159dBm（6GHz~9GHz）， ≤-158dBm（9GHz~14GHz）， ≤-156dBm（14GHz~20GHz） 前置放大器關閉： ≤-142dBm（2MHz~2.4GHz），≤-141dBm（2.4GHz~6GHz）， ≤-140dBm（6GHz~9GHz）， ≤-138dBm（9GHz~14GHz）， ≤-138dBm（14GHz~20GHz） |
二次諧波失真 （衰減0dB，-30dBm輸入，前置放大器關閉） | ≤-70dBc（50MHz~10GHz） |
三階交調失真 （-15dBm雙音信號，100kHz間隔，0dB衰減，前放關） | ≥+13dBm（50MHz~20GHz） |
鏡像、多重與帶外響應 （-10dBm混頻器電平） | <-65dBc （10MHz~7.5GHz），<-60dBc （7.5GHz~10.5GHz）， <-65dBc （10.5GHz~20GHz） |
剩余響應 （射頻輸入端接50Ω負載，0dB輸入衰減） | 前置放大器開： ≤-110dBm （10MHz~3GHz），≤-105dBm （3GHz~9GHz） ≤-103dBm （9GHz~12GHz），≤-100dBm （12GHz~20GHz） 前置放大器關閉： ≤-90dBm （10MHz~20GHz） |
總電平不確定度 (頻率10MHz~20GHz，衰減10dB，0dBm~-50dBm，前置放大器關閉，分辨率帶寬1kHz，其他參數自動) | ±1.30 dB（工作溫度+15℃~+35℃） |
輸入衰減器 | 衰減范圍0~30dB，2dB步進 |
最大安全輸入電平 | +27dBm連續波（輸入頻率≥50MHz，≥10dB衰減，前置放大器關） |
參考電平 | 范圍：-150dBm~+30dBm，最小1dB步進 轉換誤差：±0.50dB（參考電平0dBm~-60dBm） |
檢波方式 | 標準、正峰值、負峰值、取樣、均值、均方根 |
外形尺寸 | 316.5mm（寬）×236.5mm（高）×75mm（深）（不含側提帶及接口塞、后支架閉合） 316.5mm（寬）×236.5mm（高）×68mm（深）（不含側提帶、接口塞及后支架） |
重量 | 典型值：3.0kg（不含內置電池），3.5kg（含內置電池） |
工作溫度 | -20℃~+55℃（其中電池的放電-20℃~+55℃，電池充電+10℃~+45℃） |
貯存溫度 | -50℃~+70℃（其中電池的貯存溫度-20℃~+50℃，貯存時間＜1個月） |
電磁兼容性 | 符合GJB 3947A-2009的3.9.1項相關要求 |
電源輸入形式 | 交流電源適配器：輸入電壓100至240VAC，50/60Hz 輸出電壓19VDC，4.7A 內置鋰離子電池：標稱電壓10.8V |
整機功耗 | 典型值22W~28W（取決于工作模式） |
電池供電續航時間 | 典型值3.5h~4.5h（取決于工作模式） |
測試端口 | 射頻輸入：N型陰連接器 |
其他接口 | 10MHz參考輸入/輸出： SMA陰 外觸發輸入接口：SMA陰 GPS天線接口：SMA陰（選件） 中頻輸出接口：SMA陰（選件） Wi-Fi/4G天線接口：SMA陰（選件，其中4G天線輸入接口為預留，暫不支持） |
通信及輔助接口 | USB接口：USB3.0 A型接口2個，USB2.0 TypeC型接口1個， USB3.0 B型接口1個（預留）。 LAN接口：標準RJ-45型。 耳機接口：標準3.5mm。 存儲卡/SIM卡：Micro SD卡及SIM卡（預留4G選件用）插槽 |
