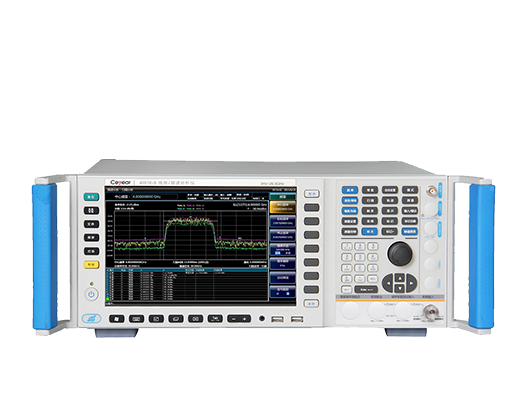

產品綜述
4051-S系列信號/頻譜分析儀具有優良的測試動態范圍、相位噪聲、幅度精度和測試速度，具備高性能頻譜分析、符合標準的譜功率測試組件等共計十種測試功能；并且可提供前置放大器、相位噪聲測試、任意中頻輸出等實用選件。4051-S系列信號/頻譜分析儀可廣泛應用于航空、航天、通信、導航等領域的信號及設備測試。
技術規范
頻率范圍 | 型號 | 直流耦合 | 交流耦合 |
4051A-S | 3Hz～4GHz | 10MHz～4GHz | |
4051B-S | 3Hz～9GHz | 10MHz～9GHz | |
4051C-S | 3Hz～13.2GHz | 10MHz～13.2GHz | |
4051D-S | 3Hz～18GHz | 10MHz～18GHz | |
4051E-S | 3Hz～26.5GHz | 10MHz～26.5GHz | |
10MHz | 頻率準確度： ±（至上次校準日期×老化率＋溫度穩定度＋校準準確度） | ||
精密頻率參考 | 老化率： ± 1′10-7/年 | ||
溫度穩定度： ± 1.5′10-8（20°C ~ 30°C） ± 5′10-8（0°C ~ 50°C） | |||
校準準確度： ± 4′10-8 | |||
頻率讀出準確度 | ±（頻率讀數×頻率參考準確度＋0.1%頻寬＋5%分辨率帶寬＋2Hz＋0.5水平分辨率*） | ||
*：水平分辨率=頻寬/（掃描點數-1） | |||
頻率計數準確度 | ±（頻率讀數×頻率參考準確度＋0.1Hz） | ||
頻寬 | 范圍：0Hz（零頻寬），10Hz～該型號最高頻率范圍 | ||
準確度：±（0.1%×頻寬＋頻寬/（掃描點數-1）） | |||
掃描時間范圍 | 頻寬≥10Hz： 1ms～6000s | ||
頻寬=0Hz： 1us～6000s | |||
分辨率帶寬 | 范圍：1Hz～3MHz （1、2、3、5步進），4、5、6、8、10、20MHz | ||
轉換不確定度： ± 0.3dB 1Hz～10MHz | |||
± 1.0 dB 20MHz | |||
視頻帶寬 | 1Hz～3MHz （1、2、3、5步進），4、5、6、8、10、20MHz（額定值） | ||
觸發方式 | 自由、電源、視頻、外部電平（前面板）、外部電平（后面板）、猝發射頻、定時器 | ||
檢波方式 | 正常、正峰值、負峰值、取樣、視頻平均、功率平均、電壓平均 | ||
相位噪聲 | 頻偏 | 指標 | |
（載波1GHz，20°C ~ 30°C） | 100Hz | -92dBc/Hz | |
1kHz | -105dBc/Hz | ||
10kHz | -118dBc/Hz | ||
100kHz | -123dBc/Hz | ||
剩余調頻 | ≤(0.25 Hz x N) p-p，20 ms 內的額定值，N為頻段LO倍頻倍數 | ||
（分辨率帶寬10Hz，視頻帶寬10 Hz） | |||
顯示平均噪聲電平（輸入端接匹配負載，采樣或平均檢波，平均類型為對數方式，0dB輸入衰減，射頻增益為靈敏度優先，歸一化至1Hz RBW，20°C ~ 30°C） | 頻率范圍 | 指標 | |
10MHz～1GHz | -153dBm | ||
1GHz～2GHz | -151dBm | ||
2GHz～3GHz | -150dBm | ||
3GHz～3.6GHz | -148dBm | ||
3.6GHz～4GHz | -145dBm | ||
4GHz～5GHz | -148dBm | ||
5GHz～9GHz | -150dBm | ||
9GHz～18GHz | -146dBm | ||
18GHz～26.5GHz | -141dBm | ||
頻率響應和絕對幅度準確度 | 頻率范圍 | 指標 | |
（10dB衰減， | 3Hz～20MHz | ±1.0dB | |
20°C ~ 30°C） | 20MHz～2GHz | ±1.0dB | |
2GHz～3.6GHz | ±1.0dB | ||
3.6GHz～4GHz | ±1.2dB | ||
4GHz～9GHz | ±1.5dB | ||
9GHz～18GHz | ±2.0dB | ||
18GHz～26.5GHz | ±3.0dB | ||
絕對幅度準確度（10 dB 衰減，20°C ~ 30°C，1 Hz ≤ 分辨率帶寬 ≤ 1 MHz，輸入信號-10 ～ -50 dBm）： | |||
±0.24dB 500MHz | |||
±（0.24dB＋頻率響應） 所有頻率 | |||
1dB增益壓縮（雙音法測試，分辨率帶寬5kHz，3MHz頻率間隔，20°C ~ 30°C） | 頻率范圍 | 指標 | |
20MHz～40MHz | -3dBm | ||
40MHz～200MHz | 0dBm | ||
200MHz～4GHz | +1dBm | ||
4GHz～9GHz | -1dBm | ||
9GHz～26.5GHz | 0dBm | ||
三階交調失真 | 頻率范圍 | 指標 | |
（TOI） | 10MHz～200MHz | +12dBm | |
（輸入混頻器兩個-10dBm信號測試，頻率間隔50kHz，20℃～30℃） | 200MHz～4GHz | +12dBm | |
4GHz～9GHz | +10dBm | ||
9GHz～18GHz | +12dBm | ||
18GHz～26.5GHz | +13dBm | ||
剩余響應 | -100dBm 200kHz～9GHz | ||
（輸入端接匹配負載，0dB衰減） | -100dBm（額定值） 其它頻率 | ||
外形尺寸 | 寬×高×深= 510mm×192mm×534mm （含把手、墊腳、底腳） | ||
寬×高×深= 426mm×177mm×460mm（不含把手、墊腳、底腳） | |||
重量 | 約25kg（選件配置不同，重量不同） | ||
電源 | 標配： AC 220~240V：50~60Hz | ||
4051-H98：AC 100~240V：50~60Hz | |||
功耗 | 待機：小于20W；工作：小于350W | ||
溫度范圍 | 工作溫度：0°C ~ +50°C ；存儲溫度：-40°C ~ +70°C | ||
輸入接頭 | 4051A-S/ 4051B-S/ 4051C-S/ 4051D-S ：N型（陰），阻抗50Ω | ||
4051E-S ：3.5mm（陽），阻抗50Ω | |||
注： 1、額定值是指預計的性能，或描述在產品中有用但不包含在產品擔保范圍內的產品性能。
2、典型值是指不在產品保證范圍之內的其它產品性能信息；當性能超出技術指標時，80%的樣本在20°C ~ 30°C的溫度范圍內可表現出95%的置信度；典型性能不包括測量不確定度。
