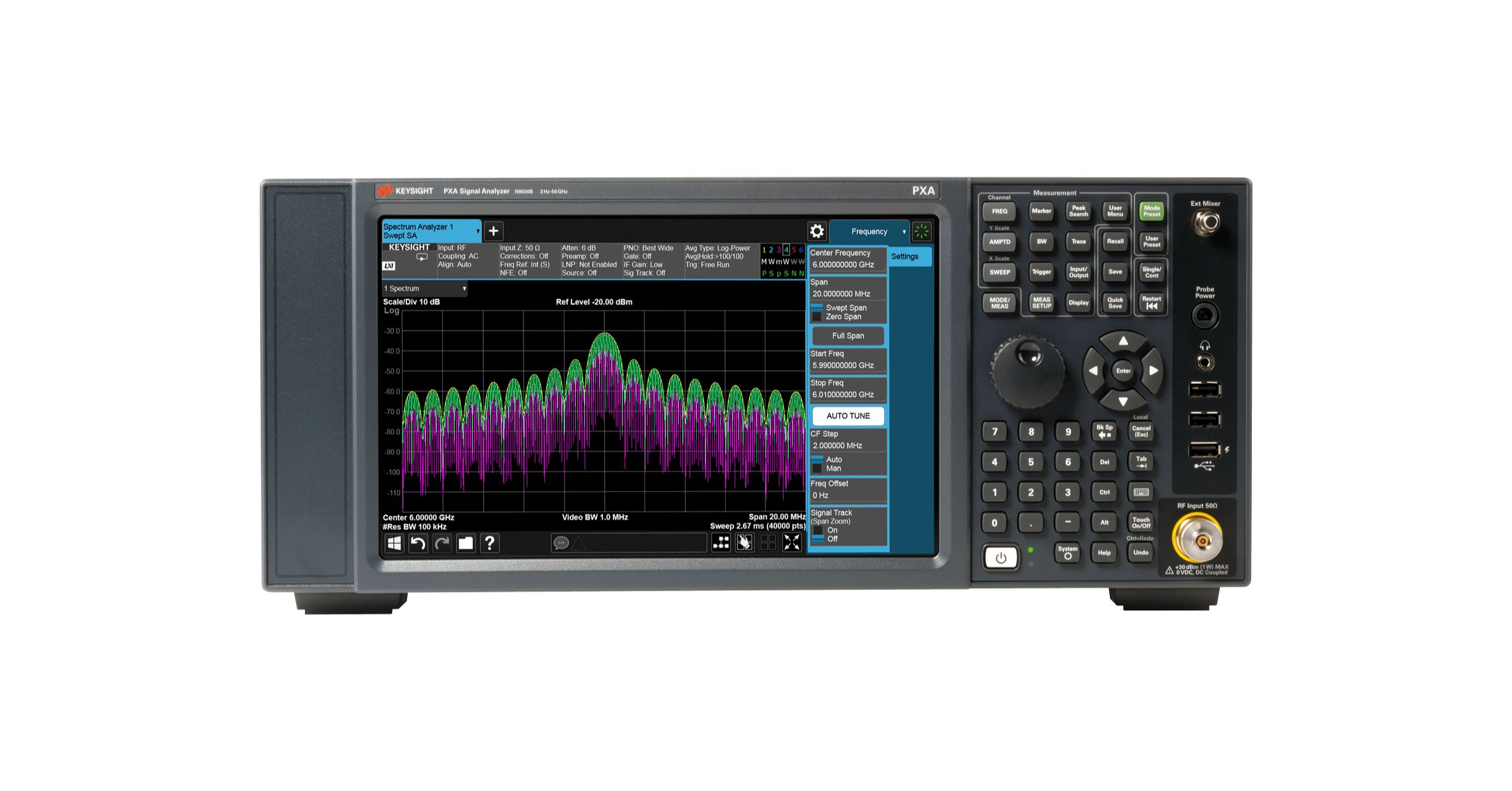

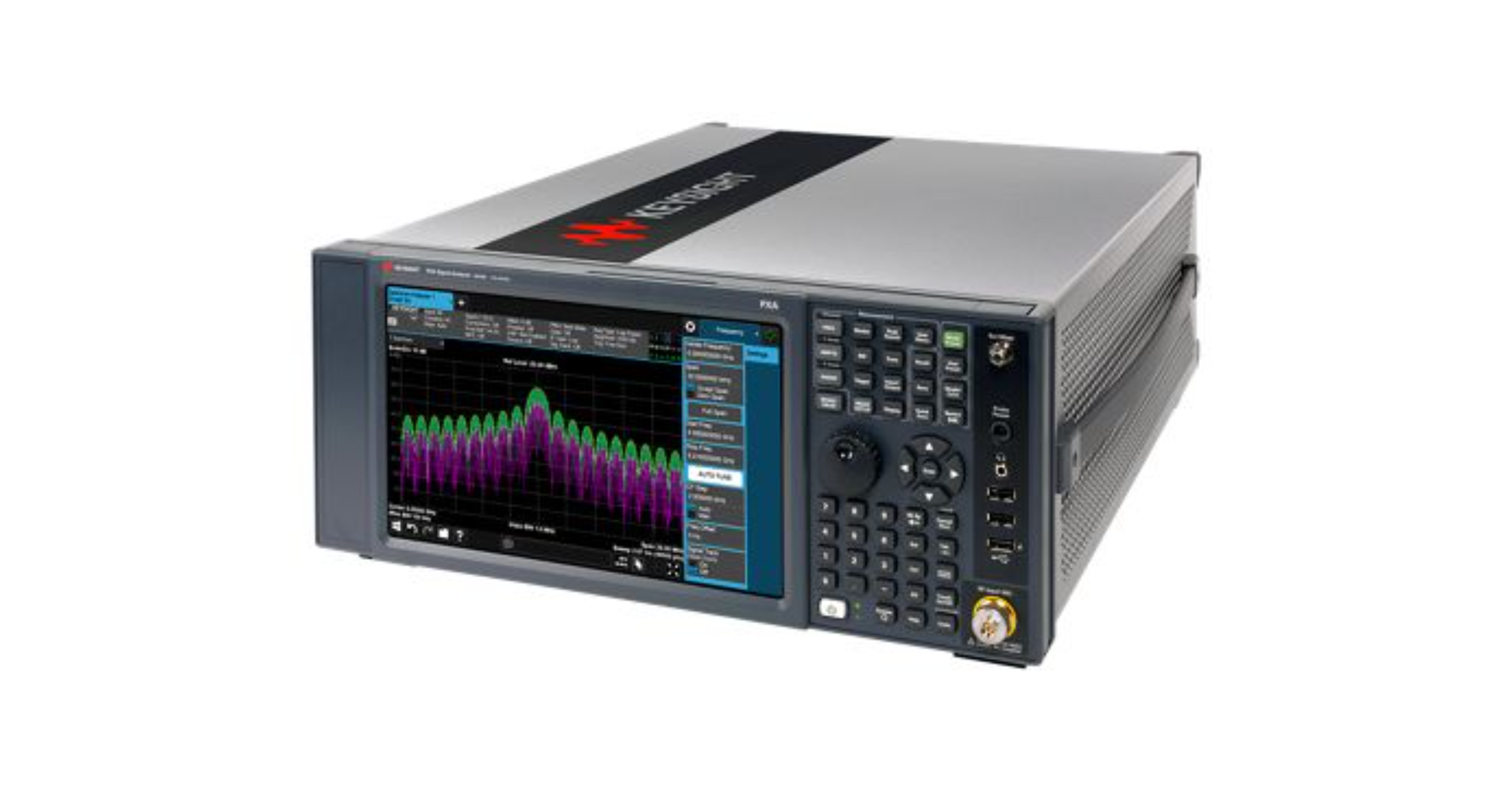

PXA信號分析儀非常適合航空航天/國防和商用無線通信領域中的高性能研發(R&D)應用。PXA分析儀具有更寬的信號分析帶寬，能夠降低測量不確定度，還能通過本底噪聲擴展(NFE)技術顯示之前無法捕捉到的信號。PXA提供了廣泛的測量應用程序和解調功能，并可通過升級選件添加實時頻譜分析功能，對復雜信號進行深入分析。
一、Keysight是德科技 N9030B PXA信號分析儀主要特性和功能
·搭配從優秀到卓越的測量選件，可以加速要求苛刻的應用領域中的創新。
·通過是德科技智能混頻器可將頻率擴展到110 GHz
·使用實時頻譜分析功能捕獲瞬態信號或間歇信號
·X系列應用軟件可以簡化特定應用的測試
·89600 VSA軟件可實現更深層次的故障診斷
·高達255 MHz的無間隙數據流傳輸能力讓您可以記錄、分析和仿真真實場景
·可選的實時頻譜分析功能能夠輕松捕獲瞬態信號或間歇信號
·可拆卸固態硬盤和其他可選特性確保您遵守嚴格的數據安全性要求
二、Keysight是德科技 N9030B PXA信號分析儀技術指標
| 頻率 | 3 Hz 至 50 GHz |
|---|---|
| 頻率選件 | 3.6、8.4、13.6、26.5、43、44、50 GHz，使用混頻器可達 1.1 THz |
| 最大分析帶寬 | 510 MHz |
| 帶寬選件 | 25 standard, 40, 85, 125, 160, 255, 510 MHz |
| 最大實時帶寬 | 510 MHz |
| 實時帶寬選件 | 85, 160, 255, 510 MHz |
| 1 GHz 時的 DANL | -174 dBm |
| 1 GHz 時，10 kHz 頻偏處的相位噪聲 | -136 dBc/Hz |
| 1 GHz 時，30 kHz 頻偏處的相位噪聲 | -136 dBc/Hz |
| 1 GHz 時，1 MHz 頻偏處的相位噪聲 | -146 dBc/Hz |
| 總體幅度精度 | ±0.19 dB |
| 三階截獲（TOI），1 GHz 時 | +22 dBm |
| 1 GHz 時的最大三階動態范圍 | 118 dB |
| 應用??通用 |
|
| 應用??蜂窩 |
|
| 應用??無線連通性 |
|
| 應用??數字視頻 | 無 |
| 性能水平 | ◆◆◆◆◆◇ |
| 標準衰減器衰減范圍 | 70 dB |
| 標準衰減器步進 | 2 dB |
| 100% 截獲概率的最短信號持續時間 | 3.57 s |
| 信掩比 > 60 dB 時的可檢測信號持續時間 | 3.33 ns |
| 無雜散動態范圍 | 75 dBc |
| 多域帶寬 | 255 MHz |
| 顯示視圖 |
|
| 觸發 |
|
| 使用頻率模板觸發的應用軟件 |
|
| 2 GHz 時的 DANL，不配備前置放大器 | -155 dBm/Hz |
| 10 GHz 時的 DANL，不配備前置放大器 | -157 dBm/Hz |
| 可用應用 | 是 |
| 臺式 | 是 |
| Real-Time Data Streaming | 是 |
