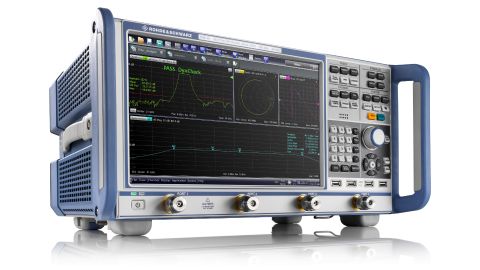

一、ZNB 矢量網絡分析儀簡介：

　　在矢量網絡分析領域 60 多年的豐富經驗使我們收獲成功：羅德與施瓦茨憑借 R&S?ZNB 矢量網絡分析儀系列樹立新的標桿。這些分析儀具有卓越的測量速度、精度以及易操作性。

　　二、主要特點：ZNB 矢量網絡分析儀

　　·頻率范圍介于 9 kHz 至 40 GHz

　　·最高 140 dB 的寬動態范圍

　　·掃描時間短暫，比如掃描 401 個點僅需 4 ms

　　·具有很高的溫度穩定性，典型值為 0.01 dB/°C

　　·98 dB 的較寬功率掃描范圍

　　·1 Hz 至 10 MHz 的較寬中頻帶寬范圍

　　·手動和自動校準

　　·高分辨率 12.1 英寸大屏幕

　　·基于觸摸屏的用戶界面

　　·兩個或四個端口

　　·四端口型號具有兩個單獨的發生器

　　·可使用開關矩陣最多擴展至 48 個端口

　　三、特點和優勢：ZNB 矢量網絡分析儀

　　1、為滿足更高標準而設計

　　·具有較寬的動態范圍(最低 9 kHz)，便于在高阻塞被測設備上快速測量

　　·優質的原始數據，確保很高的基本精度

　　·具有高溫度穩定性，校準間隔久

　　·合成器處理速度快，便于快速測量

　　·R&S?ZNB40 雙端口型號(具有兩種版本)

　　2、便于輕松測量有源和無源射頻器件的特性

　　·快速嵌入/去嵌，以便使用虛擬網絡進行阻抗匹配

　　·S 參數混合模式，以便進行均衡的被測設備特性測量

　　·重新定義 S 參數，以便靈活配置測試裝置

　　·具有廣泛的分析功能，便于進行有效的跡線分析

　　·借助接收機步進衰減器，在較寬的功率掃描范圍內進行放大器測量

　　·執行時域分析，以便進行故障點距離 (DTF) 測量和濾波器調整

　　·使用兩個單獨的內部發生器，快速、輕松地在混頻器和放大器上進行變頻測量

　　3、易于校準(手動或自動)

　　·針對每個測試應用采用正確的校準方法

　　·TSM(直通、短路器、匹配負載)——只需五步即可全面校準

　　·自動校準單元(最多帶 24 個端口)

　　4、簡化網絡分析

　　·平面、簡明的菜單結構，方便有效操作

　　·為每項測量任務提供良好的顯示配置

　　·在生產中實現高吞吐量

　　·測量時間短

　　·得益于較寬的動態范圍以及優化的中頻帶寬，測量速度極快

　　·專為被測設備設計的分段掃描

　　·快速切換儀器設置

　　·用于控制外部零件處理器的處理器 I/O 接口

　　·支持雙向數據傳輸?shù)?GPIB 接口有助于在生產中節省時間

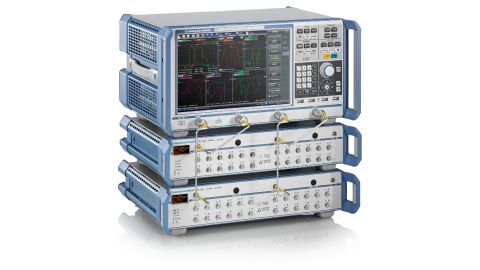

　　5、最多使用 48 個端口進行測量

　　·使用開關矩陣擴展端口數量

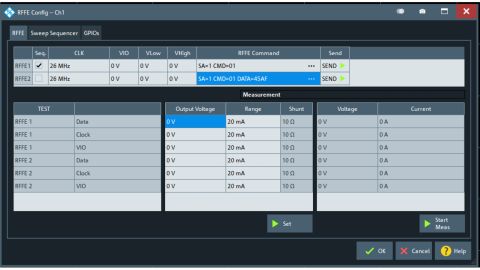

　　·便于直接控制前端模塊的 RFFE GPIO 接口

　　·一鍵輕松配置

　　·快速測量以及出色的射頻特性

　　·適合每項應用的矩陣解決方案

　　6、一項值得的投資

　　·滿足未來需求

　　·升級系統軟件，無需重寫系統軟件

　　·一款支持用戶語言的分析儀

　　四、型號：ZNB 矢量網絡分析儀

　　R&S?ZNB4 矢量網絡分析儀，雙端口，4.5 GHz，N(陰性)(新一代)

　　R&S?ZNB4 矢量網絡分析儀，四端口，4.5 GHz，N(陰性)(新一代)

　　R&S?ZNB8 矢量網絡分析儀，雙端口，8.5 GHz，N(陰性)(新一代)

　　R&S?ZNB8 矢量網絡分析儀，四端口，8.5 GHz，N(陰性)(新一代)

　　R&S?ZNB20 矢量網絡分析儀，雙端口，20 GHz，3.5 mm(陽性)(新一代)

　　R&S?ZNB20 矢量網絡分析儀，四端口，20 GHz，3.5 mm(陽性)(新一代)

　　R&S?ZNB4 矢量網絡分析儀，雙端口，4.5 GHz，N(陰性)

　　R&S?ZNB4 矢量網絡分析儀，四端口，4.5 GHz，N(陰性)

　　R&S?ZNB8 矢量網絡分析儀，雙端口，8.5 GHz，N(陰性)

　　R&S?ZNB8 矢量網絡分析儀，四端口，8.5 GHz，N(陰性)

　　R&S?ZNB20 矢量網絡分析儀，雙端口，20 GHz，3.5 mm(陽性)

　　R&S?ZNB20 矢量網絡分析儀，四端口，20 GHz，3.5 mm(陽性)

　　R&S?ZNB40 矢量網絡分析儀，雙端口，40 GHz，2.92 mm(陽性)

　　R&S?ZNB40 矢量網絡分析儀，雙端口，40 GHz，2.92 mm(陽性)

　　R&S?ZNB40 矢量網絡分析儀，四端口，40 GHz，2.92 mm(陽性)
