EX-R 系列通過合并最暢銷的 EX 系列的型號進行了擴展。通過添加四位儀表和可切換遠程感應，EX-R 系列提供了更高的精度，同時保留了許多臺式電源用戶喜歡的操作簡單性。
提供六種型號，包括單輸出、雙輸出和三輸出，功率范圍從 175 瓦到 420 瓦。
技術規格
輸出
| 電壓/電流范圍 | |
| EX355R | 0 至 >35V；0 至 >5A（175W 標稱功率） |
| EX1810R | 0 至 >18V；0 至 >10A（180W 標稱功率） |

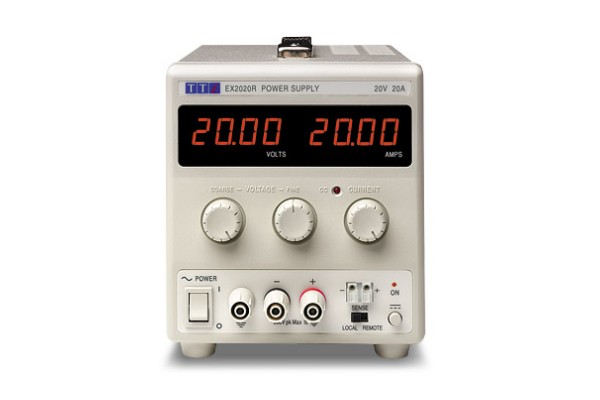

| EX2020R | 0至>20V；0 至 >20A（400W 標稱功率） |
| EX4210R | 0 至 >42V；0 至 >10A（420W 標稱功率） |
| EX354RD | 2 x（0 至 >35V；0 至 >4A）（280W 標稱功率） |
| EX354RT | 2 x（0 至 >35V；0 至 >4A）加上 <1 5="">5.0V @ 5A（305W 標稱功率） |
| 輸出設定與控制 | |
| 電壓設定 | 通過粗略和精細控制 |
| 當前設置 | 通過單對數控制 |
| 輸出模式 | 恒壓或恒流自動分頻。恒流模式下的CC指示燈。 |
| 輸出開關 | 電子，非隔離。輸出關閉時顯示預設電壓和電流限制 |
| 輸出性能 | |
| 紋波和噪聲 | 通常 < 2 mV rms , <10mV pk-pk , (EX355R, EX354RD, EX354RT) 通常 <2 mV rms, <20mV pk-pk (EX1810R, EX2020R, EX4210R) CV 模式，20MHz 帶寬 |
| 負載調節 | 對于 90% 負載變化，<0.01% 的最大輸出（使用遠程感應） |
| 線路調節 | 對于 10% 線路變化，<0.01% 的最大輸出 |
| 瞬態響應 | 對于 5% 至 95% 的負載變化，<200us 至設置的 50mV 以內 |
| 溫度。系數（電壓） | 通常 <100ppm/°C |
| 輸出保護 | |
| 輸出保護 | 輸出可承受高達 40V 的正向電壓（EX355R、EX354RD 和 EX354RT）；22V（EX1810R）；25V（EX2020R）；48V (EX4210R)。通過二極管鉗位提供反向保護，電流可達 3A。 |
| 輸出連接 | |
| 輸出端子 | 通用 4mm 安全接線柱，間距為 19mm (0.75")。端子可接受固定護罩 4mm 插頭、標準 4mm 插頭、叉形端子和裸線。 |
| 遙感 | |
| 感覺選擇 | 電壓感應通過前面板開關選擇為本地或遠程 |
| 感應終端 | 彈簧式無螺絲端子 |
儀表規格顯示類型雙 4 位儀表，14mm (0.56") LED電壓表解析度10mV準確性讀數的 0.3% +/- 3 位數電流表（EX355R、EX354RD、EX354RT）解析度1毫安準確性讀數的 0.5% +/- 3 位數電流表（EX1810R、EX2020R、EX4210R）解析度10毫安準確性讀數的 0.6% +/- 3 位數輔助輸出（僅限 E X354 RT）電壓通過前面板控制可變 <1 5v="">5V儀表精度0.3% +/- 4 位數電流限制5 最低。
負載調節< 0.5 % 對于 90% 負載變化線路調節<0。1 % 用于 10% 線電壓變化紋波和噪聲通常 < 2 mV rms，<10 mV 峰峰值（20MHz 帶寬）輸出保護輸出可承受高達 7V 的正向電壓。二極管鉗位反向保護，電流高達 3A。
輸出端子19mm (0.75") 間距的通用 4mm 安全接線柱狀態指示UNREG 燈一般的交流輸入EX354RD、EX354RT110V 至 240V 50/60Hz（通用輸入）。
安裝類別
II其他型號230V 交流 +/- 10% 50/60Hz；115V 訂購。
安裝類別
II弗吉尼亞州評級EX810R、EX355R400VAEX354RD、EX354RT500VAEX2020R、EX4210R800VA溫度與環境工作范圍+5°C 至 +40°C，20% 至 80% 相對濕度存儲范圍-40°C 至 + 70°C環境的室內使用，海拔 2000m，污染等級 2冷卻EX1810R、EX355R、EX354RD、EX354RT無風扇對流冷卻EX2020R、EX4210R使用低噪音無刷直流風扇輔助風扇安全與 EMC安全符合 EN61010-1電磁兼容符合 EN61326身體的尺寸單輸出型號140x160x320mm (WxHxD)雙輸出和三輸出型號260x160x 320 毫米（寬x高x深）重量EX810R、EX355R3.0公斤EX2020R、EX4210R3.6公斤EX354RD、EX354RT4.3公斤
