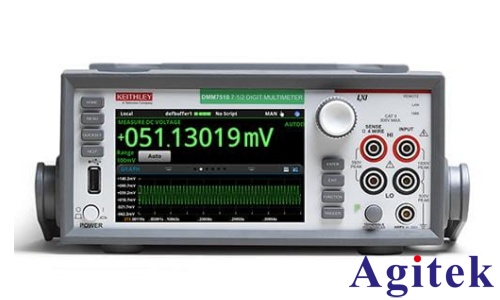

吉時利DMM7510是一款高精度、高采樣率的圖形采樣數字萬用表，專為科研、半導體測試及精密電子測量設計。為確保測量準確性和設備安全，請遵循以下操作指南。

一、安全準備與連接

環境檢查：確認工作臺干燥、無強電磁干擾，電源電壓符合設備要求（100-240V AC）。

探頭連接：將測試探頭插入對應端口（如VΩ、mA、10A等），確保旋緊防脫螺母。使用前校準探頭（如需要）。

 被測設備（DUT）斷電：連接電路前，務必切斷DUT電源，避免帶電操作。

二、開機與基礎設置

開機自檢：按下電源鍵，設備啟動并執行自檢（約10秒）。屏幕顯示主界面后，確認系統狀態正常。

選擇測量功能：通過旋鈕或屏幕圖標選擇測量模式（直流/交流電壓、電阻、電流、頻率等）。例如，測量電池電壓時選擇“DCV”模式。

量程設置：可手動選擇量程（如2V、20V）或啟用自動量程（Auto Range），后者會根據輸入信號自動調整。

三、高級功能操作

圖形采樣模式：按下“Graph”鍵進入采樣界面，設置采樣率（最高1M讀數/秒）和持續時間。適用于捕捉瞬態信號（如傳感器響應、電源紋波）。

數學運算：啟用“Math”功能，可對數據進行統計（平均值、標準差）、FFT頻譜分析或自定義公式計算。

極限測試：在“Limits”菜單中設置上下限閾值，設備會通過聲光提示判斷DUT是否合格（Pass/Fail）。

四、數據記錄與導出

內部存儲：測量數據可保存至設備內置存儲（最多100組配置）。通過“Save/Recall”菜單管理文件。

 外部傳輸：使用USB或LAN接口連接電腦，通過Keithley KickStart軟件實時監控數據，或導出CSV格式文件用于分析。

五、關機與維護

安全關機：測量結束后，先斷開探頭與DUT的連接，再關閉電源。

清潔保養：用微濕的軟布擦拭機身，避免液體滲入內部。定期檢查探頭尖端磨損情況，及時更換。

六、注意事項

 過載保護：切勿測量超過設備額定電壓（1000V DC/750V AC）或電流（10A）的信號。

靜電防護：在干燥環境中操作時，佩戴防靜電手環，避免損壞精密電路。

 校準周期：建議每年送至認證實驗室校準，確保精度符合技術指標。

DMM7510集高精度測量與圖形化分析于一體，正確操作可大幅提升測試效率。如遇技術問題，請聯系吉時利技術支持或查閱完整手冊。
