ITECH可編程直流電源和負載實現自動化控制

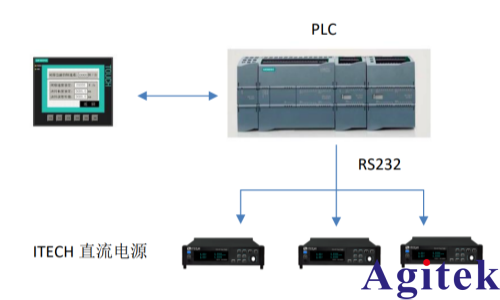

PLC 是工業自動化當中的重要組成部分,它是一種專門為在工業環境下應用而設計 的數字運算操作電子系統,可通過數字式或模擬式的輸入輸出來控制各種類型的機械設 備或生產過程。在自動化生產線上, 用戶經常需要使用 PLC 來控制可編程電源或電子 負載完成生產,能否接受 PLC 的通訊及控制成為電源負載的一個重要指標。

目前電源和負載常見的通訊協議為 SCPI 協議,利用上位機(PC)可以通過該協議實 現對儀器的遠端控制。艾德克斯的產品除了利用 PC/IPC 進行控制之外,還支持利用 PLC 進行控制。

PLC 常見的外置通訊模塊為串口,由于 PLC 常用的通訊協議與儀器使用的 SCPI 不匹 配,若想使用 PLC 對儀器進行控制,可以利用 PLC 的自由口通訊,采用無協議模式對源 和負載進行控制。

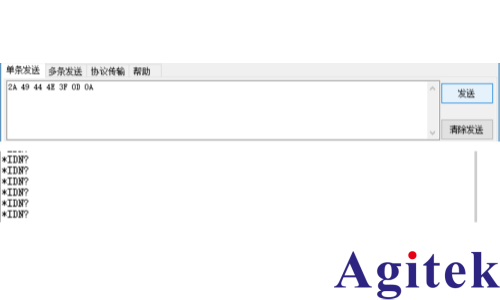

如下圖所示,發送端以 HEX 的形式向儀器發送指令,以 0D 0A 換行符結束,HEX 指 令轉碼后的內容為*IDN?。

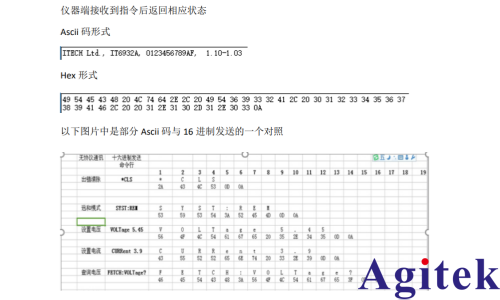

注意點 :PLC 主機或可擴展通訊模塊需要具備無協議通訊端口,此外由于為無協議模 式,程序中需對上報數據按儀器協議進行解析
