說起可編程直流電源相信大家都不陌生，可編程直流電源被廣泛的應用于各個行業：軍 工研究所，光伏微電網，汽車電子，激光器，動力電池等等。目前我們 ITECH 最新 IT6000 系 列源載回饋式一體機，電壓最高可達 2250V，功率可達 1152kW，為業界最高。

多數應用中，無論是模擬光伏 IV 曲線輸出，還是汽車電子擾動波形等復雜功能，都以 正電壓輸出為主，但其實負電壓供電也是非常常見的應用，本文就直流電源如何實現負電壓 輸出，及更復雜的正負電壓連續切換供電的應用提供參考方案。

案例 1：正負反接到 DUT 兩端實現負電壓

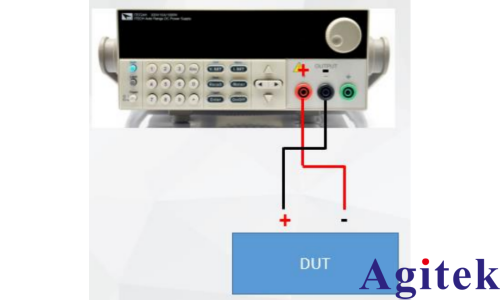

通過正負極反接，實現負電壓供電是最直接的方式。 如下圖，直流電源正電壓輸出是 60V，將電源輸出正極接 DUT 負極，電源輸出負極接 DUT 正極，則變為-60V 供電到 DUT 兩 端。

案例 2：共地的正負兩路供電

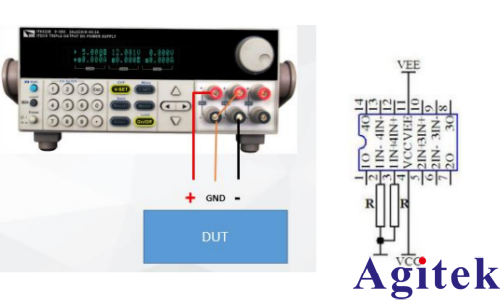

有一些待測物是兩路輸入，一路為正一路為負，且兩路輸入共地。則可采用以下接法， 比如 IT6322B 產品經常用于雙電源運算放大器的供電。

案例 3：連續切換式正負供電

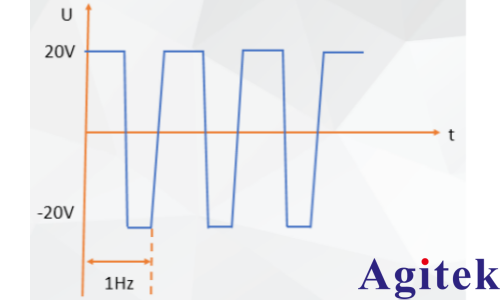

下圖是正負供電切換的示例圖。先為+20V 供電，然后-20V 供電，連續切換頻率為 1Hz。 若采用交流電源供電，交流電源的一般為 45Hz~500Hz 或者 10Hz 起，無法滿足 1Hz 需求， 而直流電源更適用于低頻段的波形模擬。

但若采用案例 1 中的正負極反接方式，無法實現波形的連續切換；若通過 MOS 管實現 正負供電的自動切換，用戶還需為此開發一套外圍的硬件和控制電路，都不是**方案。

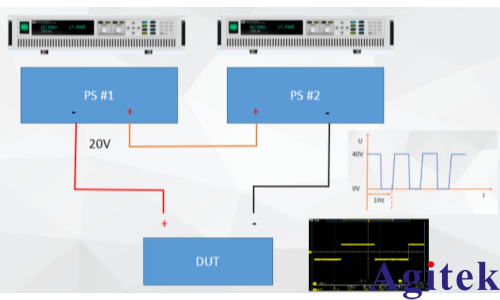

推薦方案：通過兩臺電源，兩端正極和正極連接，兩端的負極分別接 DUT 的正極和負 極。其中#1 輸出恒定的 20V，#2 電源通過 list 編輯 0V 和 40V 的 1Hz 的電壓波形。當#2 處于 0V level 時，則加載在 DUT 兩端的電壓為-20V；當#2 輸出 40V 時，則加載在 DUT 兩端的電 壓為+20V，并實現連續的正負電壓切換。

 一臺作為主輸出時，另外一臺相當于載，允許電流的倒灌，而普通電源不允許電流倒灌， 因此以下方案需雙向（source-sink）電源才可滿足。

目前 ITECH 的雙向直流電源有 IT6500C 和 IT6000C 系列。

負電壓的應用非常廣泛： 電解電鍍行業，變壓器，芯片供電及特殊海上能源收集器（用 到案例 3）等。ITECH 的高性能系列直流可編程電源，功能豐富，應用領域，輕松覆蓋常規 及各類嚴苛和特殊的測試應用。
