近年來新能源汽車行業迅猛發展，對于充電設施的需求也急速提升，各種新技術、新產品不斷涌現。以充電樁為例，40kW充電樁模塊、液冷超充方案、雙向充電模塊等成為熱門

話題。液冷充電樁是一種利用液體冷卻技術來為電動汽車提供充電的設備。相比傳統的風冷充。電樁，液冷充電樁在大功率充電時具備更好的散熱效果，從而可以提升充電效率，延長充電設備的壽命，并確保充電過程的安全性，今天主要和大家分享液冷充電樁模塊電性能的測試方案。

液冷充電樁的工作原理:液冷充電樁的核心是液冷系統。液冷系統通常由冷卻液、冷卻管路、冷卻泵和散熱器等組成。其工作原理如下:

1、熱量傳遞:充電樁在工作時產生的熱量通過導熱材料傳遞給冷卻液。

2、冷卻液循環:冷卻液在冷卻泵的驅動下，通過冷卻管路循環，將熱量帶到散熱器。

3、散熱:散熱器將冷卻液帶來的熱量散發到外部環境中，降低冷卻液的溫度。

4、冷卻液回流:冷卻液降溫后回流到充電樁內部，繼續吸收熱量。

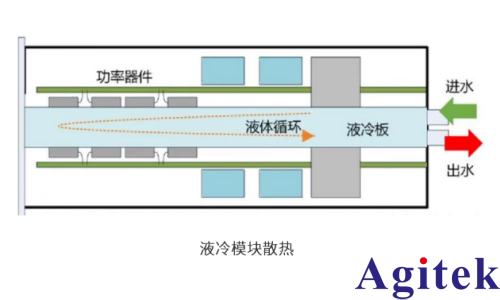

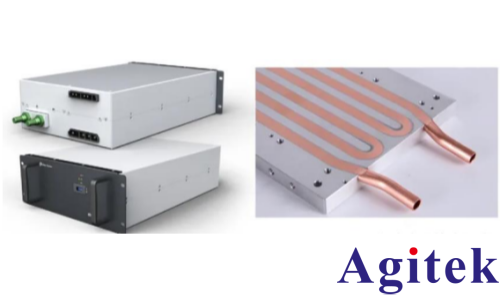

全液冷充電樁采用液冷充電模塊，液冷模塊正面及背面無任何風道，模塊靠液冷板內部循環的冷卻液與外界進行熱交換，從而充電樁功率部分可以全封閉設計，將散熱器外置，內部通過冷卻液將熱量帶到散熱器上，外部空氣吹走散熱器表面的熱量。目前國內已有企業量產40kW液冷模塊，后續會往60kW甚至更高功率發展。

測試案例:

為了確保液冷充電樁在高功率運行下的性能和安全性，功率測試是必不可少的環節。以下是一些關鍵的功率測試步驟:

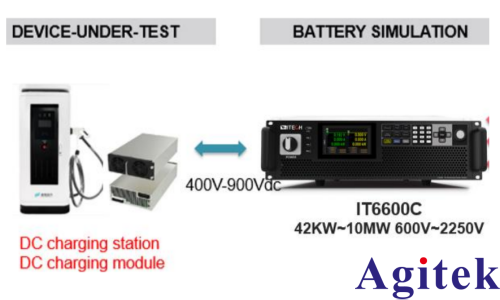

1、滿負荷測試:在最大功率下長時間運行，觀察充電樁的性能和溫度變化，確保其能在高功率下穩定工作。單模塊測試時采用IT6600C系列雙向直流源，一臺單機即可滿足40kW液冷模塊滿功率測試。電壓等級覆蓋0-1200V，滿足目前所有主流模塊的規格。

整樁測試時，IT6600C可以通過主從并機實主從均流，并機可達10MW。

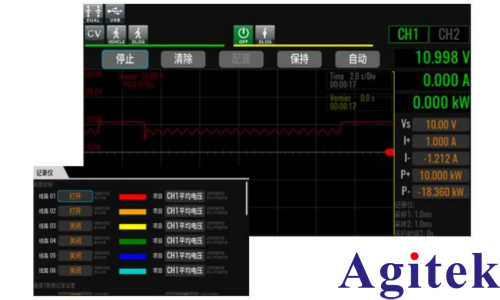

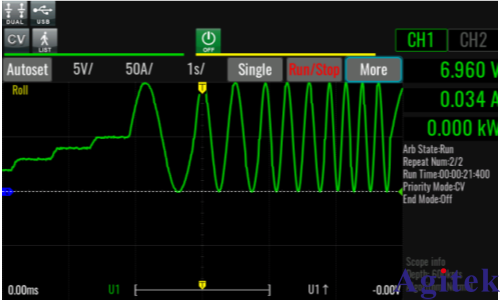

2、動態負載測試:模擬實際使用中的負載變化，測試充電樁在不同功率輸出條件下的響應速度和穩定性。IT6600C動態響應≤200us，上升時間≤1ms，基于內置的函數型號發生器，以及千萬點的動態工況曲線模擬，實現對各種動態場景的模擬，并且通過示波功能和數據記錄功能保存測試數據。

IT6600C優勢:

IT6600C系列融合了全新的觸摸屏設計和直觀的圖形化操作界面，使用戶能夠快速、輕松地進行參數設定和波形編輯，大大提升了操作的便捷性。僅3U的機框內實現了雙通道各21kW的高功率密度設計，獨立的兩個通道通過串聯&并聯，輸出更可高達42kW，單臺設備即可覆蓋競品3~5臺的輸出范圍，滿足各種高電壓、大電流應用。IT6600C系列不僅是電源，更是負載特性的優秀兼顧者。它不僅能作為直流電源輸出功率，還能充當直流電子負載，吸收功率并將清潔的能量回饋至電網，實現能量的循環利用。作為一款功能強大、操作便捷、節能環保的雙向可編程直流電源，IT6600C系列為汽車、儲能、工業、綠色能源等領域的大功率復雜應用提供了全新的使用體驗，并為研發、驗證、生產等方面提供了強有力的支持。
