數字萬用表（DMM）是一種多功能電子測量工具，用于測量電壓、電流、電阻、電容等電參數。選擇和使用數字萬用表時，了解其重要參數至關重要。本文詳細解釋了數字萬用表的關鍵參數，幫助大家理解。

位數（Digits）

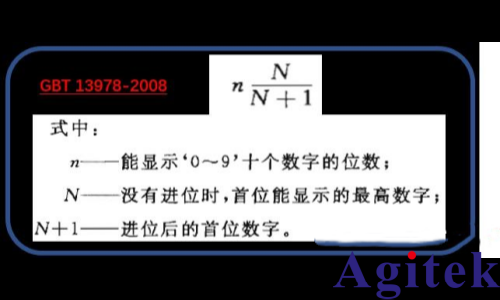

定義：位數指的是數字萬用表顯示讀數的最大位數。常見的有3?位、4?位、5 ?、5 ?位、6 ?位等，解釋如下：

例如：
3?位：能顯示0000到1999；4?位：能顯示00000到19999；5 ?位：000000到199999；5 ?位：000000到399999；6 ?位：0000000到1999999。

準確度（Accuracy）

定義：萬用表大部分的測量功能最終都是轉換成直流電壓進行測量的，直流電壓準確度直接決定了一款表的性能。通常給出24小時，90天，1年指標，表示方法： ±（讀數x%誤差+量程x%誤差）。

如果一個萬用表在20V量程下的準確度為±(0.0040%+0.0005%)，測量10V時最大誤差為±(10V×0.0040% + 20V×0.0005%) = ±0.0005V。因此實際測量結果可能為9.9995V到10.0005V之間。

3. 測試速率（Measurement Rate）

定義：測試速率是指萬用表每秒能夠進行的測量次數。較高的測試速率可以更快速地反映信號變化。測量速度受多種因素影響，不同測量功能主要受某個參數影響。

4. 量程（Range）

定義：量程是萬用表能夠測量的最大和最小值。許多萬用表具備自動量程功能，可根據被測信號大小自動選擇適當的量程。

例如：

一個萬用表的直流電壓量程可能從200mV到1000V。如果測量超過1000V的電壓，可能會損壞儀器或導致安全隱患。

5. 數據保持和記錄（Data Hold and Recording）

定義：數據保持功能允許用戶鎖定當前顯示的讀數，以便查看；數據記錄功能使萬用表能夠記錄多個讀數供以后分析。

例如：

在難以直接讀取的環境中，通過按下數據保持按鈕，可以凍結當前讀數然后查看。

進行長時間監控時，數據記錄功能可以記錄一段時間內的變化情況，便于后續分析。

6. 輸入阻抗（Input Impedance）

定義：輸入阻抗是指萬用表在測量電壓時，對被測電路施加的負載。高輸入阻抗的萬用表對被測電路影響較小。

例如：

一般來說，數字萬用表的輸入阻抗通常為10MΩ。如果在高阻抗電路中使用低輸入阻抗的萬用表，可能會改變電路特性，導致測量結果不準確。

7. 真有效值（True RMS）

定義：真有效值（True RMS）表示萬用表能夠準確測量非正弦波形（如脈沖、方波）的均方根值，而不僅僅是正弦波的均方根值。

例如：

測量交流電源中的失真波形，如果萬用表沒有真有效值能力，測量結果可能不準確。具有真有效值功能的萬用表可以提供更真實的測量結果。

8. 溫度系數（Temperature Coefficient）

定義：溫度系數是指萬用表在不同溫度條件下的測量穩定性，通常表示為：±（讀數x%誤差+量程x%誤差）

9. 顯示刷新率（Display Refresh Rate）

定義：顯示刷新率是指顯示屏每秒更新的次數。較高的刷新率可以更流暢地顯示測量數據。

例如：

高刷新的萬用表顯示屏在變化快速的信號測試中更容易觀察到讀數的變化，避免因為刷新率過慢錯過重要數據。

綜合示例

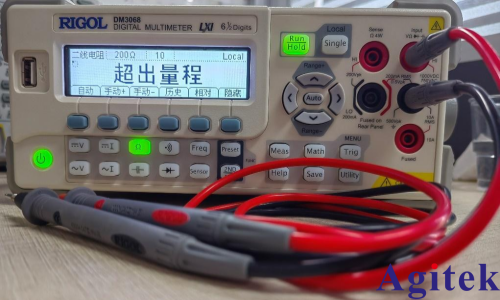

假設您選擇了一款數字萬用表（以普源 DM3068為例，如圖所示）用于實驗室的多種測量任務，以下是一些考慮因素：

普源DM3068萬用表

位數：該萬用表位數高達6?位，以便進行精細測量。

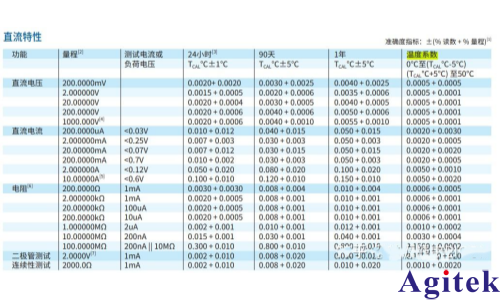

準確度：該萬用表在所需測量范圍內有較高的準確度，以保證測量數據的可靠性。

測試速率：該萬用表測試速度最快10K rdgs/s，提高了動態信號的捕捉能力。

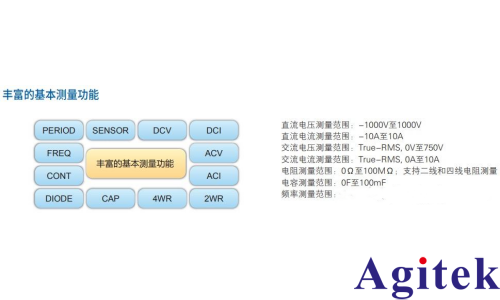

量程：該萬用表量程大，檔位多，如200mV到1000V的電壓測量檔位，200Ω到100MΩ的電阻測量檔位。

數據保持和記錄：該萬用表具備數據保持和記錄，配備了512K rdgs的易失性存儲器，可以長時間監控或分析多次測量數據。

輸入阻抗：該萬用表具有10MΩ 或 >10GΩ的阻抗值，能夠減少對被測電路的影響，尤其是在高阻抗電路中。

真有效值：該萬用表是具有真有效值功能的萬用表，在測量非正弦波形時，可以獲得準確的測量結果。

溫度系數：該萬用表能夠確保在不同溫度條件下的穩定性。

顯示刷新率：該萬用表刷新率較高，能夠流暢地觀察到讀數變化，特別是在快速變化的信號測試中。

總結

了解和掌握數字萬用表的重要參數有助于選擇適合自己需求的儀器，并在使用過程中提高測量的準確性和效率。希望通過上述解釋和示例，您能更好地理解數字萬用表的關鍵參數，從而做出明智的選擇。
