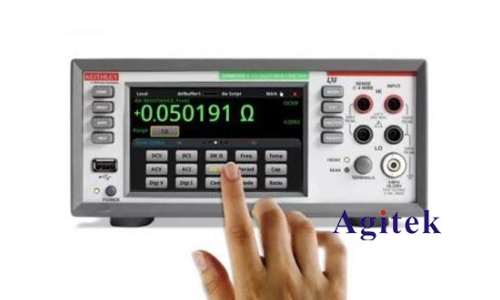

在現代電子測量領域，數字萬用表（Digital Multimeter, DMM）是工程師不可或缺的工具。當我們使用萬用表測量交流電壓或電流時，屏幕上顯示的數值究竟代表什么？它是否真的準確反映了信號的特性？本文將深入探討數字萬用表測量中的“真有效值”概念，解析其背后的數學原理、物理意義以及影響測量精度的關鍵因素。

一、 什么是有效值（RMS）？

在直流（DC）電路中，電流和電壓的大小是恒定的，因此描述其強度非常直觀。然而，在交流（AC）電路中，電流和電壓隨時間不斷變化，其大小和方向都在動態調整。為了進行準確的電路分析、設計以及功率計算，我們需要一個能夠等效代表這種變化信號的單一數值。這就是“有效值”（Root Mean Square, RMS），中文全稱為“均方根”。

從數學定義來看，有效值是將N個項的平方和除以N后，再開平方的結果。對于交流電路而言，有效值是指在相同電阻負載上產生與直流信號相同熱效應（即相同功率）的交流信號幅值。

具體到正弦波這一最常見的波形，其電流或電壓的有效值（ I_RMS或 V_RMS ）等于其峰值（ I_peak或 V_peak）的根號2分之一 倍，約等于峰值的 0.707倍。電流的RMS值比單純的峰值或平均值能更準確地反映電流的做功能力和熱效應特性。

二、 “真有效值”與“平均值響應”的區別

市面上的萬用表在測量交流信號時，主要分為“真有效值（True RMS）”和“平均值響應（Average Responding）”兩種類型。

平均值響應萬用表： 這類儀表通常先測量交流信號的平均值，然后假設波形是完美的正弦波，通過乘以一個固定的系數（通常是1.11）來?yè)Q算成有效值。這種方法成本低廉，但僅對純正弦波準確。一旦波形發生畸變（如方波、三角波或含有噪聲的波形），測量結果將產生巨大誤差。

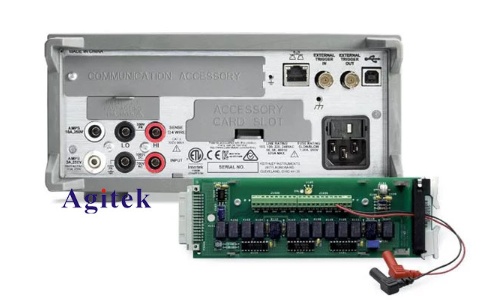

· 真有效值萬用表： 真正的真有效值萬用表（如Keysight Truevolt系列）利用內部的模擬計算電路或數字信號處理技術，直接根據數學定義進行計算。它測量的是電壓或電流中的潛在“發熱值”，即電阻在一段時間內的平均發熱功率與電壓有效值的平方成正比，且與信號波形無關。

因此，真有效值萬用表能夠準確測量正弦波、方波、三角波、脈沖序列以及復雜的非正弦波形，是現代電子測試的首選工具。

三、 交流耦合與直流偏移

在使用數字萬用表進行交流測量時，通常有兩種模式：交流耦合（AC Coupled）和交直流耦合（AC+DC）。

大多數數字萬用表的交流電壓（ACV）和交流電流（ACI）功能測量的是交流耦合真有效值。這意味著儀表內部的隔直電容會阻斷直流分量，僅測量輸入波形的交流分量。

對于正弦波、三角波和方波等對稱波形，由于不含直流偏移，交流耦合測量值與交直流總有效值是相等的。然而，在測量如脈沖序列等非對稱波形，或者測量疊加在大直流電壓上的微小交流紋波時，交流耦合就顯得尤為重要。它能有效濾除直流成分，防止儀表過載，從而精確測量出微弱的交流信號。

四、 帶寬限制與高頻信號成分

雖然真有效值萬用表理論上對波形形狀不敏感，但**帶寬（Bandwidth）**是限制其測量能力的物理邊界。

任何電子儀器都有其有效帶寬。例如，Keysight Truevolt系列數字萬用表的交流電壓帶寬通常為 300 kHz，而交流電流帶寬為 10 kHz。這意味著，儀表只能準確測量帶寬范圍內的頻率成分。

當輸入信號中包含超過儀器帶寬的高頻分量時，測量誤差就會產生。這一點在測量脈沖序列等含有豐富高頻諧波的波形時尤為明顯。

脈沖寬度與帶寬： 脈沖的頻譜由其傅里葉積分決定。脈沖越窄（上升/下降沿越陡），其頻譜中包含的高頻成分就越豐富。

窄脈沖： 頻譜可能顯著超出萬用表的300 kHz帶寬，導致高頻能量無法被測量，從而造成讀數偏低，誤差較大。

寬脈沖： 頻譜能量主要集中在較低頻率，大部分落在萬用表帶寬內，因此測量更為準確。

重復頻率（PRF）： 降低脈沖的重復頻率（PRF）可以增加頻譜線的密度，使更多信號能量落入儀表的帶寬范圍內，從而提高測量準確度。

五、 波形因數（Crest Factor）與精度評估

描述信號波形的另一個關鍵參數是波形因數（通常指波峰因數，Crest Factor, CF）。它定義為信號的峰值與有效值的比值（$CF = V_{peak} / V_{RMS}$）。

波峰因數反映了波形的“尖銳”程度。純正弦波的波峰因數為 $\sqrt{2}$（約1.414）。對于脈沖序列，波峰因數近似等于占空比倒數的平方根。

波峰因數直接影響交流測量的精度：

高波峰因數的影響： 一般數字萬用表在波峰因數高于 3 時，就會引入顯著的測量誤差。這是因?yàn)閮x表的前端放大器需要處理很大的峰值電壓，而同時要精確分辨較小的有效值，這對儀表的動態范圍提出了極高要求。

帶外誤差估算： 即使是真有效值萬用表，如果信號中含有顯著的帶外（超過儀表帶寬）能量，精度指標也可能失效。

示例：
假設我們使用一臺交流電壓帶寬為300 kHz的萬用表，測量一個脈沖序列。該脈沖的幅度為3V，有效值為1V（即波峰因數CF=3），脈沖寬度為111μs，重復頻率（PRF）為1000 Hz。
根據脈沖頻譜分析，該信號的第一個零點頻率約為9 kHz。由于該頻率遠低于萬用表的300 kHz帶寬，且波峰因數僅為3，因此該信號的測量誤差極小，主要取決于儀表本身的精度指標，無需額外增加高頻誤差修正。

六、 總結

綜上所述，數字萬用表測得的“真有效值”是基于數學定義計算出的、能等效產生相同熱功率的直流值。它比平均值測量更能準確反映非正弦波形的特性。

在實際應用中，為了獲得高精度的測量結果，工程師必須注意以下兩點：

帶寬匹配： 確保被測信號的主要頻率成分落在萬用表的帶寬范圍內。對于高頻脈沖信號，窄脈沖可能導致測量值偏低。

波峰因數： 注意信號的波峰因數，避免因峰值過高導致前端過載或引入量化誤差。

理解了這些原理，你就能更好地利用手中的數字萬用表，無論是設計傳感器電路、測試電源紋波，還是排查復雜的電子故障，都能獲得更可靠的數據支持。
