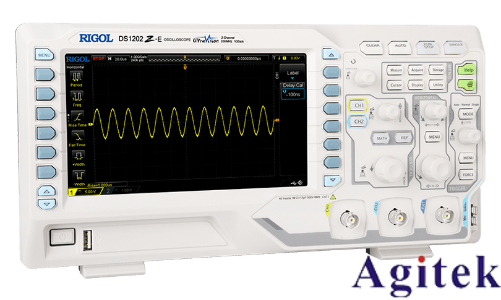

今天，我們將深入學習數字示波器的使用，重點掌握一些實用的基本設置與觸發技巧，以提升您的故障排查效率。

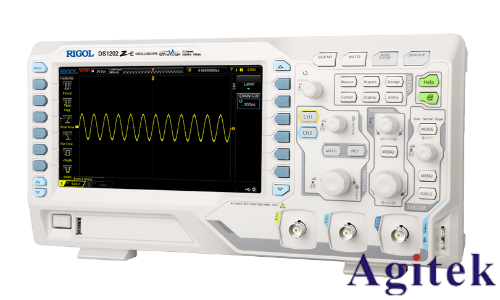

一、 快速上手與界面設置

如果您在工作臺發現示波器的設置混亂，一個高效的重啟方式是按下“默認設置”（Default Setup）按鈕，將儀器恢復至初始狀態。在沒有鼠標的情況下，示波器的觸摸屏功能將大顯身手。通過簡單的捏合手勢，您可以自由縮放波形比例；通過滑動，可以移動波形位置。

要快速穩定波形，您可以使用前面板的“自動縮放”（Auto Scale）功能，或者通過觸摸并按住屏幕，調出右鍵菜單來選擇該功能。如果您的測試涉及多通道信號（例如通道 1 至 4），可以同時開啟它們，并使用各自通道的旋鈕獨立調節垂直刻度（Volts/Div）。

為了更清晰地對比不同信號，您可以將各個通道的波形分置于獨立的網格中。只需右鍵單擊，選擇“網格數”并設定為 4，然后將波形拖放至對應的網格區域即可。

二、 進階觸發：精準捕獲信號缺陷

現在，讓我們連接一個運行異常的被測設備（DUT）來演示如何利用觸發功能定位故障。

首先，我們可以通過“撤銷”操作或再次使用“默認設置”與“自動縮放”組合鍵，快速清理屏幕并重新捕獲信號。此時，您可能會觀察到波形中偶爾出現一些幅度異常的脈沖——它們比正常的脈沖要低。

為了量化這一異常，我們利用快速拖放測量菜單進行垂直方向的測量。將“峰峰值電壓”（Vpp）參數拖放到波形圖上，我們可以看到正常信號的幅度約為 2.8 伏。而那些異常脈沖的幅度似乎在 1.8 伏至 2.3 伏之間，但僅憑肉眼觀察很難精確判定。

這時，我們需要超越基礎的邊沿觸發，利用更智能的觸發模式來鎖定目標。進入觸發菜單，我們選擇“欠幅觸發”（Runt Trigger）。這種模式專門用于捕獲那些跨越了一個閾值但未能達到另一個閾值的脈沖。

根據我們之前的觀察，我們將觸發電平窗口設置為：低閾值 -125 mV（確保在基線之下），高閾值 300 mV（確保高于異常脈沖的峰值，但低于正常脈沖）。設置完成后，示波器便能精準地將這些“短脈沖”隔離并穩定顯示出來。

為了進一步確認缺陷的具體數值，我們啟用屏幕標記（Markers）功能。將標記精確地拖動到異常脈沖的波峰和波谷，讀數顯示其峰峰值約為 2 伏。至此，我們不僅成功捕獲了信號缺陷，還量化了其特征，為后續的代碼審查或電路分析提供了確鑿依據。

三、 數據保存與離線分析

在捕獲到關鍵故障波形后，建議您及時保存數據。這樣，即使離開了實驗室，您依然可以在辦公桌前進行深入的離線分析，而無需反復占用測試臺。

操作非常簡單：進入“文件”（File）菜單，選擇“保存”（Save），將波形數據保存為“DUT 5 短脈沖”等易于識別的名稱。

回到桌面，啟動示波器的離線分析軟件（其界面與操作邏輯與真實示波器完全一致）。通過“文件”->“打開”（Open），加載剛才保存的波形文件。您會發現，所有的測量功能、標記工具甚至鼠標滾輪縮放時基的功能都完好如初。

通過本次學習，您已經掌握了從示波器基礎設置、利用進階觸發（如欠幅觸發）捕獲異常，到數據保存與離線分析的完整工作流。這些技巧將極大地提升您在電子調試中的效率與精準度。
