示波器是電子工程師不可或缺的“眼睛”，它能將看不見的電信號轉化為可視的波形圖像，幫助我們洞察電路的運行狀態。為了幫助您更高效、安全地使用這一工具，我們整理了以下常見問題與解答。

1. 什么是示波器？它的工作原理是什么？

示波器是一種用途廣泛的電子測量儀器。其核心功能是測量電壓隨時間的變化，并將結果以波形的形式顯示在屏幕上。

從工作原理上看，示波器通過探頭接收輸入信號。在數字示波器中，信號經過模擬前端的衰減與放大處理后，由模數轉換器進行高速采樣，將模擬信號轉化為數字信息并存儲。隨后，處理器對這些數據進行重構與處理，最終在LCD或LED顯示屏上呈現出信號的幅度、時序、頻率和波形形狀等特性。這使我們能夠研究電流的波形，測定頻率、電壓強度等參數，凡是可以轉換為電效應的周期性物理過程，都可以用示波器進行觀測。

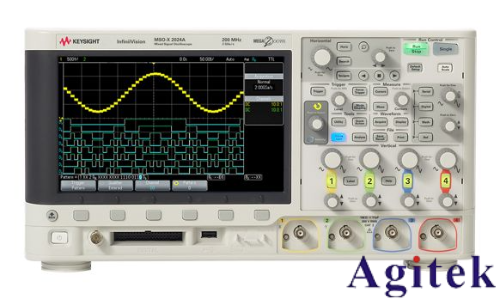

2. 示波器的主要部件有哪些？

一臺典型的數字示波器主要由以下幾個關鍵部分組成：

● 輸入通道：通常標記為CH1、CH2等，用于接收外部信號，是示波器的“大門”。

● 顯示屏：現代示波器多采用高分辨率的LCD或LED屏幕，不僅能顯示波形，還支持顏色編碼、注釋和觸摸控制，提供直觀的視覺反饋。

● 垂直與水平控制旋鈕：垂直旋鈕（Volts/Div）用于調整波形的幅度顯示大小；水平旋鈕（Time/Div）用于調節波形在時間軸上的疏密程度，即掃描速度。

● 觸發系統：這是示波器的“穩定器”，決定了何時以及如何開始采集數據。

● 測量與運算工具：包括光標（Cursors）和自動測量功能（Measure），用于量化波形參數。

● 接口：許多型號還配備USB、LAN等端口，用于保存數據、打印或與計算機通信。

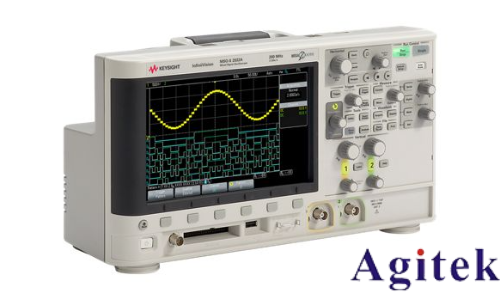

3. 什么是觸發？為什么它至關重要？

觸發功能是示波器中最關鍵的部分之一。簡單來說，觸發決定了示波器在什么時刻“開始”一次新的波形采集。

如果沒有觸發，波形在屏幕上會呈現為左右漂移、無法辨識的混亂圖像。觸發通過設定特定的條件（如電壓電平、邊沿變化等），當信號滿足這些條件時，示波器才開始捕獲并顯示波形，從而將不穩定的、移動的信號“鎖定”在屏幕上，使其穩定顯示。

數字示波器提供了豐富的觸發模式來應對復雜場景：

● 邊沿觸發：最常用的基礎模式，當信號越過特定電壓水平（上升沿或下降沿）時啟動。

● 脈寬/毛刺觸發：根據脈沖的持續時間進行觸發，專門用于捕獲那些一閃而過的異常窄脈沖或干擾毛刺。

● 欠幅觸發：當信號部分越過一個閾值但未能完全越過另一個閾值時激活，用于識別幅度異常的脈沖。

● 邏輯觸發：針對復雜數字電路，通過設置跨不同通道的多種邏輯條件來捕獲特定的信號組合。

熟練掌握這些觸發設置，能極大地簡化對偶發性、難以捕捉信號的故障排查任務。

4. 如何正確連接和校準探頭？

探頭是示波器與被測電路之間的橋梁，其狀態直接影響測量精度。

● 連接方法：將探頭尖端連接到電路的測試點，將探頭的接地夾連接到電路的地（參考點）。注意：錯誤的接地可能導致短路或測量誤差。

● 探頭校準：由于不同探頭和示波器通道之間存在微小的電容差異，使用前必須進行補償校準。操作方法是：將探頭連接到示波器面板上的“校準輸出”端口（通常輸出一個標準的方波信號）。然后，在示波器屏幕上觀察該方波。使用小螺絲刀調節探頭上的補償電容旋鈕，直到屏幕上的方波具有平坦的頂部和銳利的直角邊緣，即表示校準完成。

5. 示波器可以測量交流和直流信號嗎？

完全可以。示波器通過設置輸入耦合方式，可以靈活應對不同類型的信號：

● 直流耦合：信號直接進入示波器，顯示包含任何直流偏移的完整波形。這是最常用的模式。

● 交流耦合：示波器在輸入端串聯一個電容，用于阻隔信號中的直流分量，只顯示交流變化部分。當您需要在存在較大直流偏壓的背景下，分析微小的交流紋波或噪聲時，此模式非常有用。

6. 使用示波器時應采取哪些安全預防措施？

安全永遠是第一位的。使用示波器時，請務必注意以下幾點：

● 正確接地：確保示波器的電源接地良好。探頭接地夾必須連接到電路的正確參考點。

● 避免接地回路：在測量高壓或非隔離電路時，錯誤的接地方式可能形成短路回路，損壞設備或引發危險。

● 選擇合適的探頭：務必使用與所測量電壓幅度和信號頻率帶寬相匹配的探頭及附件。測量高壓信號時，必須使用專用的高壓探頭。

● 注意浮地測量：普通示波器的地線與市電地相連，不能直接用于測量“浮地”系統（如市電火零線）的兩端，否則會造成短路。在這種情況下，應使用差分探頭或隔離通道示波器。

7. 如何進行頻率、脈沖寬度等參數的測量？

您可以通過兩種主要方式獲取波形的參數：

● 自動測量：現代示波器都內置了強大的自動測量功能。您只需按下“測量”（Measure）鍵，選擇需要的參數（如頻率、周期、脈沖寬度、占空比、峰峰值等），示波器便會自動計算并實時顯示結果。這是最快速、最準確的方法。

● 光標測量：如果您需要手動分析特定的兩點，可以使用光標（Cursors）功能。通過手動放置水平或垂直的虛線光標，示波器會直接讀出兩點之間的時間差（ΔX）或電壓差（ΔY）。

8. 如何排除常見的示波器故障？

當示波器顯示異常或無法捕獲信號時，建議按以下步驟排查：

● 檢查連接：確認探頭連接牢固，探頭衰減比設置（如1X或10X）與示波器通道設置是否匹配。

● 檢查觸發：這是最常見的原因。檢查觸發源是否選對了通道，觸發電平是否設置在信號幅度范圍內。如果電平設置過高或過低，示波器將無法觸發，導致波形漂移或無法顯示。

● 調整刻度：嘗試調節垂直（Volts/Div）和水平（Time/Div）旋鈕，確保波形在屏幕的可視范圍內。

● 探頭校準：如果波形形狀失真，重新進行探頭補償校準。

● 信號源檢查：確認被測電路本身是否有信號輸出，或者信號是否超出了示波器的測量范圍（如帶寬限制或電壓過載）。

通過遵循以上指南，您將能夠更加自信、專業地駕馭示波器，高效地完成各種電子測量與調試任務。
