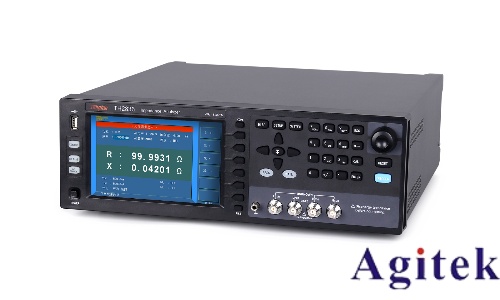

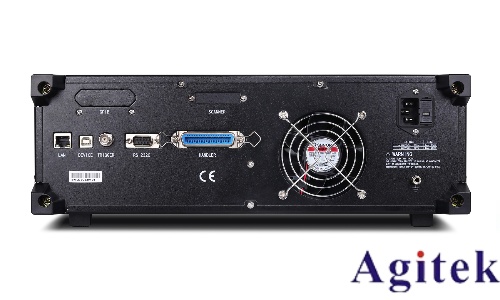

在電子元器件的性能評估中，LCR測試儀是不可或缺的工具，其能夠精確測量電感（L）、電容（C）和電阻（R）等關鍵參數。其中，Q值（品質因數）與D值（損耗角正切）是衡量元件能量效率與損耗特性的核心指標，對電路設計與元件選型具有重要指導意義。

一、Q值：衡量元件儲能效率的“標尺”

Q值，即品質因數（Quality Factor），反映的是元件在交流工作狀態下儲能能力與能量損耗之間的比值。對于電感，Q值定義為感抗（XL）與等效串聯電阻（ESR）之比，公式為：Q = XL / ESR = 2πfL / R；對于電容，Q值則為容抗與ESR的比值。Q值越高，表明元件的能量損耗越小，性能越接近理想狀態。

在實際應用中，高Q值意味著更優的頻率選擇性和更高的系統效率。例如，在射頻諧振電路中，Q值通常需大于100，以確保信號的純凈與穩定；而在電源濾波電路中，由于需兼顧體積與大電流能力，Q值要求相對較低，一般在10~50之間。值得注意的是，過高的Q值在某些場景（如電源退耦）中可能引發自諧振，反而不利，因此需結合具體應用權衡。

二、D值：揭示元件能量損耗的“窗口”

D值，即損耗角正切（tanδ），表示元件在工作過程中能量損耗與儲能的比值。它本質上是阻抗虛部與實部的比值，反映的是元件內部的“有功損耗”部分。D值越大，說明元件發熱越嚴重，效率越低。對于電解電容，D值通常在0.1~0.2之間，而高頻陶瓷電容則要求D值極低，以減少高頻下的信號失真與溫升。

D值與Q值互為倒數關系，即 Q = 1/D。因此，低D值對應高Q值，代表元件性能優良。在LCR測試中，通過D值可快速判斷電容的介質損耗或電感的繞組與磁芯損耗情況，是評估元件可靠性的重要依據。

三、Q與D的測量與應用要點

測量Q值與D值時，需注意測試頻率的選擇，應盡量接近元件的實際工作頻率。例如，高頻電感應在MHz級頻率下測量，以真實反映其性能。同時，應根據元件特性選擇合適的等效模型：低損耗元件（如空氣電感）宜用串聯模型（LS-Q），高損耗元件（如電解電容）則宜用并聯模型（CP-D）。

此外，測試前必須進行校準（開路、短路、負載），以消除夾具與引線帶來的寄生參數誤差，尤其在nH或pF級微小信號測量中更為關鍵。

綜上所述，Q值與D值是LCR測試儀中揭示元件“內在品質”的關鍵參數。掌握其物理意義與測量方法，有助于工程師精準選型、優化電路設計，提升電子系統的整體性能與可靠性。
